方程式赛车集成式踏板操纵机构

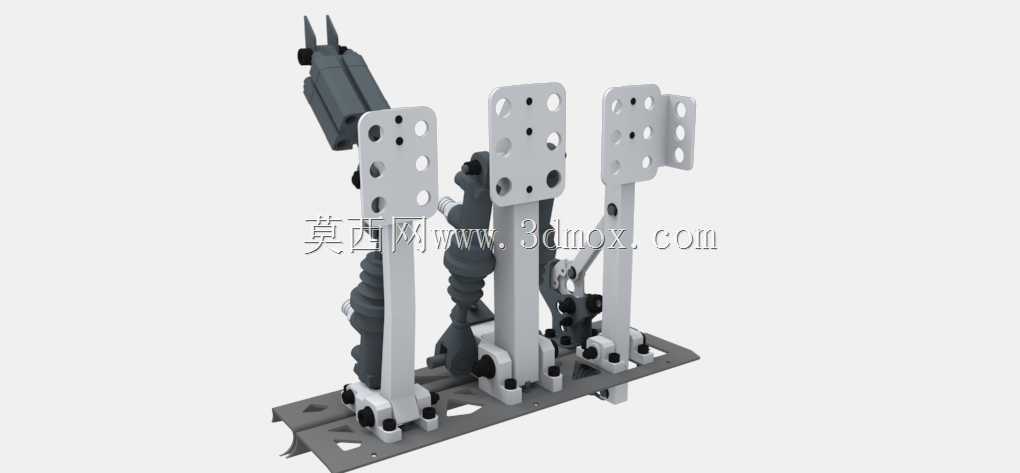

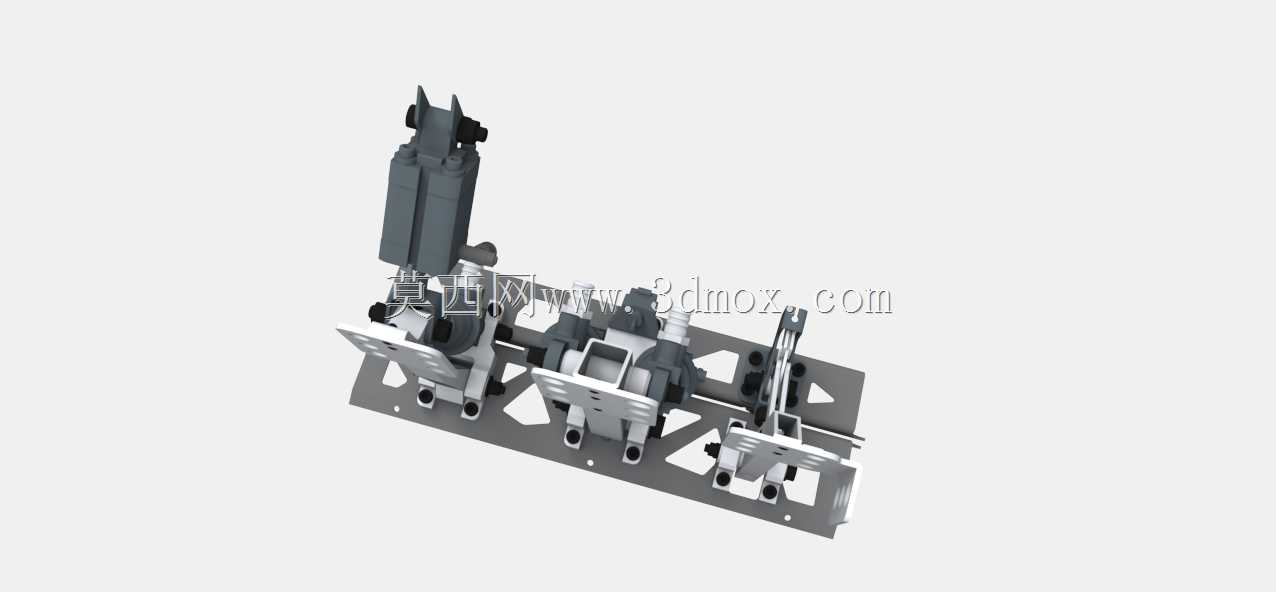

　　这套踏板操纵机构是面向大学生方程式赛事开发的驾驶舱核心操纵组件，直接对应赛车驾驶过程中驾驶员与动力、制动系统的交互接口，所有结构设计都围绕赛事场景下的操纵精度、响应速度、轻量化需求展开，适配单座方程式赛车紧凑的驾驶舱布局，安装位置位于驾驶舱前部驾驶员脚部正前方，直接固定在赛车前舱的单体壳或者管架车架安装平面上，不需要额外设计复杂的转接支架。

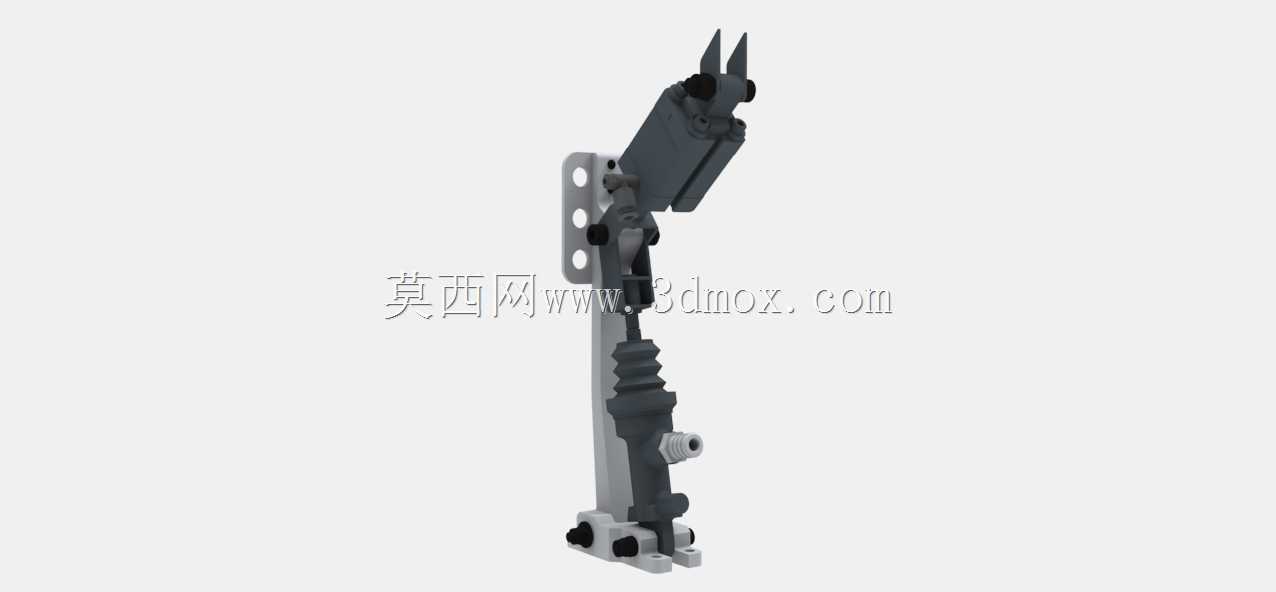

　　从功能实现来看，整套机构集成了离合器、制动、油门三个踏板的安装与传动逻辑，其中离合器踏板匹配气动控制回路，不需要驾驶员全程施加踩踏力来维持离合器分离状态，只需要在起步、换挡阶段给出触发信号，后续的离合器结合、分离行程由气缸驱动完成，能大幅降低驾驶员在长距离赛事中的操作疲劳，尤其适配方程式赛车频繁换挡的赛道工况。三个踏板都自带自动间隙补偿结构，不需要在赛事维护阶段反复调整踏板自由行程，不管是制动片磨损、离合器摩擦片损耗还是油门拉索/传感器出现微小的行程虚位，补偿结构都能自动消除间隙，保证踏板的初始操纵位置始终保持一致，避免驾驶员因为踏板行程变化出现操纵误判。

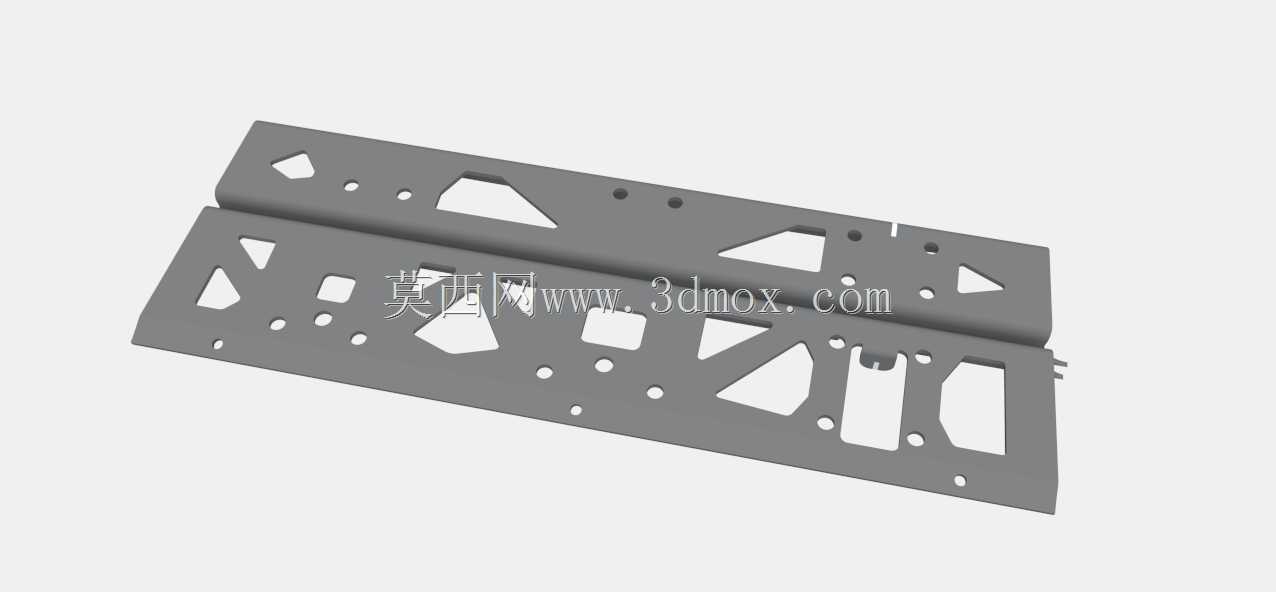

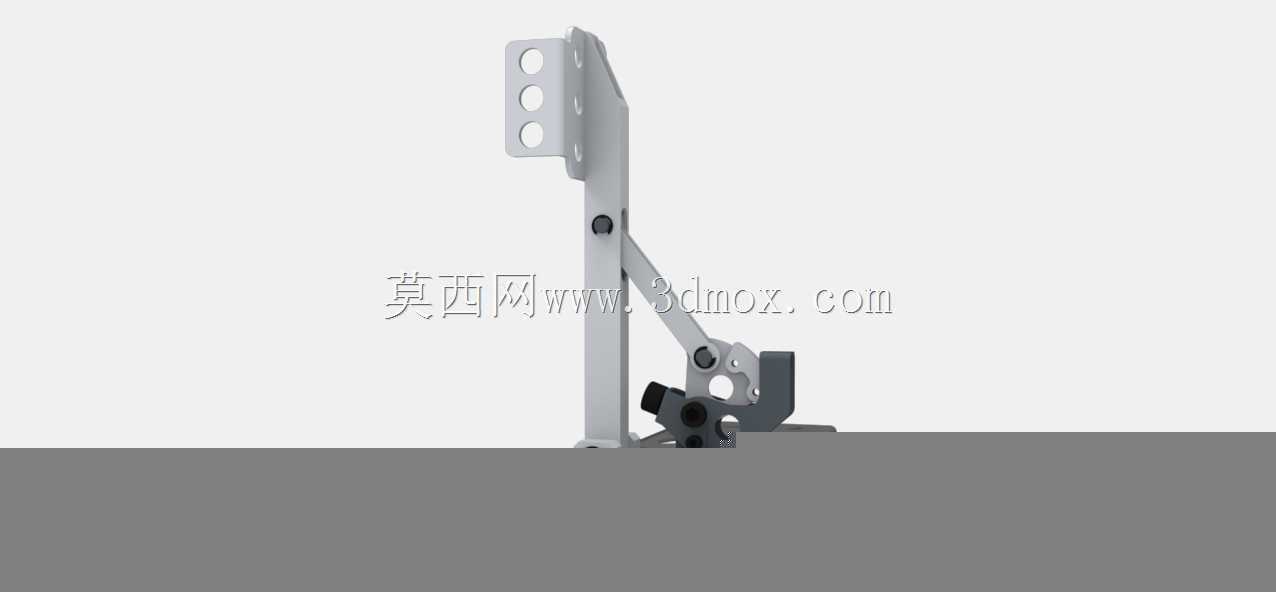

　　制动踏板的平衡杆结构直接布置在踏板臂的上部位置，驾驶员可以在驾驶过程中通过驾驶舱内的调节杆直接调整前后制动力的分配比例，不需要停车拆卸护板调整，能适配不同赛道的抓地力特性、不同轮胎磨损状态下的制动需求，比如在低速多弯赛道可以适当增大前轮制动力比例，在高速直道末端重刹场景可以适当提高后轮制动力占比来缩短制动距离。整个踏板组件的底座采用一体化镂空的板式结构，安装孔位按照标准赛车车架的安装间距设计，横向安装宽度控制在320mm以内，纵向安装深度不超过180mm，整体高度在240mm左右，完全适配FSAE赛事规则中对驾驶舱脚部空间的尺寸要求，不会出现踏板与方向盘立柱、驾驶舱侧围干涉的问题。

　　踏板臂采用7075铝合金铣削加工而成，表面做了硬质阳极氧化处理，踩踏面设计了多组可调的安装孔位，能根据不同驾驶员的身高、腿长调整踏板面的前后位置与倾角，适配不同体型车手的操纵习惯，踏板面本身开有防滑纹理与固定孔，可以直接安装防滑橡胶垫或者赛车专用的金属防滑踏板套，避免雨天比赛或者车手出汗时出现脚底打滑的问题。踏板的铰接位置全部采用自润滑衬套配合不锈钢销轴，不需要定期加注润滑脂，在赛事高强度的振动工况下也不会出现铰接点卡滞、异响的问题，所有回位结构都隐藏在踏板底座的内部，避免赛道上的碎石、橡胶颗粒卷入回位弹簧导致踏板回位失效。

　　设计阶段优先考虑了组件的模块化特性，整个踏板箱可以作为一个独立总成提前完成装配与调试，在赛车总装阶段直接通过四个螺栓固定到车架上即可，不需要在车身上进行零散的部件装配，能大幅缩短整车的装配周期，后期维护时也可以整体快速拆卸，不需要拆解周边的制动管路、气动管路与传感器线路。整套结构的重量控制在1.8kg以内，相比传统的分体式踏板支架减重超过40%，同时底座的镂空结构还预留了制动管路、气动管路、油门位置传感器的走线空间，所有线路都可以从底座内部的空腔穿过，避免管线外露被踏板运动部件磨损，也能让驾驶舱内部的布局更加整洁。

　　在操纵手感的调校上，三个踏板的踩踏力与行程都做了差异化匹配：制动踏板的杠杆比设计为6:1，配合制动主缸的缸径选择，能让驾驶员在施加最大500N踩踏力的时候获得足够的制动管路压力，满足赛事中最大减速度的制动需求，踏板行程控制在80mm以内，保证制动响应的直接性；离合器踏板因为采用气缸驱动，只需要很小的触发力就可以完成动作，踏板行程控制在60mm，避免与制动踏板出现行程干涉；油门踏板的杠杆比匹配位置传感器的信号行程，全程100mm的踩踏行程对应节气门0到100%的开度，踏板力设置为15N左右，保证长时间踩踏油门不会出现脚部疲劳。
