摩托车后制动鼓棘爪棘轮传动结构

项目分类:通用机械零部件 发布时间:2021-11-27 ID:410236
  • 摩托车后制动鼓棘爪棘轮传动结构
  • 摩托车后制动鼓棘爪棘轮传动结构
  • 摩托车后制动鼓棘爪棘轮传动结构
  • 摩托车后制动鼓棘爪棘轮传动结构
  • 摩托车后制动鼓棘爪棘轮传动结构
  • 摩托车后制动鼓棘爪棘轮传动结构
  • 摩托车后制动鼓棘爪棘轮传动结构

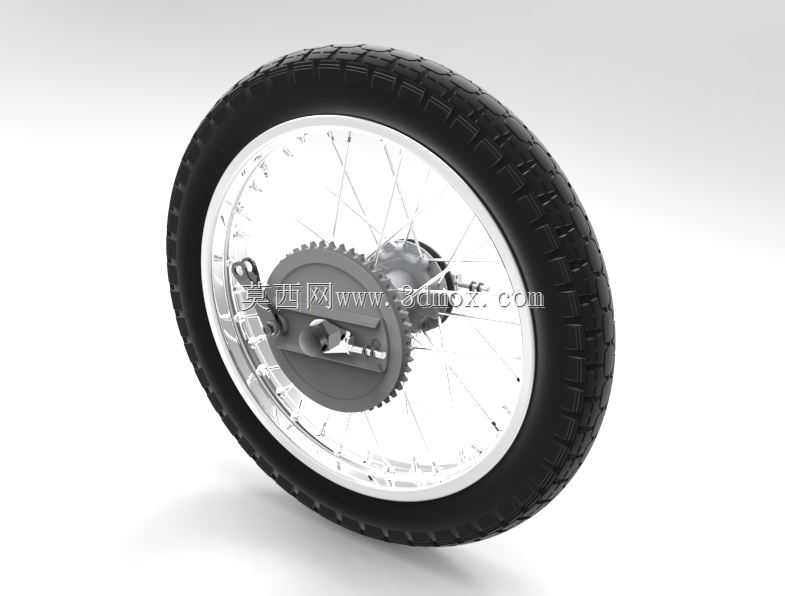

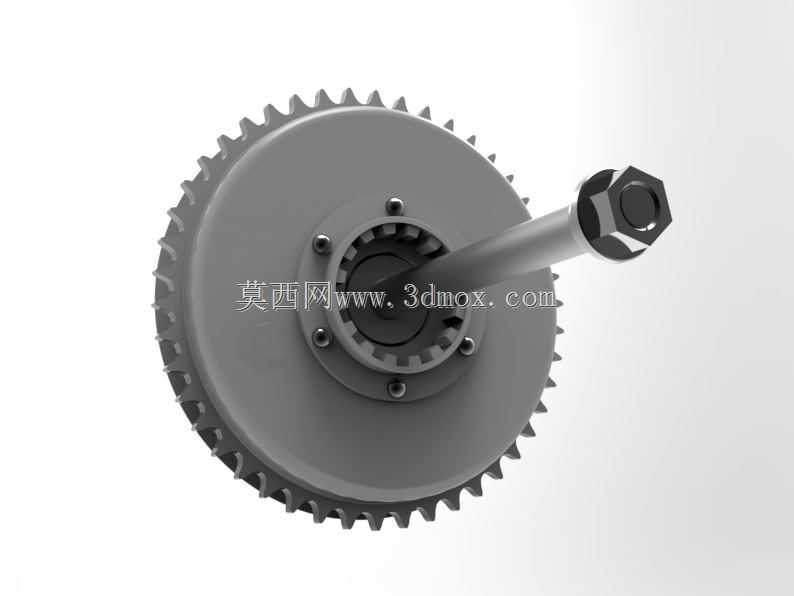

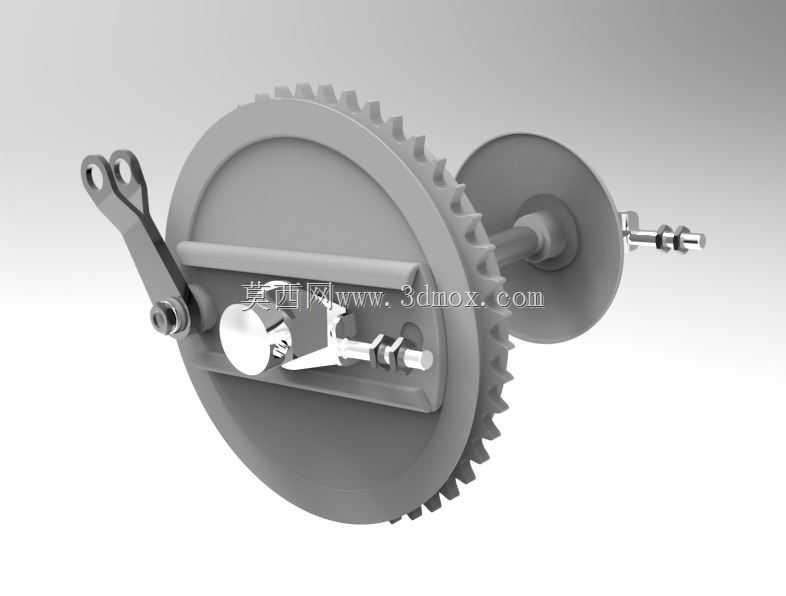

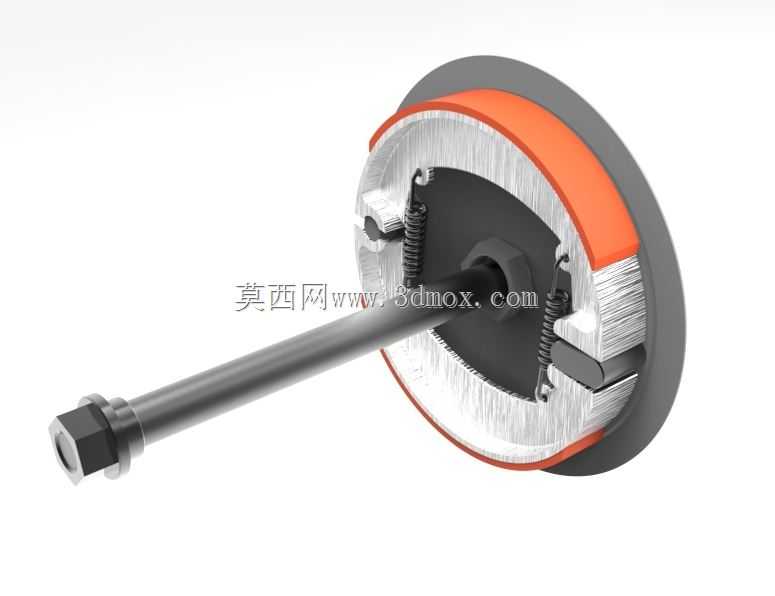

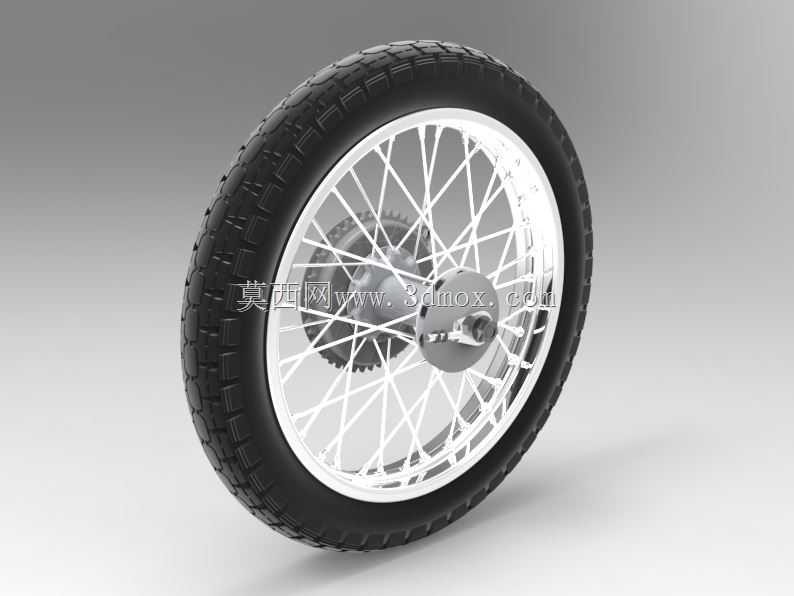

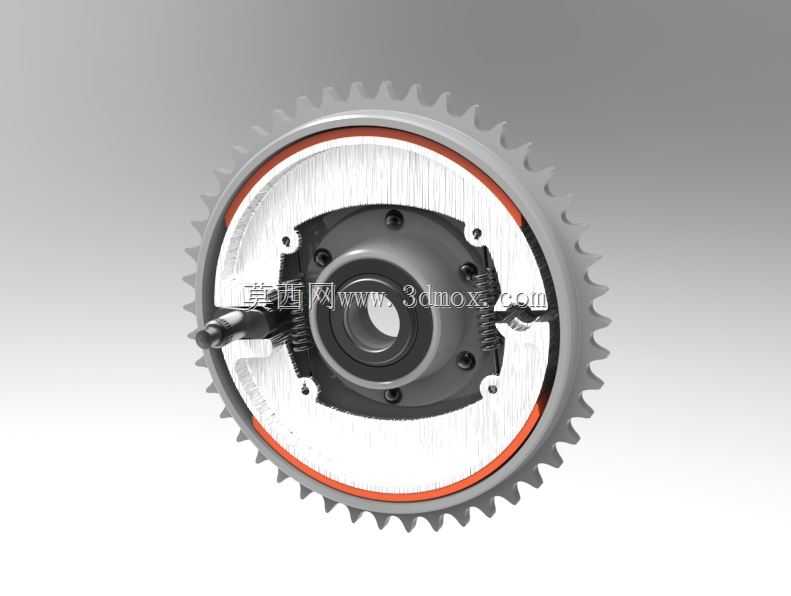

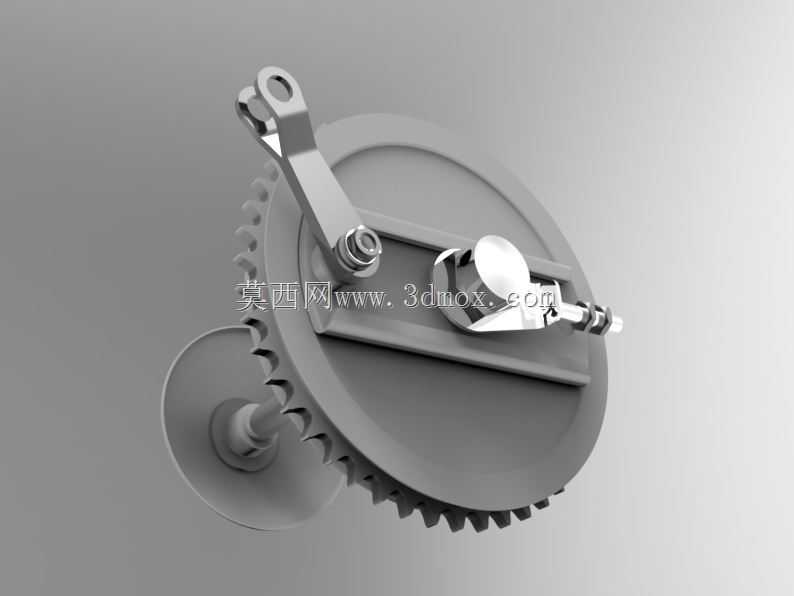

  这套结构主要应用在老式跨骑摩托车的后轮制动端,是后轮鼓刹系统里负责单向锁止、制动间隙补偿的核心传动组件,日常骑行中捏下后制动踏板时,整套棘爪棘轮结构会带动制动凸轮转动,撑开制动蹄块摩擦制动鼓内壁实现减速,同时棘轮的单向啮合特性可以避免制动回位时出现间隙过大导致的制动行程变长问题,在非铺装路面骑行、频繁点刹的工况下,这套结构的啮合可靠性直接决定了后制动的响应速度。从结构设计逻辑来看,整套组件以制动鼓本体为安装基体,棘轮齿圈直接集成在制动鼓的端面上,齿形采用渐开线小模数齿形,齿顶做了0.2mm的圆角钝化处理,避免棘爪频繁啮合冲击导致齿尖崩裂;棘爪部分采用摆臂式安装结构,摆臂的铰接孔内预留了铜衬套的安装位,衬套与铰接轴的配合间隙控制在0.

  03-0.05mm之间,既保证摆臂转动灵活,又不会出现旷量导致啮合错位。安装边界方面,整套结构装配完成后,轴向总厚度控制在72mm以内,径向最大轮廓直径为186mm,安装时需要保证棘轮端面与制动鼓安装端面的平行度公差不超过0.08mm,棘爪的啮合深度要达到齿高的三分之二以上,否则会出现啮合打滑、制动失效的风险;棘爪回位弹簧的挂点直接集成在摆臂的侧方凸台上,弹簧预紧力设置为12N,保证非制动状态下棘爪不会与棘轮齿面发生异常摩擦,减少不必要的动力损耗。实际使用中,这套结构还承担了后轮驻车锁止的辅助功能,当车辆停在坡道上时,棘爪卡入棘轮齿槽可以直接锁死后轮,避免溜车,相比单独加装驻车锁结构,这种集成式设计减少了额外的零部件数量,

  降低了后轮轮毂侧的装配复杂度。建模过程中需要重点关注棘爪与棘轮的啮合间隙,齿侧间隙预留0.1mm即可,间隙过大会导致制动时出现撞击异响,间隙过小则会在热胀冷缩后出现卡滞,无法正常回位;制动鼓的内壁摩擦面粗糙度要求达到Ra1.6,装配前需要做动平衡校正,剩余不平衡量控制在5g·cm以内,避免高速行驶时后轮出现抖动。棘爪的头部啮合面做了高频淬火处理,硬度达到HRC45-50,匹配棘轮齿面的同等硬度要求,保证两者磨损速率一致,延长整套结构的使用寿命;连接轴部分采用阶梯轴设计,轴肩位置做了R1.5的圆角过渡,避免应力集中导致轴断裂,轴端的固定卡槽与开口销配合,防止轴在长期振动下出现轴向窜动。这套结构的适配场景不局限于摩托车,

  部分小型农用机械、低速电动三轮车的鼓刹结构也采用了类似的棘爪棘轮传动逻辑,核心都是利用单向啮合特性实现制动动作的传递与间隙自动补偿,建模时可以根据不同的安装空间调整齿圈直径与棘爪摆臂长度,适配不同载荷等级的制动需求。
