爪哇老式摩托带支架制动踏板结构

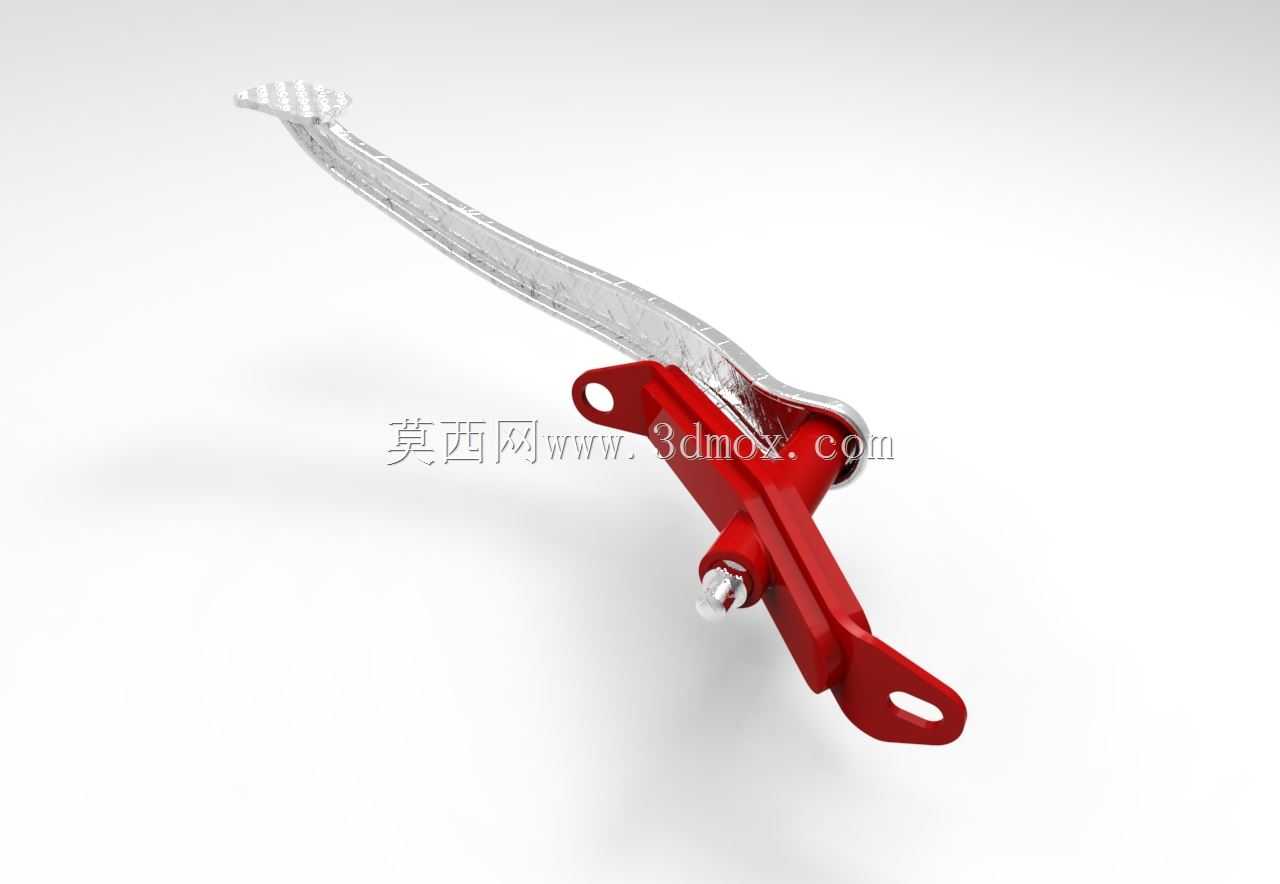

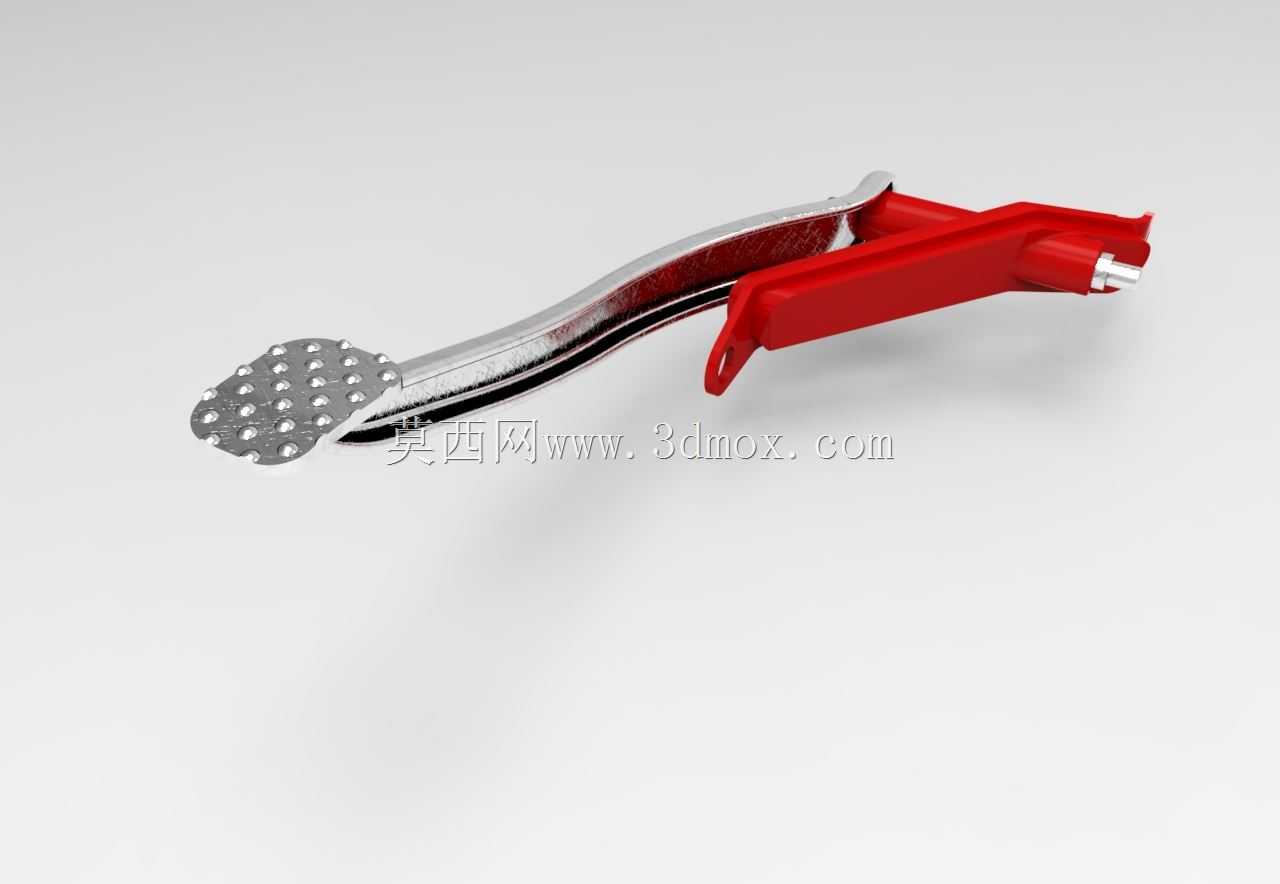

　　这套带安装支架的制动踏板结构，主要适配老式跨骑类两轮摩托车的后轮制动操纵场景，属于骑乘人员直接施力的行车安全部件，日常使用中承接脚部踩踏力，通过杠杆传动将力传递至后轮制动鼓或制动卡钳，实现车辆减速、驻车制动的核心功能。从结构设计逻辑来看，整体采用分体式装配思路，踏板臂与安装支架为两个独立构件，通过铰接销轴实现相对转动，支架部分承担整个踏板机构的车身固定功能，上端设置的圆柱安装轴段用于穿入车架对应安装孔位，配合轴套、开口销完成轴向限位，避免踏板工作时出现轴向窜动。踏板臂采用变截面弧形弯杆构型，从铰接点位置向下平滑延伸至踩踏端，弧形走向完全避让摩托车行驶过程中发动机侧盖、车架下梁、排气前段的运动与安装边界，不会在转向、

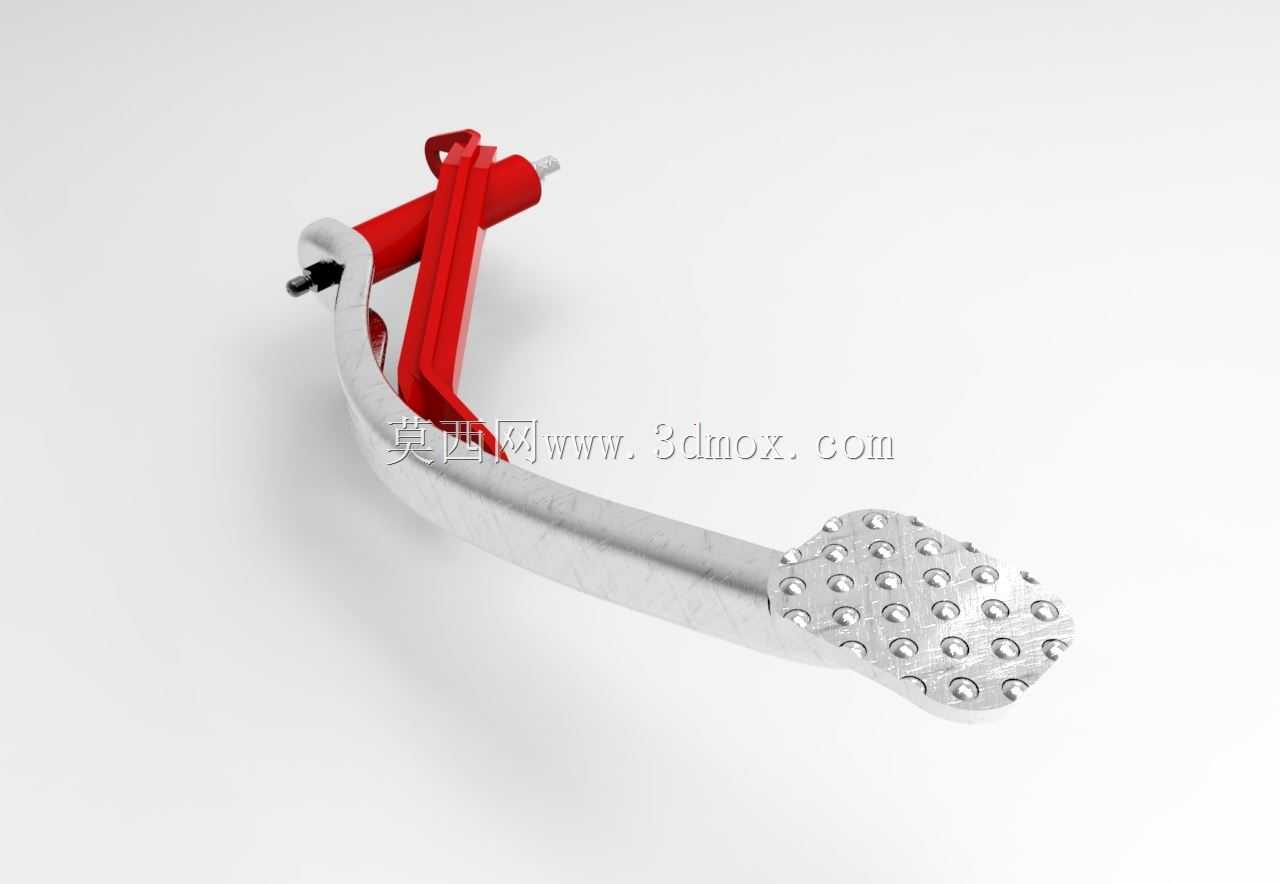

　　悬架压缩过程中与周边构件发生运动干涉。踩踏端的踏板面采用冲压成型的防滑凸点阵列，所有凸点为半球形凸起，均匀分布在踩踏接触区域，即使在雨天鞋底沾水、沾泥的工况下，也能保证脚部与踏板面有足够的接触摩擦力，避免踩踏时打滑脱脚，踏板面的轮廓尺寸完全贴合成年男性前脚掌的踩踏范围，施力时脚部受力均匀，长时间操纵不会出现局部硌脚的问题。支架部分采用弯折成型的钢板焊接结构，上部设置复位弹簧的挂接点位，制动踏板被踩下后，复位弹簧提供回位拉力，让踏板在解除踩踏力后自动回到初始限位位置，支架上还预留了制动拉杆的连接销孔，踏板臂转动时直接拉动制动拉杆，将操纵力传递至后轮制动端，整个传动路径的杠杆比经过匹配，踩踏行程与制动力输出呈线性对应关系，

　　骑乘人员可以通过踩踏力度精准控制制动力大小，不会出现轻踩就抱死、重踩制动力不足的问题。从安装边界来看，支架上端的安装轴直径、铰接点到踏板面的垂直距离、制动拉杆连接孔的相对位置，都完全对应适配车型的车架安装点位，替换安装时不需要对车架进行额外打孔、修磨，直接对位穿入固定销轴、挂接复位弹簧、连接制动拉杆即可完成装配。结构材质方面，踏板臂采用锻造铝合金材质，兼顾结构强度与轻量化需求，长期承受踩踏交变载荷不会出现弯曲变形，表面做阳极氧化处理，耐泥水侵蚀能力强；安装支架采用高强度钢板冲压焊接成型，表面做喷塑防锈处理，应对户外骑行的雨水、泥沙侵蚀场景，不会轻易出现锈蚀失效。铰接位置设置有含油轴套，长期转动磨损量极小，

　　不需要频繁加注润滑脂也能保持转动顺滑，不会出现踏板卡滞、回位不畅的问题。整个踏板机构的运动行程经过校核，最大踩踏角度下踏板臂不会碰到车架下沿，也不会让制动拉杆超过最大拉伸行程，保证制动操纵的全行程都处于可靠工作区间，日常使用中除了定期检查铰接销轴的开口销是否松脱、复位弹簧是否出现疲劳松弛外，基本不需要额外维护，能适应复杂路况下的长期骑行使用需求。
