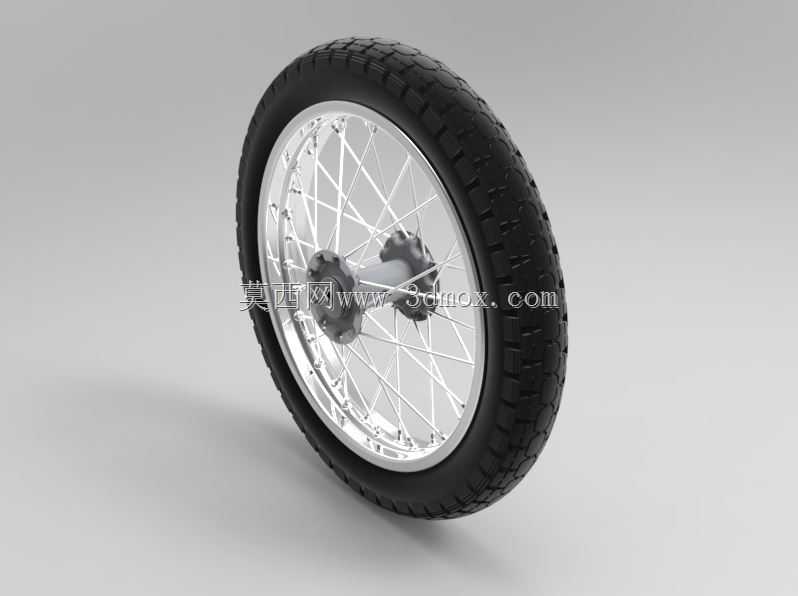

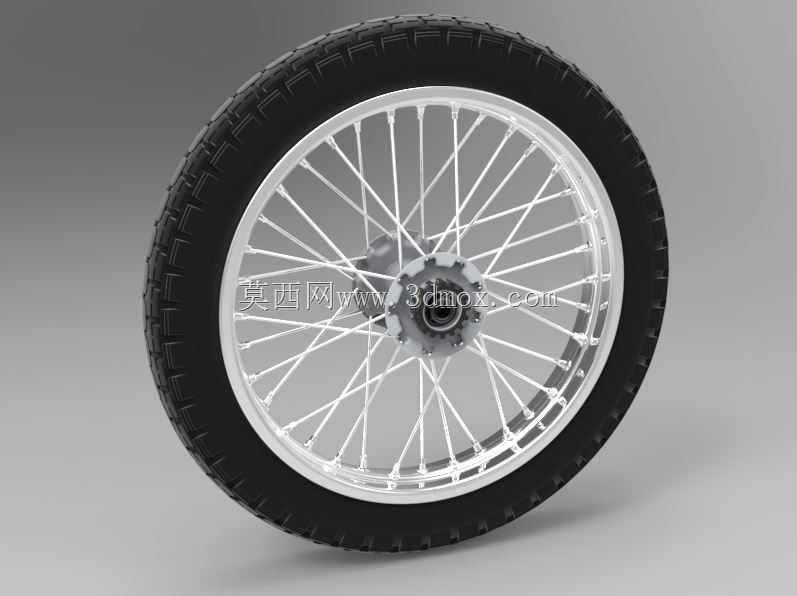

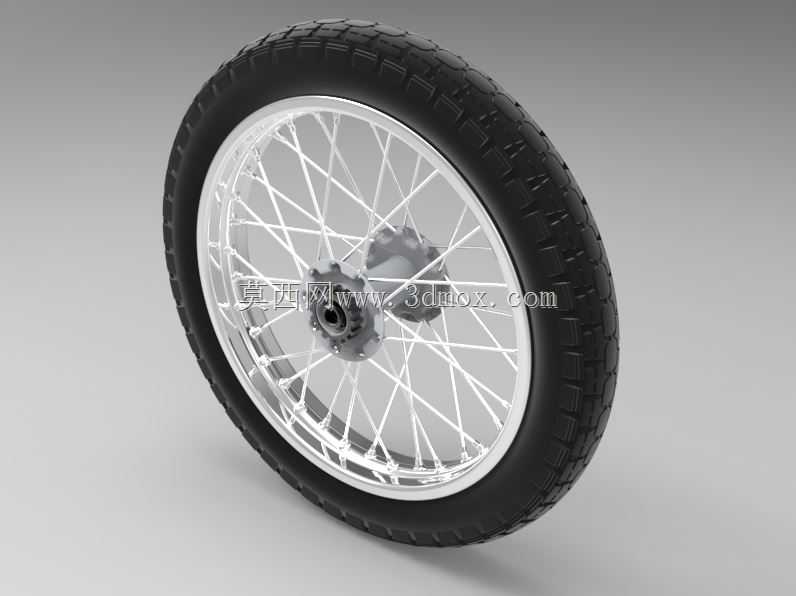

老式辐条式摩托车后轮结构三维建模

　　该模型还原的是经典跨骑摩托车的后轮辐条轮组结构，在两轮机动车的行走系统中，后轮作为直接承接动力输出的承载部件，需要同时兼顾驱动扭矩传递、路面冲击缓冲、整车承重支撑三类核心功能，和前轮的转向承载定位有明显的功能差异。从实际应用场景来看，这类辐条结构的后轮普遍适配中小排量复古款、越野款摩托车，相比一体铸造轮毂，辐条轮的径向缓冲能力更强，在非铺装路面、颠簸乡村道路行驶时，可通过辐条的微小形变分散路面传来的瞬时冲击，降低轮毂受冲击开裂的风险，同时维修更换成本更低，单根辐条损坏无需更换整个轮组，适配复杂路况下的长期使用需求。

　　从结构设计逻辑来看，整个轮组分为外胎、轮辋、辐条、轮毂、轮轴安装座几个核心部分。外胎采用块状深胎纹设计，胎块边缘做了过渡倒角，既可以在干燥铺装路面提供足够的接地摩擦力，也能在泥泞、砂石路面通过胎纹的嵌合作用提升抓地力，避免急加速、制动时出现打滑。轮辋采用卷边钢制结构，边缘的凸起限位结构可卡住外胎的胎唇，在轮胎充气后保证胎圈与轮辋的紧密贴合，防止高速行驶或者胎压异常时轮胎脱圈。辐条采用等直径钢丝结构，沿轮周呈交叉排布方式连接轮辋与中心轮毂，每根辐条端部都带有调节螺纹结构，可通过调整辐条螺母的旋入深度校正轮辋的径向跳动与端面跳动，将轮组的动平衡偏差控制在合理区间，避免高速行驶时车轮出现异常抖动。

　　中心轮毂部分集成了制动安装位与动力传递接口，轮毂中心的通孔为轮轴安装通道，孔径尺寸与对应车型的后平叉安装间距匹配，安装时轮轴穿过轮毂中心与后平叉两侧的安装孔固定，轮毂可绕轮轴顺畅转动。轮毂一侧设计有链轮安装法兰，用于固定从动链轮，发动机输出的动力经过变速箱、传动链条传递到从动链轮后，直接带动整个后轮转动实现车辆驱动；另一侧预留了制动鼓的安装腔体，可适配鼓刹结构的制动组件，制动时制动蹄张开贴合轮毂内壁的摩擦面，通过摩擦力阻碍车轮转动实现减速。

　　从安装边界尺寸来看，轮组的整体外径适配对应车型的后轮挡泥板、后平叉的预留空间，轮辋宽度与所选外胎的断面宽度匹配，安装时需要保证轮组中心与整车纵向中心面重合，避免出现轮胎偏磨、传动链条偏斜的问题。轮毂两端的轴承安装位有严格的同轴度要求，装配后需保证轮轴穿过时无卡滞，轮组转动无偏心。辐条的张紧力需要均匀调整，避免单根辐条受力过大出现断裂，同时保证轮辋的跳动量符合行驶要求。这类轮组结构的建模过程需要重点还原辐条的交叉排布角度、轮毂与轮辋的连接位置关系、各安装接口的尺寸匹配关系，可用于摩托车维修配件的设计参考、复古车型的改装结构验证，也可作为行走系统结构教学的演示模型，帮助设计人员理解辐条轮的受力传递路径与装配逻辑。在实际建模过程中，需要注意胎纹的排布规律、辐条的编织角度、轮毂安装位的凸台结构还原，保证模型的结构合理性，避免出现装配干涉、结构逻辑错误的问题。
