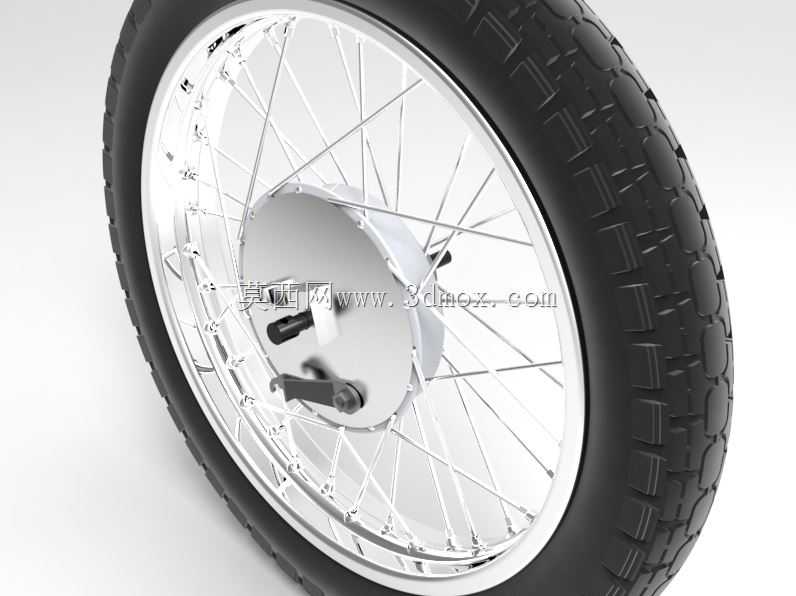

这套鼓式制动结构的三维数模,完整还原了小排量乘用摩托常用的后轮制动核心构造,日常适配场景集中在通路款跨骑、弯梁以及小排量踏板车型的后轮制动回路,这类鼓刹结构凭借封闭壳体的防尘特性、较低的制造成本以及足够的驻车制动冗余,至今仍是中小排量摩托后轮制动的主流选型。从实际装车用途来看,这套结构承担车辆行驶过程中的减速制动、坡道驻车锁止两项核心功能,相比盘式制动,鼓式结构的制动蹄片与制动鼓的接触面积更大,在相同轮端输入力下能获得更强的制动力矩输出,同时封闭的腔体结构可以阻挡路面泥沙、雨水直接侵入摩擦副,在非铺装路面、多雨泥泞场景下的故障概率远低于外露的盘刹结构。数模完整还原了制动鼓、制动蹄块、回位弹簧、制动凸轮轴、轮毂安装轴、

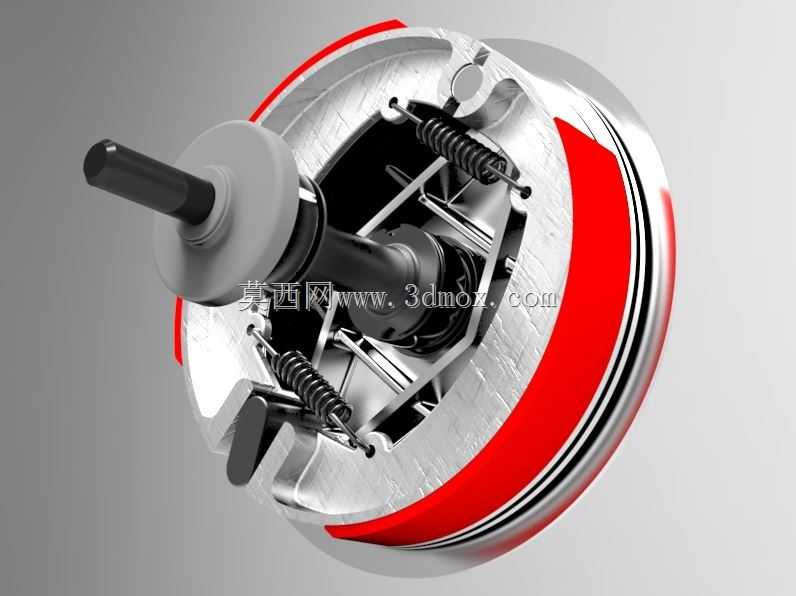

端盖密封结构的全部配合关系,每一处摩擦副的间隙、弹簧的预压缩行程、凸轮的转动升程都按照实际装车参数做了还原,没有做简化处理,能直接用于制动系统的受力仿真、装配干涉校验以及维修教学演示。从设计思路层面拆解,这套结构采用了经典的领从蹄式鼓刹布局,两个制动蹄块的一端通过固定销轴铰接在制动底板上,另一端抵靠在S型制动凸轮的工作面上,当制动拉索带动凸轮轴转动时,凸轮会将两个蹄块向外撑开,让蹄块表面的摩擦片压紧在制动鼓的内圆柱面上,通过摩擦力矩阻止制动鼓随车轮转动,实现制动效果;松开制动时,两根对称布置的圆柱螺旋回位弹簧会将两个蹄块拉回初始位置,消除摩擦片与制动鼓之间的间隙,避免行车过程中出现拖刹、磨片的问题。

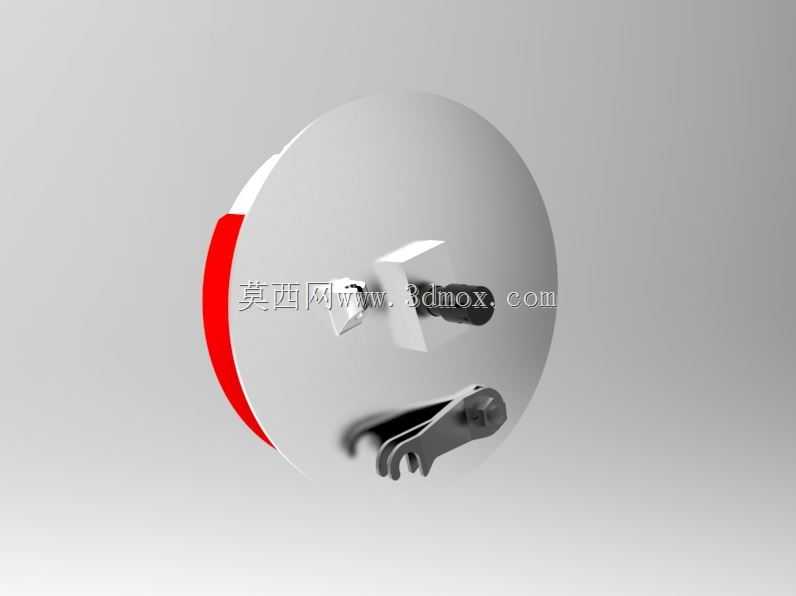

数模中可以清晰看到制动鼓的外圈做了环形散热筋设计,虽然鼓刹的散热效率弱于盘刹,但这些环形筋可以在车轮转动时带动周边空气流动,带走连续制动产生的摩擦热量,避免摩擦片因为高温出现热衰退,影响制动效果;制动鼓与轮毂的安装止口采用了过盈配合加定位销的设计,保证制动鼓与车轮的同轴度,避免制动过程中出现蹄片偏磨、制动抖动的问题。安装边界层面,这套制动结构的轴向安装尺寸适配常规10-12寸摩托后轮的轮毂腔体,制动底板上预留了三个对称的安装螺孔,对应后平叉上的固定点位,安装时需要保证制动凸轮轴的摇臂转动行程在设计范围内,拉索的固定支架与摇臂的初始夹角要符合装配要求,避免出现制动行程不足、制动抱死滞后的问题;回位弹簧的安装位置做了限位卡槽设计,
避免弹簧在工作过程中出现移位、脱出,导致蹄块回位失效;制动蹄块的摩擦片表面做了微倒角处理,装配后不需要额外打磨倒角就能避免制动初期的异响问题。从结构细节来看,制动凸轮的工作型面采用了渐开线轮廓,在转动过程中能保证两个蹄块的撑开量线性变化,制动力矩随凸轮转角的输出曲线平滑,不会出现制动力突然跃升导致的后轮抱死侧滑问题;轮毂轴与制动鼓的配合处设置了防尘密封圈,阻止轮毂轴承的润滑脂甩入制动鼓内部污染摩擦片,同时也能阻挡外部泥水进入轴承位置,延长轴承的使用寿命。这套数模的结构完整度覆盖了鼓式制动器从外部壳体到内部弹性元件、传动元件的全部零件,没有省略紧固件、密封件这类细小零件,对于做摩托制动系统设计、维修实训教具开发的从业者来说,可以直接调取零件做干涉检查、运动仿真,也可以基于这个基础结构做适配不同排量车型的改型设计,比如调整凸轮升程适配更大制动力矩需求、调整蹄块尺寸适配更大尺寸的轮毂腔体,不需要从零开始搭建基础结构,能大幅缩短前期建模的时间成本。
