TD05H涡轮增压器压气机壳体三维设计

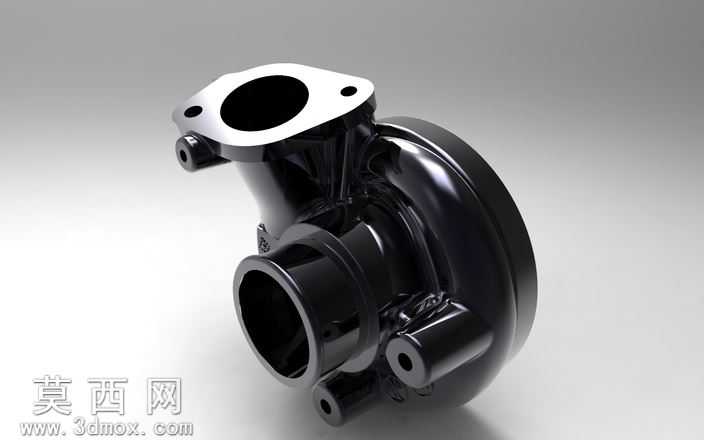

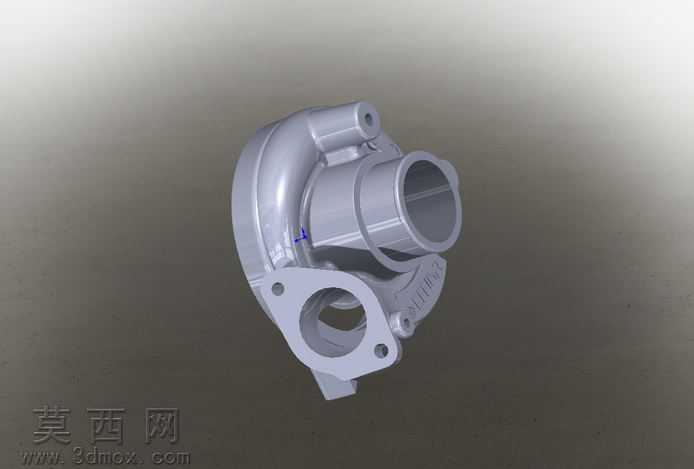

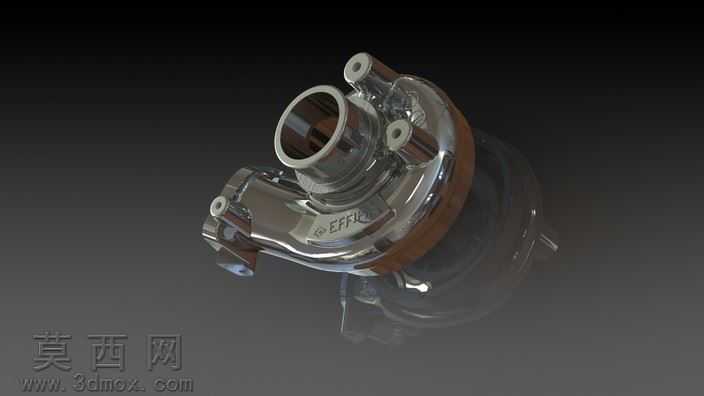

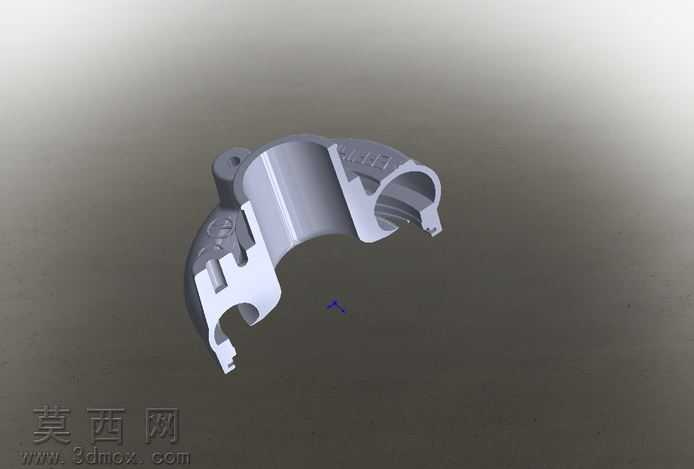

本作品为TD05H型号涡轮增压器的压气机壳体三维建模成果，建模过程依托逆向扫描获取的实体点云数据开展，首先对扫描得到的点云进行去噪、精简、对齐预处理，剔除扫描过程中产生的冗余噪点与漂移点，将多视角扫描的点云数据统一到同一坐标系下，保证基础数据的精度符合工业设计要求。建模阶段采用参数化特征建模思路，先构建壳体的主体回转基准轴线，依次绘制压气机进气道、扩压腔、涡壳流道的截面轮廓草图，通过回转、扫掠等基础特征生成壳体的基础实体，针对壳体上的安装凸台、定位销孔、连接法兰等附属结构，采用凸台拉伸、孔特征、阵列等命令完成细节构建，严格匹配实物的安装尺寸与配合公差，保证各连接部位的形位公差符合汽车零部件的装配要求。材质与渲染阶段，针对壳体的金属材质特性，为主体壳体赋予抛光铸铝材质，调整材质的反射粗糙度、金属度参数，还原铸铝壳体经机加工后的金属光泽与细微表面纹理，对壳体上的密封胶圈部位赋予耐高温橡胶材质，调整材质的漫反射颜色与凹凸纹理，还原橡胶部件的哑光质感，场景布光采用三点布光法，主光源模拟工业展厅的柔光效果，辅光源补全暗部细节，背光源勾勒壳体的轮廓边缘，最终渲染效果清晰呈现壳体的流道曲面顺滑度、各安装位的结构细节，直观展现压气机壳体的内外结构特征。设计过程中重点关注压气机壳的内部流道顺滑度，通过曲面曲率分析工具反复调整流道曲面的曲率连续性，避免流道出现曲率突变影响进气效率，同时对壳体的壁厚进行均匀化处理，在保证壳体结构强度的前提下控制整体重量，兼顾性能与轻量化设计要求，最终完成的模型可直接用于后续的结构仿真、装配验证以及加工图纸的输出，为涡轮增压器的改装、研发提供精准的三维数模支撑。
