双涡道车用涡轮增压器剖面结构设计

这款涡轮增压器主要适配小排量乘用车与轻型商用车的动力升级场景，在民用代步车、城市物流轻卡、越野改装车辆的动力系统中都能发挥核心作用，它能够在不改变发动机基础排量的前提下，通过回收发动机排出的高温高压废气能量，驱动同轴的压气机叶轮压缩进入气缸的新鲜空气，大幅提升发动机的进气充量，让燃油与空气的混合更充分，既可以提升动力输出上限，也能优化低转速区间的燃油经济性，同时降低尾气中不完全燃烧产物的排放，满足当下动力性能与环保要求的双重需求。

从结构设计来看，该模型采用双涡道双流道的壳体布局，将发动机不同气缸排出的废气分别引入对应的涡道，避免不同气缸排气脉冲的相互干扰，让涡轮在低转速区间就能获得足够的驱动扭矩，有效改善传统涡轮增压器常见的低转迟滞问题。中间的轴承体部分采用浮动轴承设计，搭配独立的润滑油道与冷却腔，既可以保证每分钟十几万转的涡轮轴稳定运转，也能通过机油与冷却液的循环带走高温端传导的热量，避免轴承过热失效，延长部件的使用寿命。压气机端采用后弯式叶轮设计，配合渐扩形的压气机壳流道，能够在宽转速范围内保持较高的压气效率，兼顾低速扭矩输出与高速功率提升的需求。

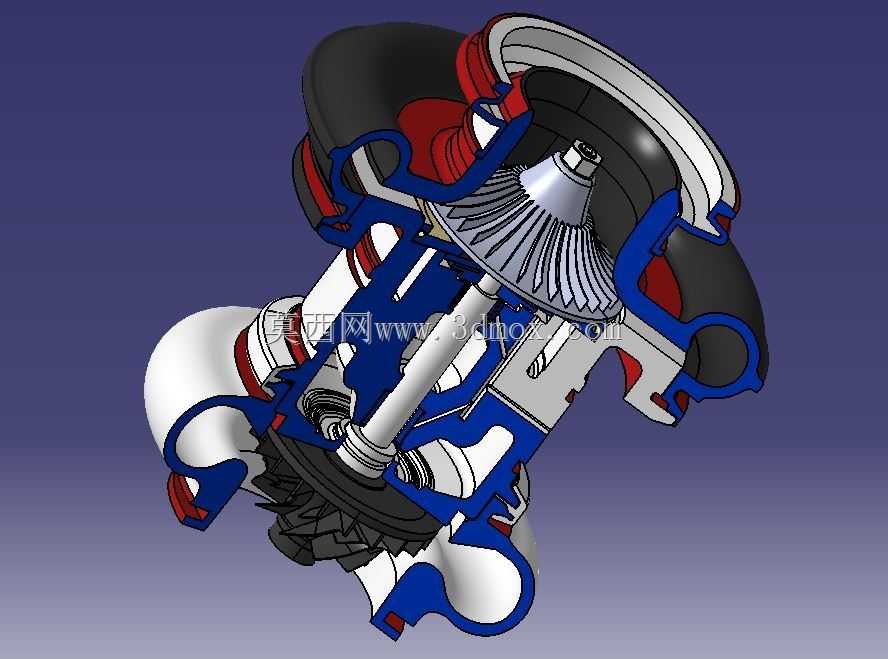

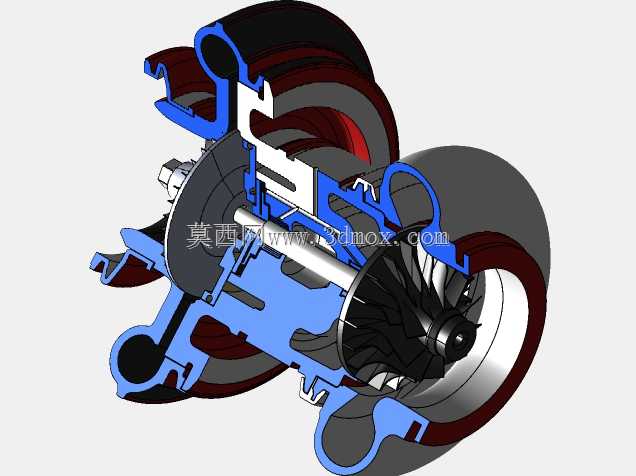

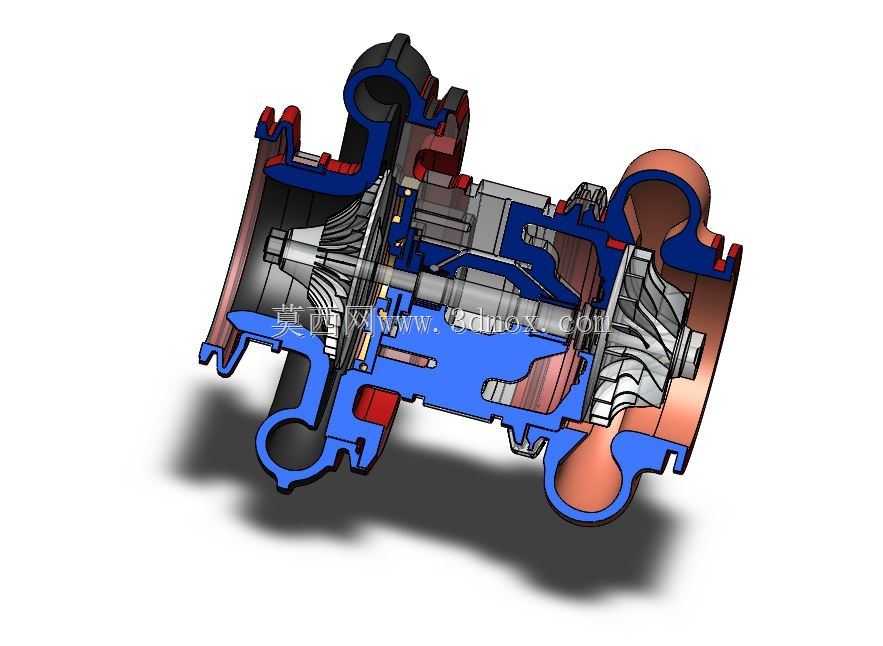

在安装边界设计上，该模型严格匹配主流横置前驱车型的发动机舱布局，涡轮端的进气法兰与发动机排气歧管的安装孔位完全对齐，压气机端的出气口尺寸适配原厂中冷器的管路直径，中间壳体的机油进出口、冷却水路接口位置都预留了足够的操作空间，不需要对周边的发动机附件、车架结构做大幅改动就能完成安装替换。整体结构的剖面展示清晰呈现了内部的叶轮配合、轴承定位、密封结构与流道走向，能够直观看到废气从涡轮端进入推动叶轮转动、新鲜空气从压气机端被压缩送入进气歧管的完整工作路径，密封环与隔热罩的设计也充分考虑了高温端的热量阻隔，避免高温向压气机端与轴承体过度传导，保证各个部件在合理的工作温度区间内运行。
