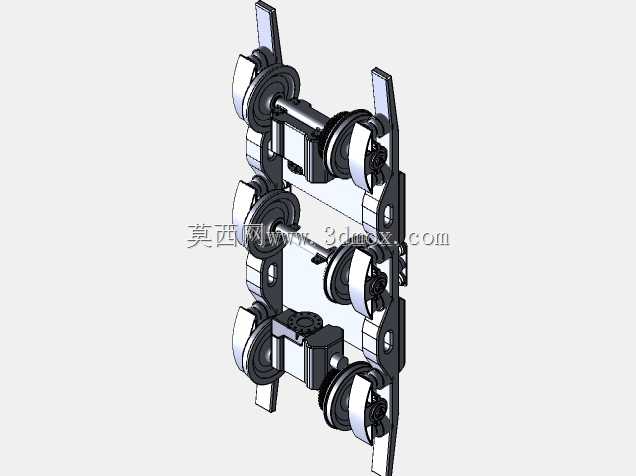

轨道车辆走行部轮轨承载转向架结构

该轮轨走行结构是轨道交通运输装备的核心走行部件，主要应用于普速客运列车、货运轨道车辆以及城市轨道交通通勤车辆的走行系统中，承担着承载整节车厢重量、传递轮轨间作用力、引导车辆沿轨道平稳行进、缓冲线路不平顺带来的振动冲击的核心作用，是保障轨道车辆运行安全与乘坐舒适度的关键总成。从实际应用场景来看，该结构直接适配标准轨距的铁路线路，既可以在干线铁路的长距离运输场景中承担持续走行任务，也能在站场调车、厂区专用线等低速重载场景下稳定工作，能够适配不同载重等级的轨道车辆使用需求。在功能特性层面，该结构采用双轮对对称布局设计，每组轮对配套设置了轴箱定位装置与弹性减震组件，能够将车体传递来的垂直载荷均匀分配到四个车轮上，同时在车辆通过曲线轨道时，允许轮对产生适量的横向位移与偏转，减小轮轨间的磨耗与侧向冲击力；结构上集成的弹性悬挂部件可以有效过滤轨道接缝、道岔区域带来的高频振动，避免振动直接传递至车体，提升车辆运行的平稳性；配套的制动单元安装位可以适配踏面制动或者盘形制动组件，满足不同速度等级车辆的制动需求，保障行车制动的可靠性。在设计思路上，该结构遵循模块化设计理念，将轮对组件、轴箱定位结构、承载构架、弹性减震元件、制动安装接口进行集成化布局，整体构架采用箱型截面的承载结构设计，在保证整体结构强度与刚度的前提下，尽可能降低走行部的自重，减小簧下质量，进一步降低轮轨间的动作用力；各功能部件的安装接口采用标准化尺寸设计，方便后期运维过程中的部件更换与检修作业，降低全生命周期的维护成本。从安装边界与尺寸适配来看，该结构的横向宽度适配标准轨距的轮对内侧距要求，构架上方的中心销安装座与旁承支撑面的位置尺寸，能够与主流轨道车辆的车体底架安装接口直接匹配，整体垂向高度满足车辆限界的相关要求，不会超出轨道车辆的运行限界范围；轮对的轮径尺寸适配常规干线轨道的线路条件，能够顺利通过常规半径的曲线轨道与道岔区域，轴颈位置的尺寸与通用轴箱轴承完全适配，不需要额外定制转接部件即可完成组装。
