轨道车辆走行部转向架有限元结构

该转向架作为轨道车辆核心走行承载部件，主要应用于干线铁路客货运车辆、城市轨道交通列车的走行系统中，承担着承载整车重量、传递轮轨间各向作用力、引导车辆沿轨道平顺运行、缓冲线路不平顺带来的振动冲击的核心作用，是决定车辆运行安全性、平稳性与曲线通过能力的关键部件。在实际线路运行场景中，转向架需要适配不同曲率的轨道线路，承受垂向静动载荷、横向离心力、纵向牵引制动力的复合作用，同时要兼顾不同载重工况下的运行稳定性，避免出现蛇行失稳等危及行车安全的问题。

从功能特性来看，该转向架采用两轴轮对布局，配套一系悬挂弹簧结构实现轮对与构架之间的弹性连接，能够有效过滤轮轨接触带来的高频振动，构架作为整体承载基体，整合了轮对轴箱定位、悬挂安装、制动部件安装的各类接口，两侧布置的管路结构适配制动系统风路传输需求，轮对采用整体碾钢轮结构匹配标准轨距使用需求，轴箱定位结构可约束轮对相对于构架的运动自由度，保证轮对在运行过程中具备合适的定位刚度，兼顾直线运行的对中性与曲线通过时的横移转动自由度。

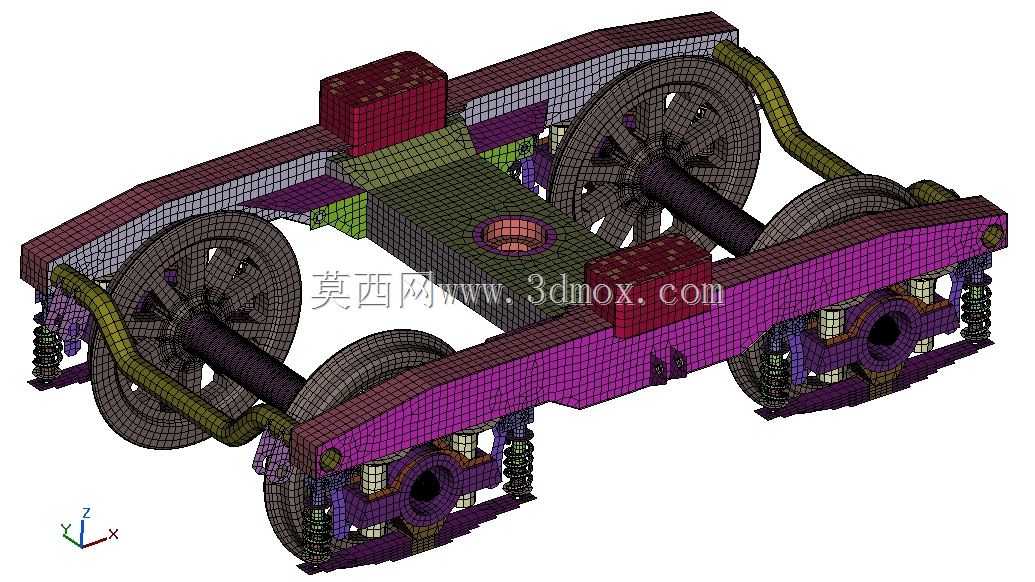

在设计思路上，该结构采用有限元网格划分的方式完成整体建模，对构架主体、弹簧组件、轮对、轴箱等关键承载部件进行了精细化的网格离散，可直接用于后续的结构强度校核、模态分析、疲劳寿命仿真计算，在设计阶段即可精准预判不同载荷工况下的应力分布与变形情况，优化各部位的材料分布与壁厚设计，在保证结构强度满足运营载荷要求的前提下，尽可能降低转向架整体自重，实现轻量化设计目标。

从安装边界与尺寸适配来看，该转向架的轮对内侧距、轴颈中心距、构架两侧弹簧安装座间距均匹配标准轨道车辆的安装接口要求，一系弹簧的安装高度与刚度匹配对应车型的载重需求，上部的安装座可直接适配车体枕梁的连接接口，整体横向、纵向尺寸满足标准车辆限界要求，不会出现超出线路限界的问题，各部件的安装间隙预留了足够的检修操作空间，方便日常运维过程中对轮对磨耗、弹簧状态、管路密封性的检查与部件更换。
