车载嵌入式USB连接插槽结构设计

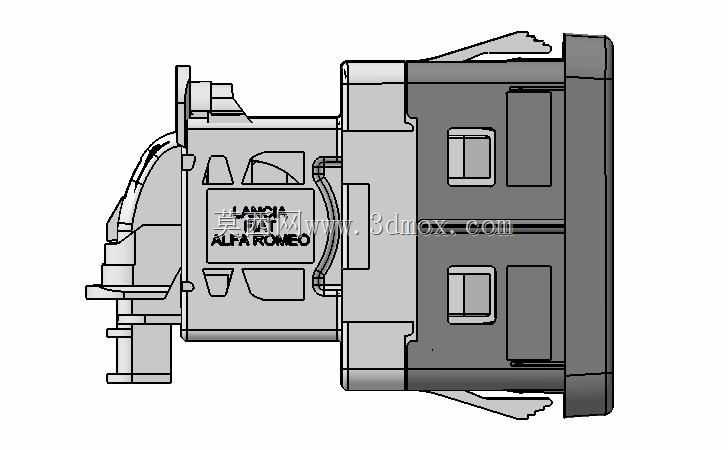

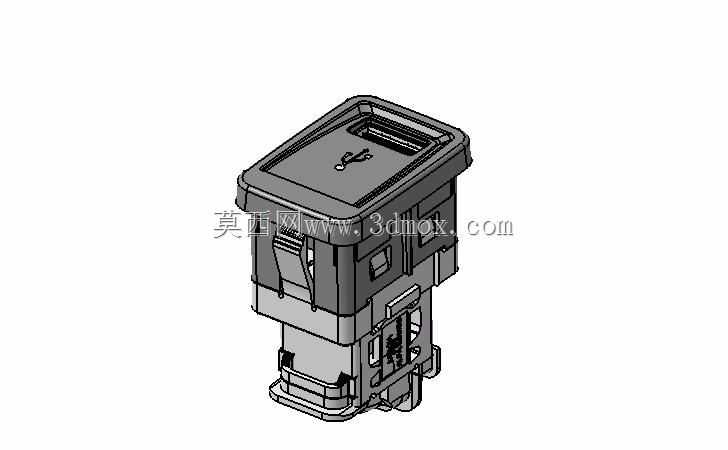

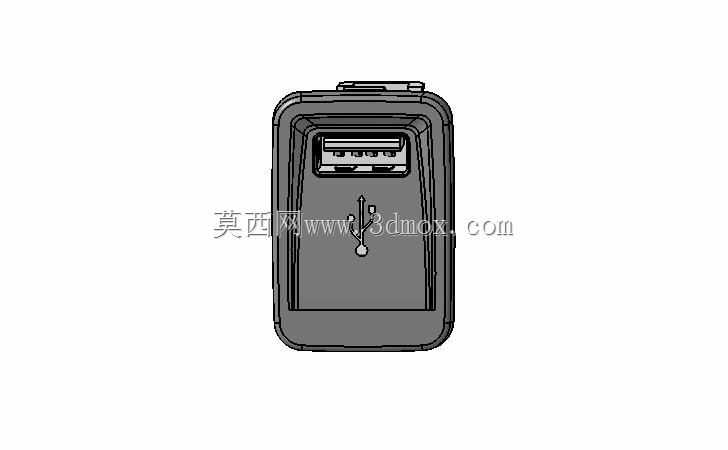

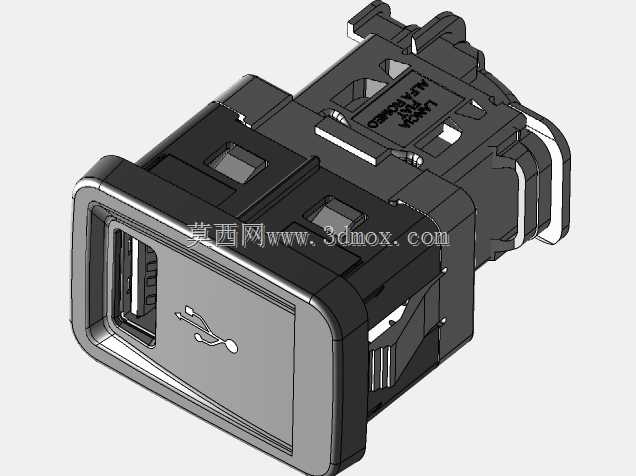

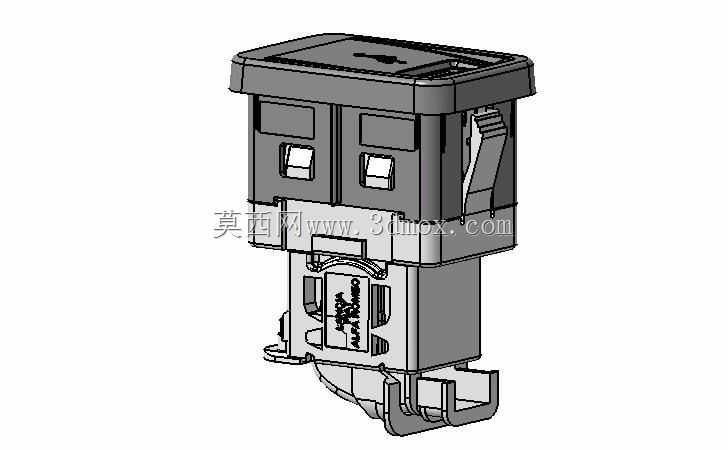

这款车载USB插槽是专为乘用车辆中控区域设计的车载外接连接接口部件，主要应用在汽车驾驶舱中控面板、后排扶手娱乐区、副驾侧边功能区等位置，承担车载电子系统与外接设备的连接交互功能，既可以实现U盘等存储设备与车机系统的数据传输，完成影音文件读取、车机系统升级包导入等操作，也能为手机、便携数码设备提供稳定的有线数据连接通道，部分适配版本还可兼顾低压充电输出的接口承载功能。在实际装车使用场景中，该部件需要适配车内复杂的工况环境，既要耐受夏季阳光直射下中控区域的持续高温，也要抵御冬季低温环境下的材质脆化风险，同时还要应对车辆行驶过程中持续的振动、颠簸工况，避免出现接口松脱、接触不良的问题。从产品功能特性来看，这款插槽采用卡扣式嵌入式安装结构，接口端设置有标准USB公头对接的导向定位结构，插入时可自动对位，避免用户盲插时损坏接口内部针脚；插槽外围设置有多层防尘挡边，可减少车内灰尘、细碎杂物进入接口内部造成的接触故障；背部的接线端采用防呆式插接结构，装配时可快速与车内线束完成对接，降低产线装配的出错概率。在设计思路上，这款产品优先考虑车载场景的可靠性需求，整体结构采用分层卡合设计，外壳部分选用耐高低温、抗老化的工程塑料材质，内部接触端子采用弹性铜质材料，保证多次插拔后的接触压力稳定，避免长期使用后出现接触电阻过大、充电断连、数据传输中断等问题；外壳上的弹性卡扣结构经过受力优化，安装时只需将部件对准面板预留开孔推入即可完成固定，无需额外螺丝紧固，既提升了装配效率，也避免了螺丝松动掉落造成的车内异响风险。在外形尺寸与安装边界上，这款插槽整体采用适配车载标准开关位的长方体造型，正面面板尺寸与常规车载功能按键位尺寸匹配，可直接替换同尺寸的预留按键空位，无需对中控面板做额外裁切修改；安装插入深度经过精准核算，适配多数车型中控面板背部的预留空间，不会与内部的线束、其他功能部件产生空间干涉；背部的插接端预留有线束弯折的安全空间，装配完成后线束可自然排布，不会出现过度弯折导致的线芯断裂问题。整体结构紧凑，安装便捷，可适配多数乘用车型的中控功能扩展需求，在保证连接稳定性的同时，兼顾了车内装配的通用性与长期使用的耐用性。
