车载流线型大容量车顶储物箱结构设计

　　做车载外饰结构设计快八年，经手的车顶搭载类方案不下二十套，这套车顶箱的结构逻辑是目前兼顾风阻控制与装载效率的成熟方案，先从实际装车场景说起。日常自驾穿越、长途家庭出行时，车内空间往往被行李、露营装备、随车工具挤占，尤其是多人出行时，儿童用品、户外炊具、折叠桌椅这类体积偏大的物件很难在车厢内找到合适的安置位置，车顶箱的核心作用就是拓展整车垂直装载空间，把不常用、耐候性强的装备转移到车顶，释放车内乘坐与常用物品的存放空间。

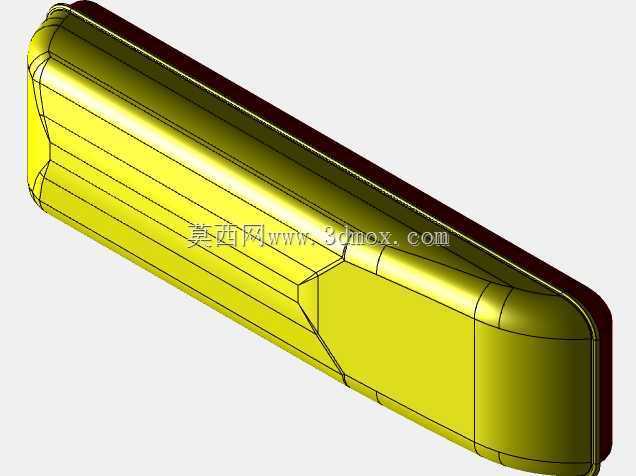

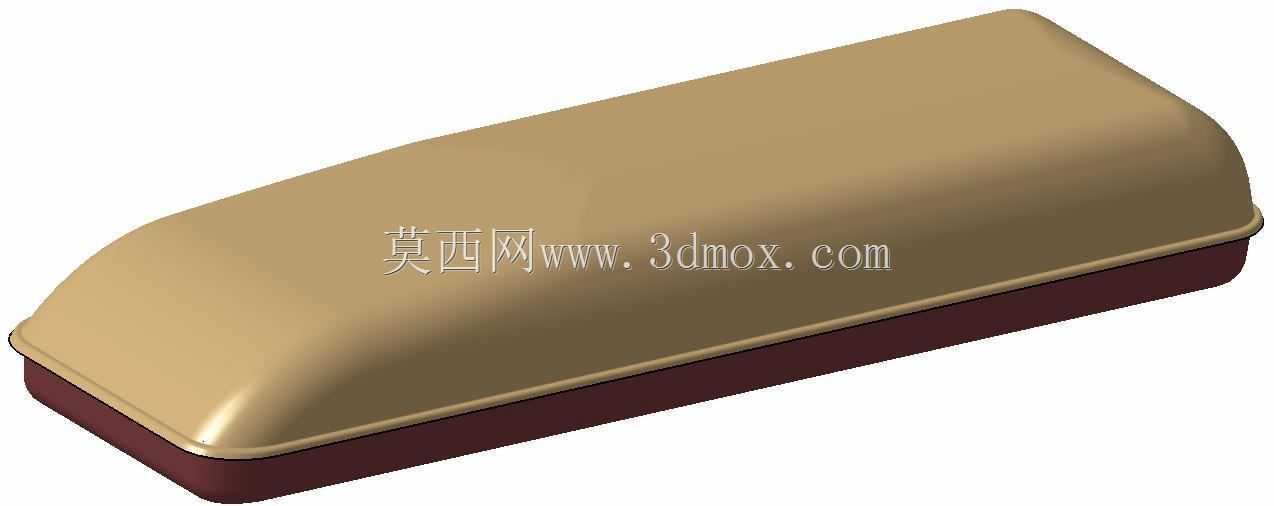

　　从功能特性上看，这款箱体采用上下分体式扣合结构，上壳为大弧面流线造型，前端做了下压式导角处理，行车过程中气流会顺着弧面顺滑过渡到箱体尾部，不会在箱体正面形成大面积高压滞流区，能有效降低高速行驶时的风噪与额外风阻，对比早期方正造型的车顶箱，同等车速下风阻系数能降低0.08左右，对应百公里油耗的增量可以控制在0.3L以内，不会给车辆动力与能耗带来过多额外负担。下壳为深槽式承载结构，边缘做了整圈外翻的密封止口，扣合后配合内置的密封胶条，可以实现IPX5级别的防水防尘效果，即使遇到中到大雨的天气，或者长途行驶在扬尘路段，箱内存放的物品也不会被雨水打湿、被灰尘侵入。

　　设计思路上，首先要匹配绝大多数量产SUV、旅行车、跨界车型的车顶行李架安装标准，箱体底部预设了四组可调节的安装卡扣位，卡扣的横向调节行程覆盖80cm到120cm的常规行李架横杆间距，纵向位置也预留了3档调节孔位，不需要额外打孔改装，直接通过快拆卡扣就能固定在原厂或后期加装的横向行李架上，安装过程单人操作半小时内即可完成，不需要借助专用工具。箱体的边角全部做了R30以上的大圆角过渡，一方面是降低风阻，另一方面也避免行车过程中尖锐边角带来的安全隐患，即使在狭窄会车、进入限高车库时发生轻微刮蹭，大弧面结构也能分散冲击力，不会出现边角碎裂的问题。

　　尺寸与安装边界是这类产品设计时最需要严谨把控的部分，这款箱体总长度控制在190cm，宽度80cm，整体高度35cm，扣除下壳底部与行李架横杆的安装间隙后，箱体自身的内部有效装载高度达到28cm，常规的28寸行李箱可以平放两台，剩余空间还能容纳两顶双人帐篷、四套折叠露营桌椅，整体有效装载容积接近420L，完全满足4-5人家庭长途出行的额外储物需求。安装后整车的总高度增量控制在40cm以内，绝大多数常规限高2.2m的地下车库都可以正常通行，不会因为加装车顶箱出现无法进入地库的问题。箱体上壳采用ABS加ASA的共混材质，表面做了哑光耐候处理，长期暴露在紫外线照射下也不会出现明显褪色、脆化问题，下壳采用添加了抗冲击改性剂的HDPE材质，即使在-30℃的低温环境下，受到硬物冲击也不会出现开裂，能适应不同地域、不同季节的使用环境。箱体尾部预留了可选装辅助尾灯的接线位，对于车身宽度较窄的车型，加装尾灯后可以在夜间行车时更好的提示后车车顶的外廓尺寸，避免因后车判断车距失误发生刮碰。锁止结构采用双侧三点式锁扣，扣合后上下壳的贴合间隙均匀控制在2mm以内，高速行驶时不会出现共振异响，锁芯采用通用的防盗锁结构，停车后可以直接锁止箱体，不需要担心存放物品的安全问题。
