越野车载电动牵引绞盘结构设计

　　这套车载电动绞盘的三维结构，围绕越野脱困与户外牵引这一核心使用场景展开。从整车布置角度看，这类装置通常前置安装于越野车辆前保险杠内侧或专用防撞杠预留位，卷筒轴线保持水平并与车辆纵梁垂直，牵引绳出绳方向正对车头正前方，保证拉力沿车辆纵向传递，避免侧向分力对车架和安装支架形成附加扭矩。

　　卷筒部分采用两端大直径挡边的结构形式，挡边高度明显高出绳层堆叠厚度，目的是在带载荷收放绳过程中约束钢丝绳或合成纤维缆绳的排列轨迹，防止乱绳、咬绳现象。筒身表面预留多层缠绕余量，按照常用越野绞盘的额定牵引能力推算，容绳量需覆盖单车自救所需的有效牵引距离，绳层满绕后最外层仍低于挡边边缘，留出安全边界。卷筒两端通过支撑轴承座固定在主框架上，轴承座采用立式支腿结构，将卷筒整体抬离安装基准面，下方留出绳索下垂与排绳的空间。

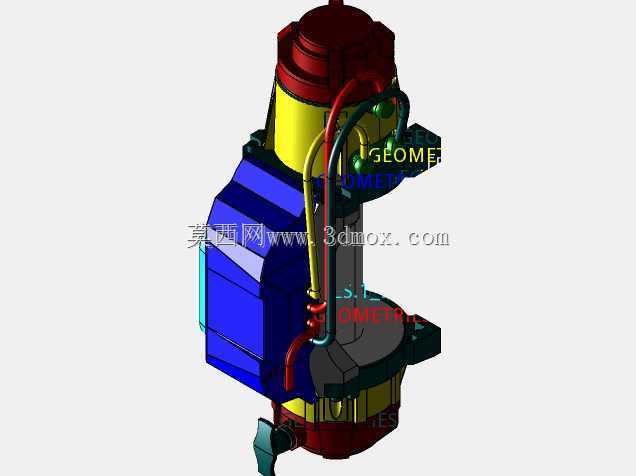

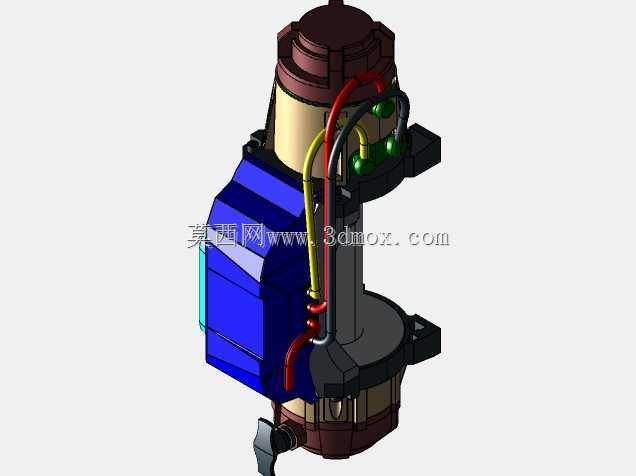

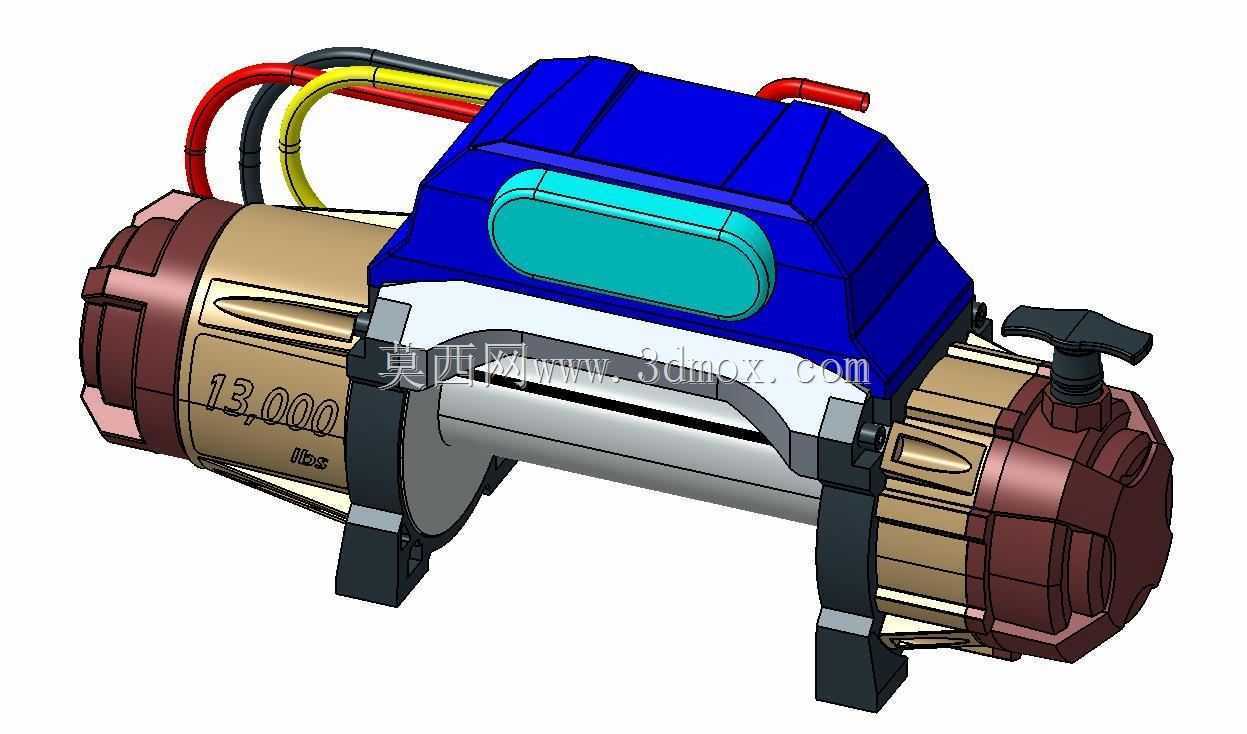

　　动力单元横向布置在卷筒一侧，驱动电机输出轴经减速机构与卷筒主轴连接。减速级采用大传动比布局，把电机高转速低扭矩的输出特性转换为卷筒端低转速大牵引力的工作状态，满足陷车工况下大载荷起步牵引的需求。电机壳体外侧设置散热筋结构，长时间满负荷拖拽时依靠壳体表面与流经车头的冷却气流换热，控制绕组温升。电机尾部集成离合操作手柄，图中卷筒右端的T型手柄即为离合切换机构：脱困作业前拨动手柄断开减速级与卷筒的机械连接，可手动快速拉出缆绳挂接锚点；挂接完成后复位手柄接合减速机构，电机动力才能传递至卷筒，这一设计兼顾了挂绳效率与作业安全。

　　电气控制部分集中在卷筒上方的蓝色罩壳内，罩壳采用圆弧过渡的盒体造型，内部容纳接触器、控制电路板等元件，正面的长条形视窗区域对应控制指示或散热窗口。罩壳侧面引出多根不同颜色的动力线缆，分别对应电源正负极与控制回路，线缆走线沿罩壳外侧弯曲排布并预留弯折半径，避免装配时线缆根部硬折损伤绝缘层。整车供电通常直接连接车辆启动蓄电池，大电流回路采用短路径布线，降低线路压降。

　　整机框架由左右两块立式支撑板与底部横向连接梁组成焊接或螺栓装配体，支撑板上集成电机安装面、轴承座定位面与保险杠连接孔位，安装孔的孔距与孔位公差需与前防撞杠的绞盘安装标准位匹配。框架底部为平直安装面，贴合杠体安装板后通过多组高强度螺栓锁紧，牵引反力经框架、安装板最终传递至车架纵梁。

　　从实际使用流程看，车辆陷入沙地、泥地或交叉轴悬空工况时，先将缆绳自由端拉出固定于前方树木、岩石或专用地锚，挂钩处配备卸扣与缆绳保护带，收绳过程中卷筒逐级缠绕，拉力通过缆绳将被困车辆沿锚点方向拖出。控制方式支持车旁有线手柄操作与无线遥控，操作人员可站在车辆侧方安全区域控制收放，避免缆绳断裂回弹的危险区域。

　　结构建模过程中需重点核对几处装配边界：卷筒满绳后的最大外径与上方控制罩壳的下沿间隙，防止绳索堆叠后摩擦罩壳；电机尾部离合手柄的摆动空间，需保证手柄在全行程内不与保险杠格栅、散热风扇等周边件干涉；动力线缆的最小弯曲半径与接插件插拔空间，要在整车装配工序中预留工具操作余量；两侧支撑支腿的高度决定卷筒中心高，直接影响出绳角度，出绳方向尽量保持水平，向下偏角过大会增大缆绳与地面摩擦，向上偏角则会改变车辆受力姿态。

　　针对皮卡、硬派SUV等不同改装平台，绞盘主体安装接口遵循通用的安装孔位标准，同一台绞盘可适配多款车型的专用托架，模型中完整呈现了电机、减速箱、卷筒、机架、控制盒、离合手柄、出线导架等全部零件的配合关系，结构工程师可在此基础上校核牵引载荷下的机架强度、修改安装支架适配不同车型，或进一步优化排绳机构与密封防护结构，满足涉水、沙尘等恶劣越野环境的使用要求。
