壁挂式2公斤干粉灭火器存放箱结构设计

　　日常做厂区、商用建筑消防配套结构选型时，这类2公斤规格的壁挂式灭火器箱是高频用到的配套部件，和落地式灭火器箱不同，它的核心应用场景是狭窄通道、设备旁立柱、车间操作工位侧墙这类没有多余地面摆放空间的区域，既不占用通行与作业面积，又能保证火情出现时人员可以在3秒内快速取到灭火器材。

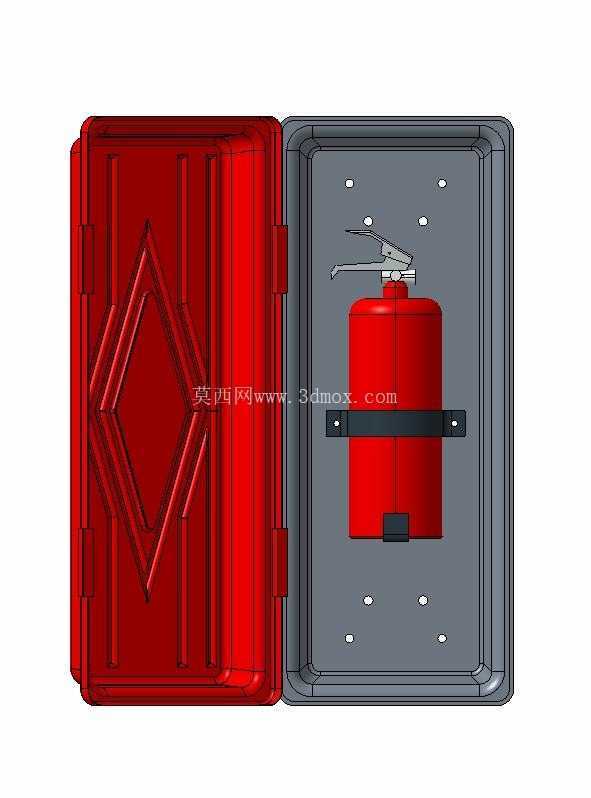

　　从实际使用功能来看，这个箱体采用单侧开门的翻盖式结构，箱门做了内嵌式菱形加强筋，不是单纯的外观造型，薄钢板冲压成型的箱门如果没有加强结构，长期开合或者受外力磕碰很容易出现凹陷变形，菱形筋的走向刚好覆盖箱门受力最集中的中部区域，冲压后整体刚度提升40%以上，日常搬运、安装过程中不容易出现形变，同时红色的箱体外观符合消防器材的视觉识别要求，人员在烟雾或者慌乱状态下可以快速定位器材位置。箱体内部的安装背板做了对称布置的固定孔位，上下两排共8个安装孔，既可以通过膨胀螺栓直接固定在混凝土墙面，也可以配合抱箍固定在钢结构立柱、设备机架侧面，孔位的间距做了通用化设计，适配市面上绝大多数2公斤手提式干粉灭火器的固定支架尺寸，不需要额外打孔改孔就能直接装配。

　　设计时首先考虑的是取放效率，箱门的开合角度做到了180度全开，开门后门板完全贴靠在侧方墙面，不会对取灭火器的动作造成任何阻挡，相比很多只能开90度的箱体，在紧急情况下不会因为门板卡滞耽误取件时间。内部的灭火器固定带采用弹性卡扣结构，平时可以把灭火器牢牢固定在背板上，即使箱体受到一定的振动冲击，比如附近设备运行的长期振动、意外碰撞，灭火器也不会在箱体内晃动移位、磕碰掉漆甚至损坏压把保险销，取用的时候只需要单手拨开卡扣就能直接取出灭火器，不需要额外解开绑带之类的多余操作。

　　安装边界方面，这个箱体的整体厚度控制在120毫米以内，突出墙面的尺寸很小，安装在通道侧墙时不会影响人员、物料推车的正常通行，不会因为突出过多造成磕碰风险。箱体的闭合缝隙做了均匀的1.5毫米间隙控制，既保证箱门开合顺畅没有卡滞，又能阻挡大部分日常的灰尘、飞溅的水渍进入箱体内部，避免灭火器瓶身长期积灰、受潮锈蚀，延长器材的维护周期。箱门和箱体的连接采用暗藏式合页，没有外露的突出合页结构，一方面外观更整洁，另一方面也避免外露合页容易被杂物勾挂、受外力碰撞变形的问题，合页的转轴做了防锈处理，在潮湿的车间、地下车库这类环境下长期使用也不会出现锈死无法开门的情况。

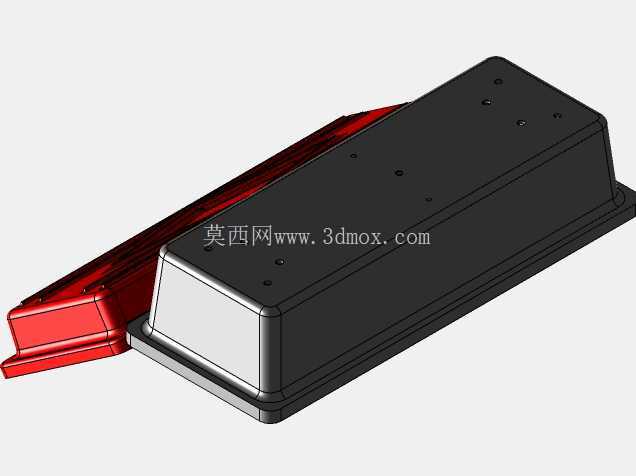

　　从结构建模的细节来看，箱体的所有折弯边都做了R2的圆角处理，没有尖锐的冲切毛边，安装和日常维护的时候不会划伤操作人员的手部，符合安全设计的基本要求。背板的固定孔位做了沉台设计，膨胀螺栓安装后螺栓头完全沉入沉台内部，不会突出背板表面，避免灭火器装入的时候被螺栓头刮擦瓶身漆面。箱门的闭合位置没有加装复杂的锁具，采用的是弹性碰珠结构，日常状态下箱门可以保持闭合不会被风吹开，需要取用的时候直接拉动就能开门，不需要找钥匙或者破坏锁具，完全符合消防器材“快速取用”的核心要求。

　　在不同场景适配性上，这个箱体的结构除了固定2公斤干粉灭火器，也可以适配同体积的二氧化碳灭火器、水基型灭火器，内部的固定卡扣可以在一定范围内调节松紧，不需要更换内部支架就能兼容不同瓶径的手提式灭火器，通用性很强。做三维建模的时候，所有的钣金折弯系数都按照常规1.2毫米冷轧钢板的加工参数设置，折弯止裂槽的尺寸也符合冲压加工的工艺要求，导出的加工图可以直接用于激光下料、折弯成型，不需要二次调整工艺参数，能直接对接钣金加工环节。
