Stabilus205型气弹簧支撑杆结构设计

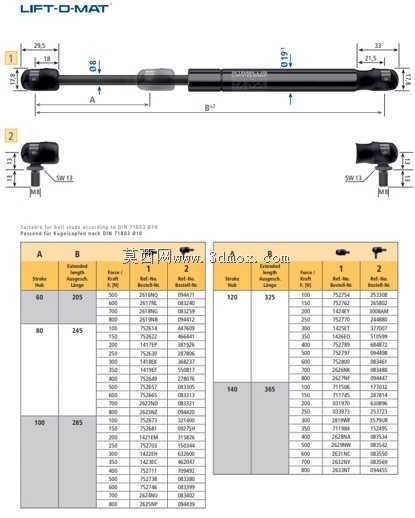

　　这款Stabilus205规格的气弹簧构件，是工业支撑场景里应用极广的弹性阻尼部件，日常在各类设备舱门开合、工装夹具抬升、车辆尾箱支撑、工业设备翻盖承重场景里都能见到同类型构件的身影，核心作用是通过内部充入的惰性气体形成弹性支撑力，替代传统的机械弹簧或者手动撑杆，实现构件开合过程的力值平衡，避免部件下坠、磕碰，同时降低操作人员的施力强度。从结构设计逻辑来看，整个构件采用长直杆式的同轴布局，主体为细长圆柱形缸筒结构，缸筒外壁做了均匀的壁厚处理，既保证内部高压腔体的密封强度，又控制整体构件的自重，不会给安装基体带来额外的负重负担。两端的连接端头采用万向球头结构，搭配带外螺纹的安装接头，这种设计的核心考量是抵消安装过程中的角度偏差，

　　实际装配场景里，很多设备的安装面很难做到完全同轴，球头结构可以在一定锥角范围内自由偏转，不会因为安装错位产生侧向弯矩，避免缸筒内壁和活塞杆出现偏磨，大幅延长构件的使用寿命。端头的锁紧螺母采用标准六角法兰面结构，和常规的安装扳手适配，现场装配不需要特殊工装，直接用普通开口扳手就能完成锁紧固定，降低现场安装的工具成本。活塞杆部分做了高精度的表面硬化处理，表面粗糙度控制在极低的水平，和缸筒端部的密封件配合时，能减少往复运动的摩擦阻力，同时避免粉尘、水汽进入缸体内部，保证内部气压的长期稳定。从安装边界尺寸来看，整体构件的伸展总长度为205mm级别，缸筒外径控制在常规气弹簧的通用尺寸区间，两端接头的螺纹规格采用行业通用的公制标准螺纹，

　　能和市面上多数通用安装支架直接适配，不需要单独定制连接配件，选型替换时的适配成本很低。在功能特性设计上，这类气弹簧的支撑力值在出厂时就做了精准标定，整个伸缩行程里的力值波动控制在很小的范围内，不管是舱门开启到最大位置，还是闭合到接近锁止的位置，都能提供平稳的支撑阻尼，不会出现突然的力值跳变导致的部件窜动。和普通的机械螺旋弹簧相比，这类气弹簧的行程更长，安装占用的空间更小，同等支撑力下的构件自重只有螺旋弹簧的三分之一左右，而且运动过程的噪音极低，不会出现金属弹簧的碰撞异响，很适合用在对操作静谧性有要求的设备场景里。设计这类构件的三维模型时，重点要还原的是两端球头的偏转角度范围、活塞杆的伸缩行程余量、安装螺纹的有效啮合长度，

　　这些参数直接决定了后续选型时的安装适配性，如果建模时忽略了球头的活动间隙，实际装配时就会出现运动干涉，导致舱门无法正常开合。另外缸筒和活塞杆的同轴度公差在建模时也要做合理的设定，实际生产中这类细长杆构件很容易出现加工变形，建模时预留合理的公差带，才能保证后续导出的工程图能直接指导生产加工。很多结构工程师在选型这类支撑部件时，容易只关注总长度和支撑力，忽略两端接头的连接形式和安装孔位的距离，这个模型完整还原了两端的安装结构细节，能直接导入装配体里做干涉检查，模拟舱门开合整个行程里的构件运动状态，验证支撑力的力臂变化是否匹配舱门的重力矩，避免选型不当导致的舱门无法悬停、开启费力或者闭合冲击的问题。在实际的设备维护场景里，这类气弹簧属于易损件，长期使用后会出现密封件老化、气压泄漏的问题，建模时还原的完整尺寸参数，也能给后期运维替换配件提供尺寸参考，不需要反复拆解设备测量旧件尺寸，提升设备维护的效率。
