电气连接用弯式铜接线端子结构设计

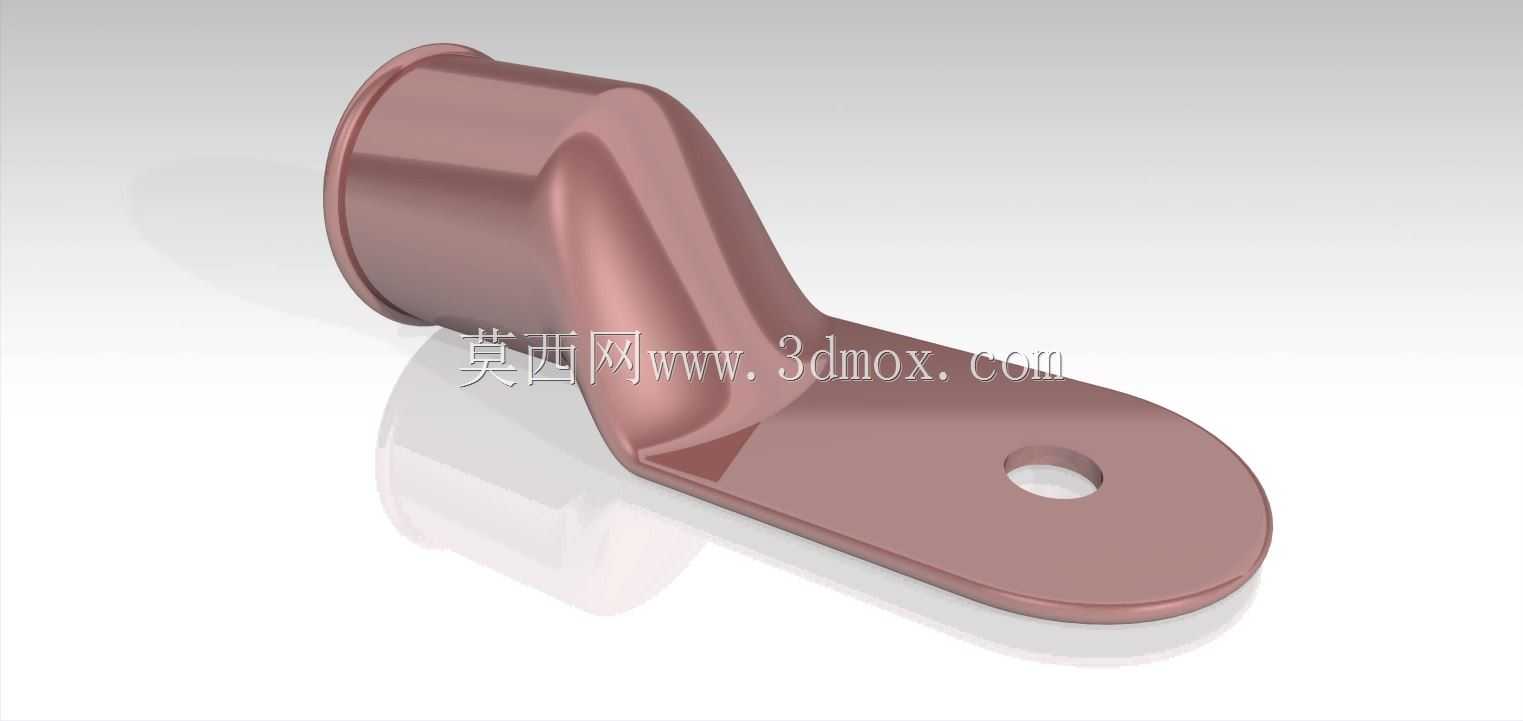

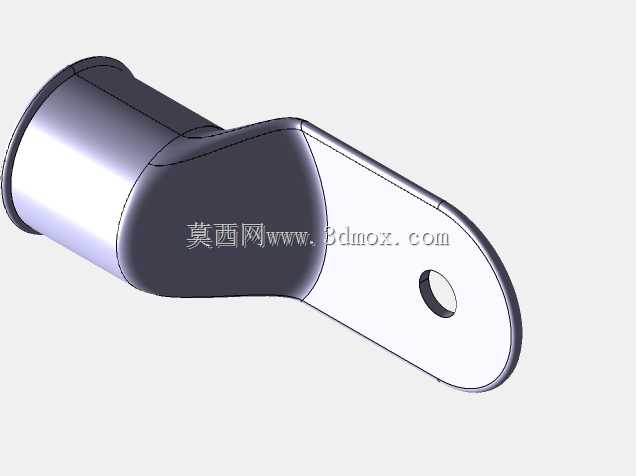

这款弯式铜质接线连接件，主要应用于低压电气配电回路、工业控制柜内部接线、新能源设备线束接驳、电机引出线连接等场景，是电气系统中实现线缆与设备端子可靠导通的核心五金配件，承担着电流传输、接线固定、应力缓冲的关键作用，能够避免线缆直接接驳时出现的虚接、松脱、接触电阻过大等问题，保障电气回路长期运行的稳定性。从功能特性来看，该零件采用紫铜基材加工成型，铜材本身具备优异的导电性能与塑性加工特性，能够在压接或焊接线缆时实现紧密贴合，降低接触压降，减少通电过程中的发热损耗；整体采用一体化弯折成型结构，一端为筒状压接腔体，可适配对应线径的多股铜芯线缆，压接后能够牢牢包裹线缆线芯，避免线缆受外力拉扯时出现断芯、脱落问题；另一端为带安装孔的扁平固定耳，安装孔可穿过对应规格的紧固螺丝，将整个接线件固定在设备的接线桩、母排或接线座上，扁平耳的平面设计能够保证与安装基面完全贴合，增大接触面积，降低连接部位的接触电阻。从设计思路层面，该零件采用弯角过渡结构而非直连式设计，能够适配设备内部狭窄空间的布线走向，当线缆出线方向与设备接线面存在角度差时，无需对线缆进行强行弯折，避免线缆线芯因过度弯折出现断股、绝缘层破损的问题，同时弯折部位做了圆弧过渡强化处理，避免应力集中导致零件在安装受力、长期震动环境下出现断裂问题；筒状压接端的端口做了微扩口导向设计，方便线缆线芯顺利插入腔体内部，降低装配难度；固定耳的端部采用圆弧收边处理，去除尖锐棱角，避免安装过程中划伤操作人员、划破线缆绝缘层，同时也能减少零件边缘的电场集中，适配低压电气场景的安全要求。在外形尺寸与安装边界上，筒状压接端的内径匹配常规对应载流量的线缆线径，外壁厚度满足压接变形后的结构强度要求，不会因压接出现开裂问题；弯折段的弯曲半径经过合理计算，既保证内部走线空间充足，又不会占用过多安装位置；扁平固定耳的安装孔中心到筒状压接端端面的距离、固定耳的宽度与厚度，均匹配常规接线桩的安装间距，安装后不会与周边相邻的接线端子、电气元件产生干涉，能够适配现有多数工业电气设备的通用安装尺寸，无需对设备原有接线结构做额外修改即可直接替换使用，零件整体表面光滑无毛刺，成型后可根据使用需求做镀锡、镀镍处理，进一步提升抗氧化能力与导电性能，延长在潮湿、多尘等复杂工况下的使用寿命。
