JAWA-CZ摩托车改装用脚踏板结构设计

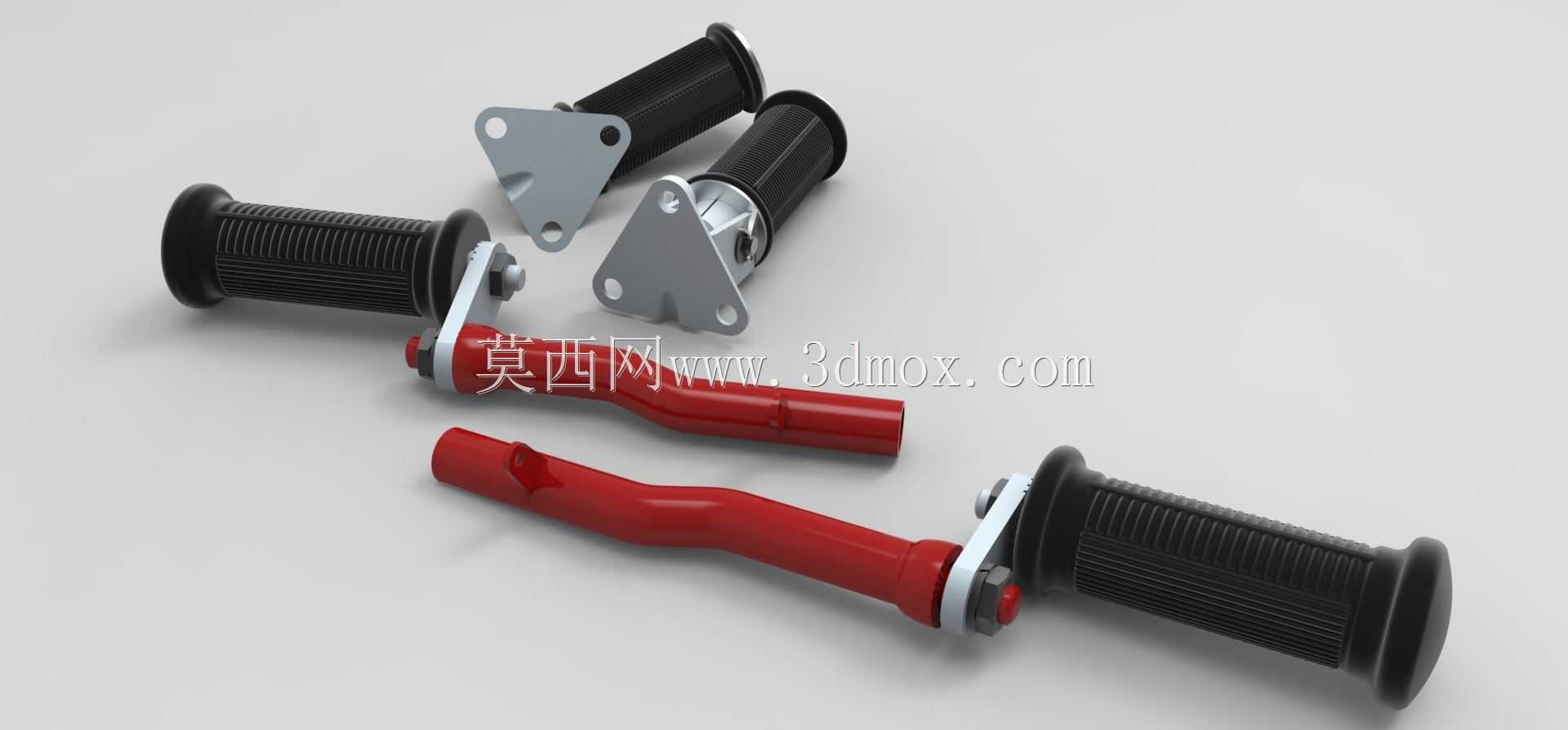

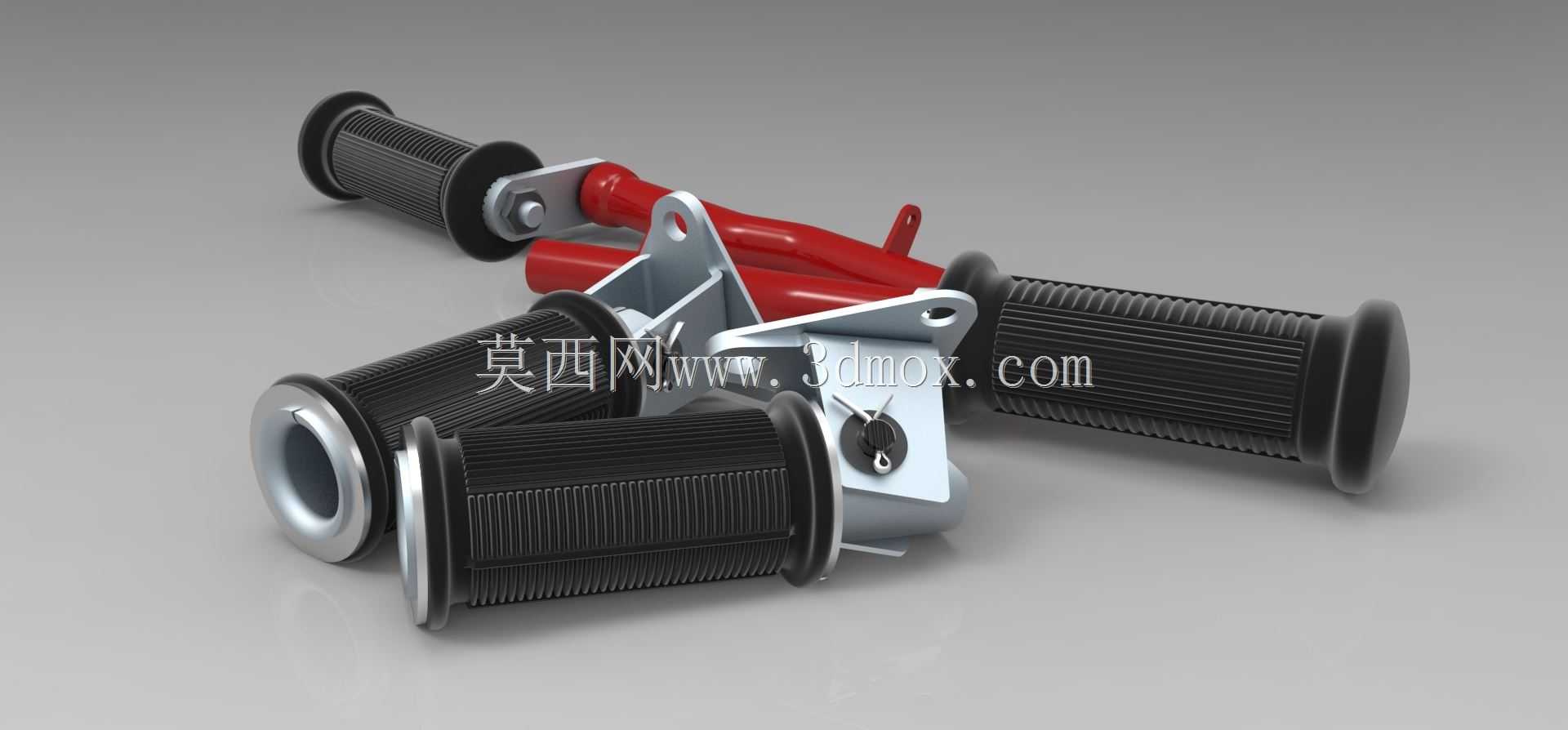

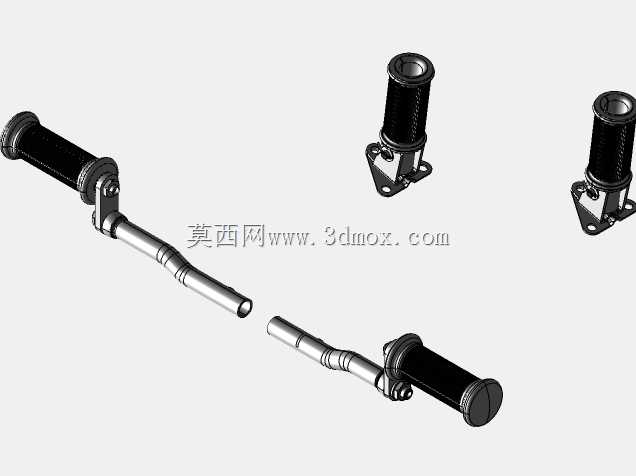

本次设计的脚踏板结构主要应用于复古JAWA-CZ系列摩托车的骑行操控场景，作为摩托车骑行过程中承载骑手脚部压力、提供稳定支撑的核心操控部件，其性能直接关系到骑行过程中的操控稳定性与骑乘舒适度，同时也承担着复古车型外观风格匹配的装饰作用，在复古机车改装、原厂配件替换、定制车型开发等场景中都有较高的应用需求。从实际用途来看，该脚踏板在骑行过程中需要持续承载骑手的脚部重量，在车辆起步、制动、过弯倾斜等工况下，还要承受来自脚部的侧向推力与瞬时冲击力，同时需要为骑手提供足够的摩擦力避免脚部打滑，在车辆倾倒时还要具备一定的抗磕碰能力，降低部件损坏的概率。从功能特性来看，该脚踏板采用分体式结构设计，握持区域采用带环形防滑纹路的橡胶套结构，橡胶材质本身具备一定的减震效果，能够过滤骑行过程中车架传递过来的细碎振动，降低骑手脚部的疲劳感，表面的环形防滑纹路能够在雨天或者鞋底沾有水渍、泥沙的情况下依然保持足够的摩擦力，避免脚部滑脱引发操控风险；连接臂采用高强度金属材质弯折成型，红色涂装既匹配复古机车的外观风格，也能够提升部件的辨识度，连接位置采用铰接式结构，预留了标准的安装孔位，能够适配JAWA-CZ Kyvacka系列车型的原厂安装位，不需要额外对车架进行打孔改装即可完成替换安装。从设计思路来看，整个结构优先考虑了骑行过程中的人机工程学需求，脚踏握持区域的直径经过反复测算，匹配绝大多数成年男性的脚掌宽度，橡胶套的长度能够覆盖前脚掌的主要接触区域，连接臂的弯折角度经过优化，使得骑行时脚部的自然放置角度符合人体下肢的放松姿态，长时间骑行也不会出现脚部酸胀的问题；结构强度方面，金属连接臂采用等强度设计，在受力集中的铰接位置做了加厚处理，同时通过结构优化去除了非受力区域的多余材料，在保证结构强度满足使用要求的前提下尽可能降低部件自重，避免增加车辆的非簧载质量影响操控表现。从外形尺寸与安装边界来看，该脚踏板整体安装后突出车架的距离经过严格控制，既保证脚部有足够的放置空间，也不会因为突出过多导致车辆过弯时脚踏板提前接触地面引发侧滑风险；安装孔位的间距、孔径完全匹配对应车型的原厂安装支架公差范围，安装后脚踏板的转动间隙控制在合理范围内，不会出现旷量晃动的问题，同时铰接位置预留了润滑脂加注空间，长期使用也不会出现卡滞、转动不畅的问题，橡胶套与金属内芯之间采用过盈配合加卡扣固定的方式，长期使用也不会出现橡胶套滑脱、转动的问题。
