90度夹角V型六缸曲柄连杆动力总成

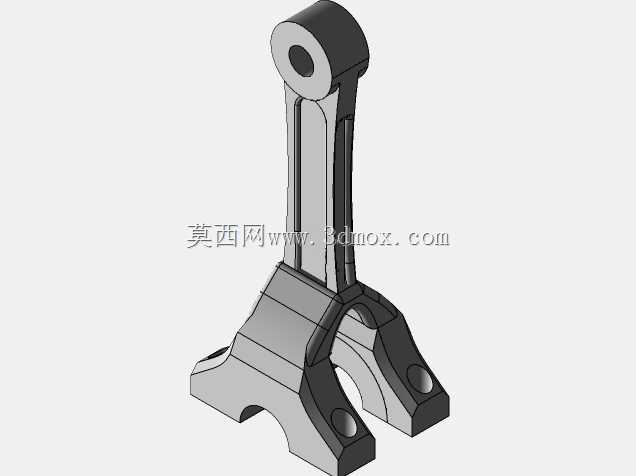

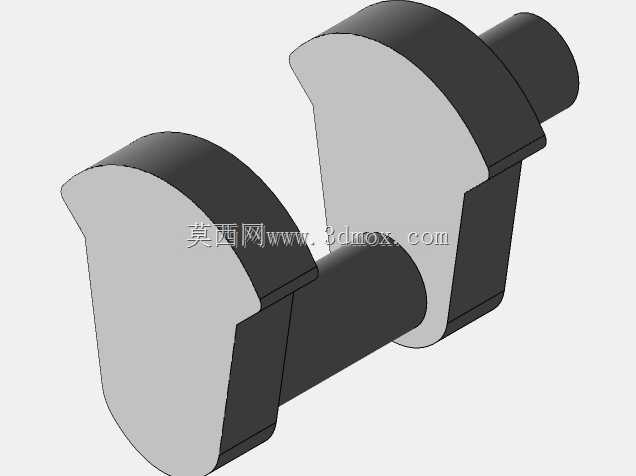

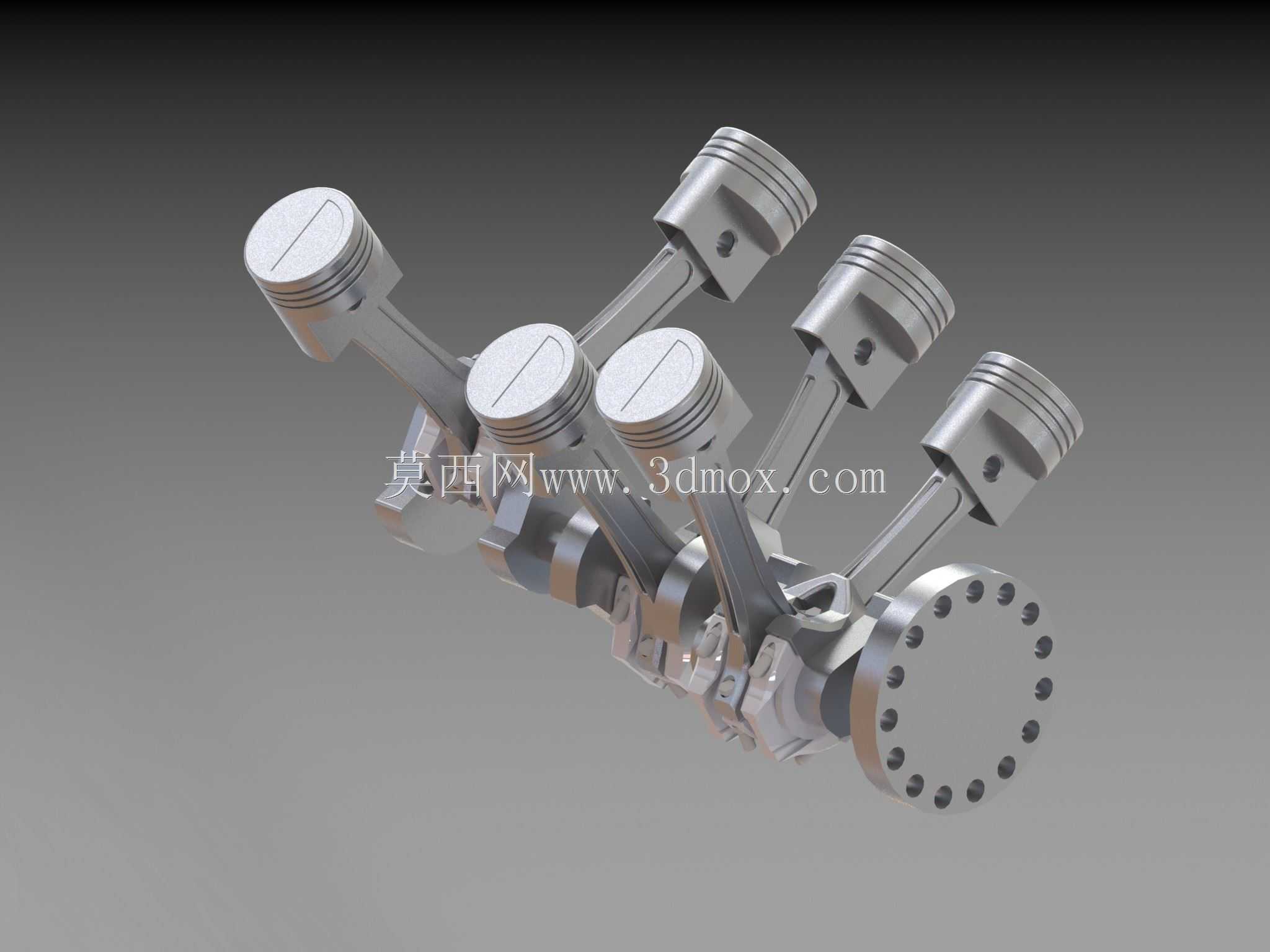

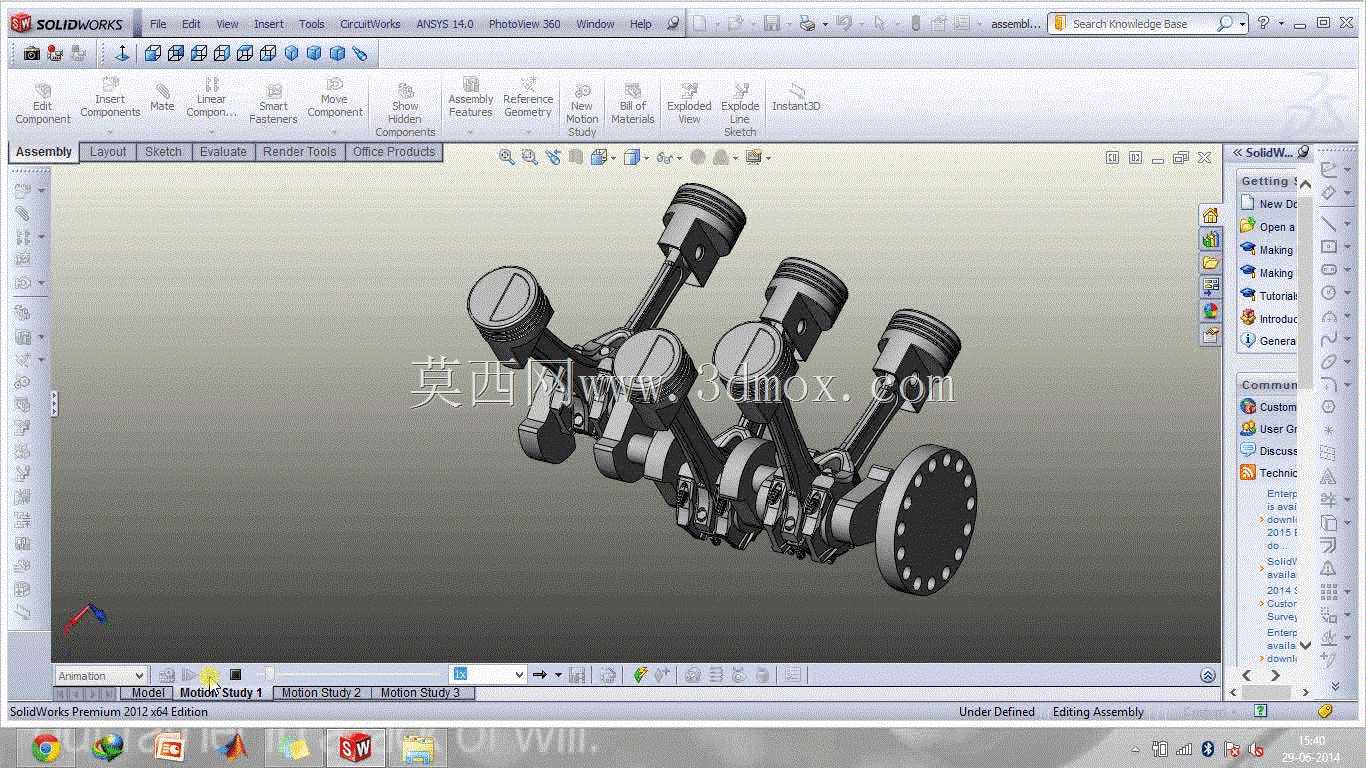

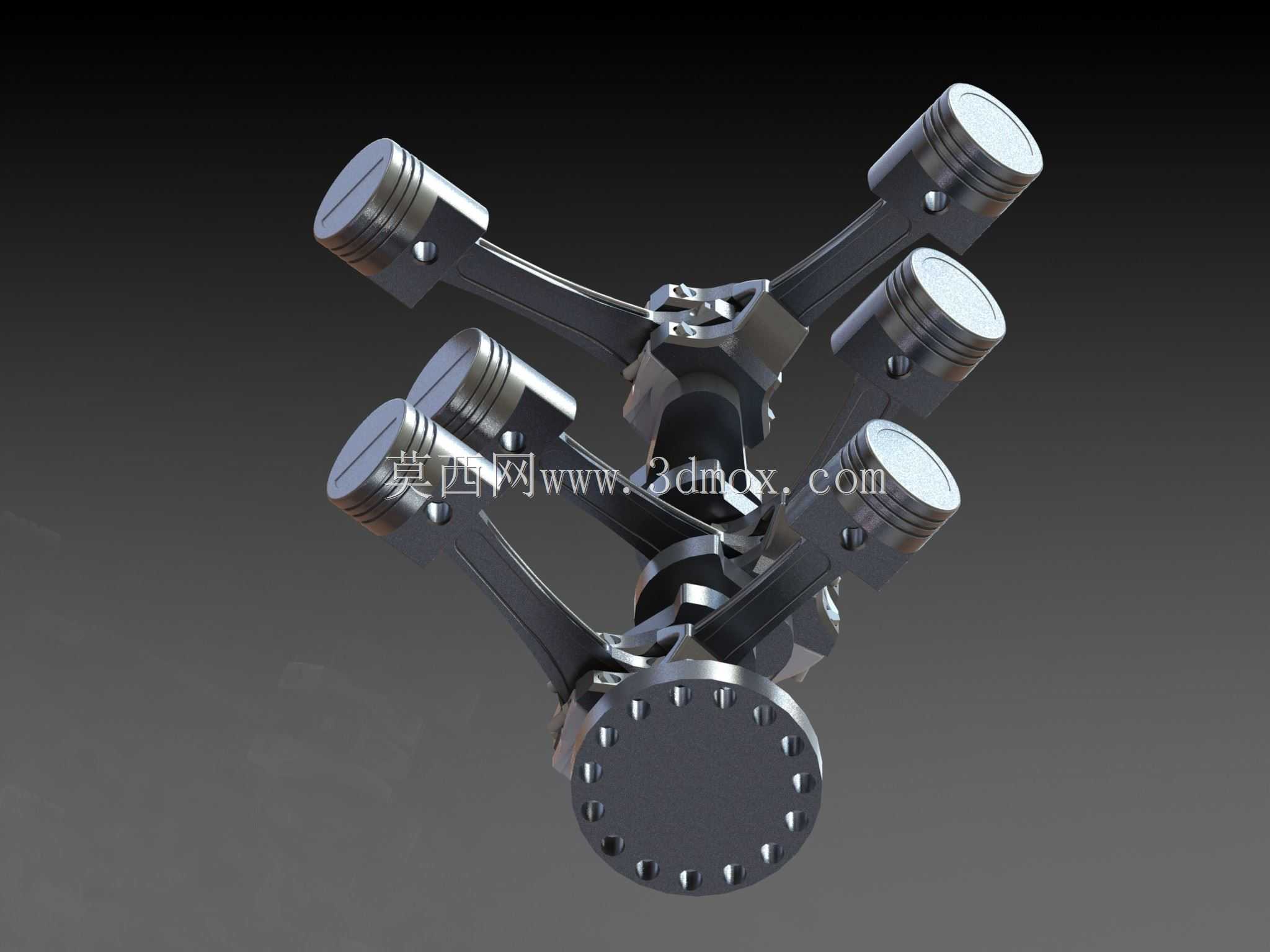

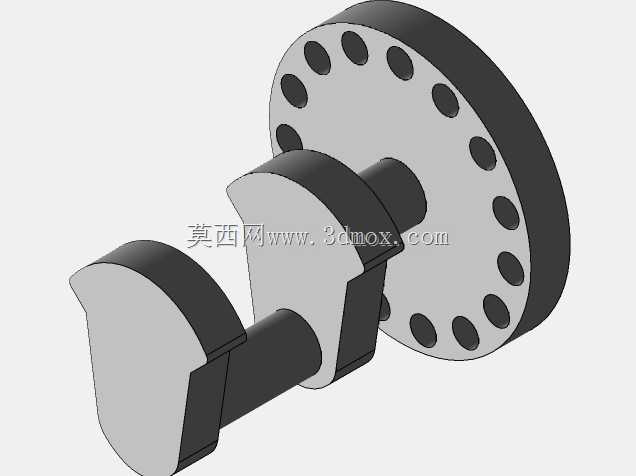

该V6动力结构广泛适配乘用车辆、轻型商用车辆的前置动力舱布局，也可作为小型工程机械、固定动力机组的核心动力源，为整车或作业设备提供稳定的旋转动力输出，通过燃油燃烧的化学能转化为曲轴旋转的机械能，驱动传动系统完成动力传递。这款动力结构采用90度V型夹角布局，属于经典的共用曲柄销设计方案，即两个相邻气缸的连杆共同装配在同一个曲柄销上，这种结构最早在多款经典量产车型上得到应用验证，相比60度夹角的V6结构，90度夹角的设计可以直接从成熟的V8动力结构衍生而来，无需重新开发全套曲轴、缸体的核心模具，大幅降低生产制造的成本，同时具备更宽泛的生产适配性，更容易匹配不同排量的动力调校需求。从功能特性来看，这套曲柄连杆总成完整还原了活塞往复运动到曲轴旋转运动的转换逻辑，六个活塞分为两列呈90度夹角排布，每列三个活塞，通过连杆将活塞的上下直线往复力传递到曲轴的曲柄销上，带动曲轴做连续旋转运动，曲轴末端的法兰结构用于连接飞轮与传动系统，将输出的扭矩传递到后续的变速机构。设计过程中重点考量了曲柄销的受力平衡，由于两个连杆共用同一曲柄销，在曲轴配重设计上需要匹配两列活塞连杆的往复惯性力，通过合理的配重块布局抵消运转过程中的一阶、二阶振动，让动力运转的平顺性满足日常使用的NVH要求，同时90度的夹角布局让缸体的整体宽度更易适配多数前置后驱、前置四驱车型的动力舱安装空间，不会出现横向尺寸过宽导致的转向机构、悬挂系统布置干涉问题。安装边界方面，曲轴两端的支撑轴颈需要与缸体上的主轴承座精准配合，保证曲轴旋转的同轴度，活塞在气缸内的往复行程需要严格匹配燃烧室的压缩比设计，连杆大头与曲柄销的配合间隙需要满足润滑系统的油压建立要求，整体结构的装配公差直接影响动力的运转寿命与输出效率，这套三维结构完整呈现了核心运动部件的装配关系，可用于动力结构原理演示、装配工艺验证以及相关零部件的结构设计参考。
