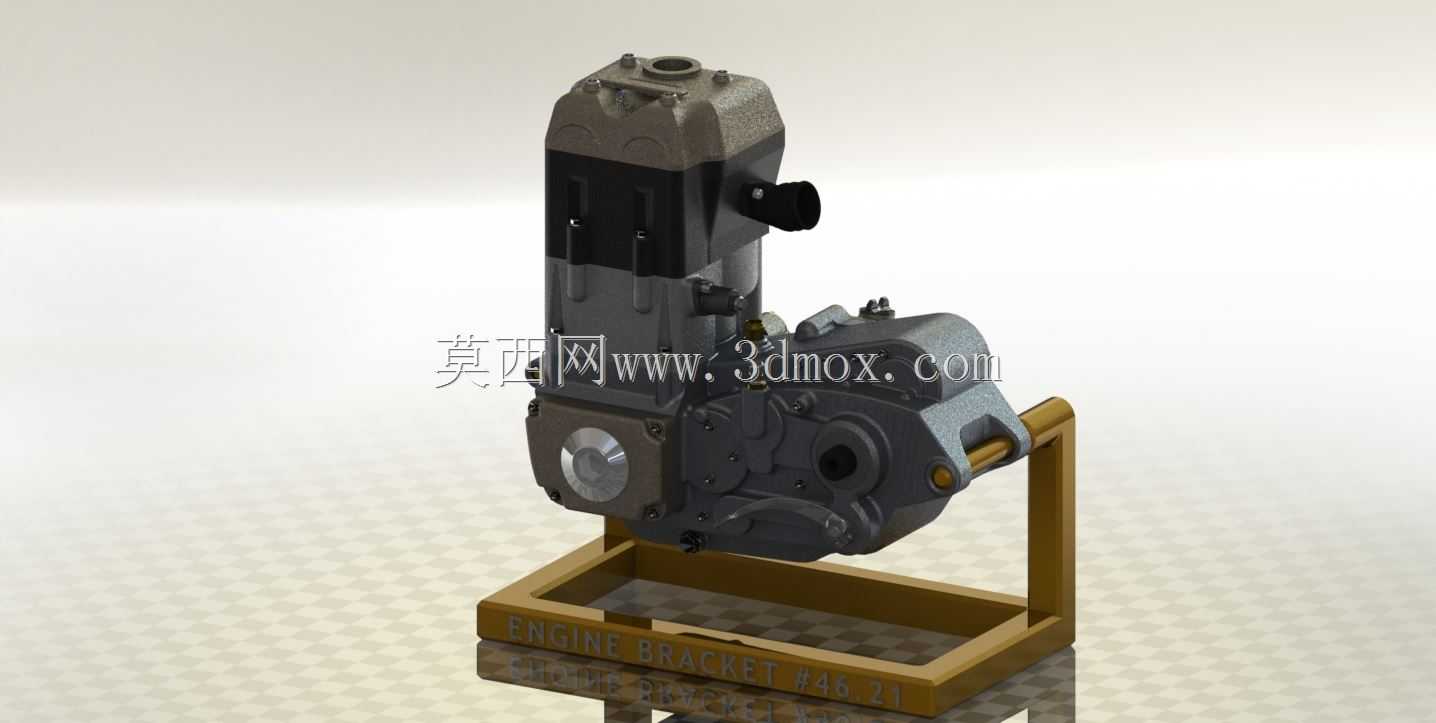

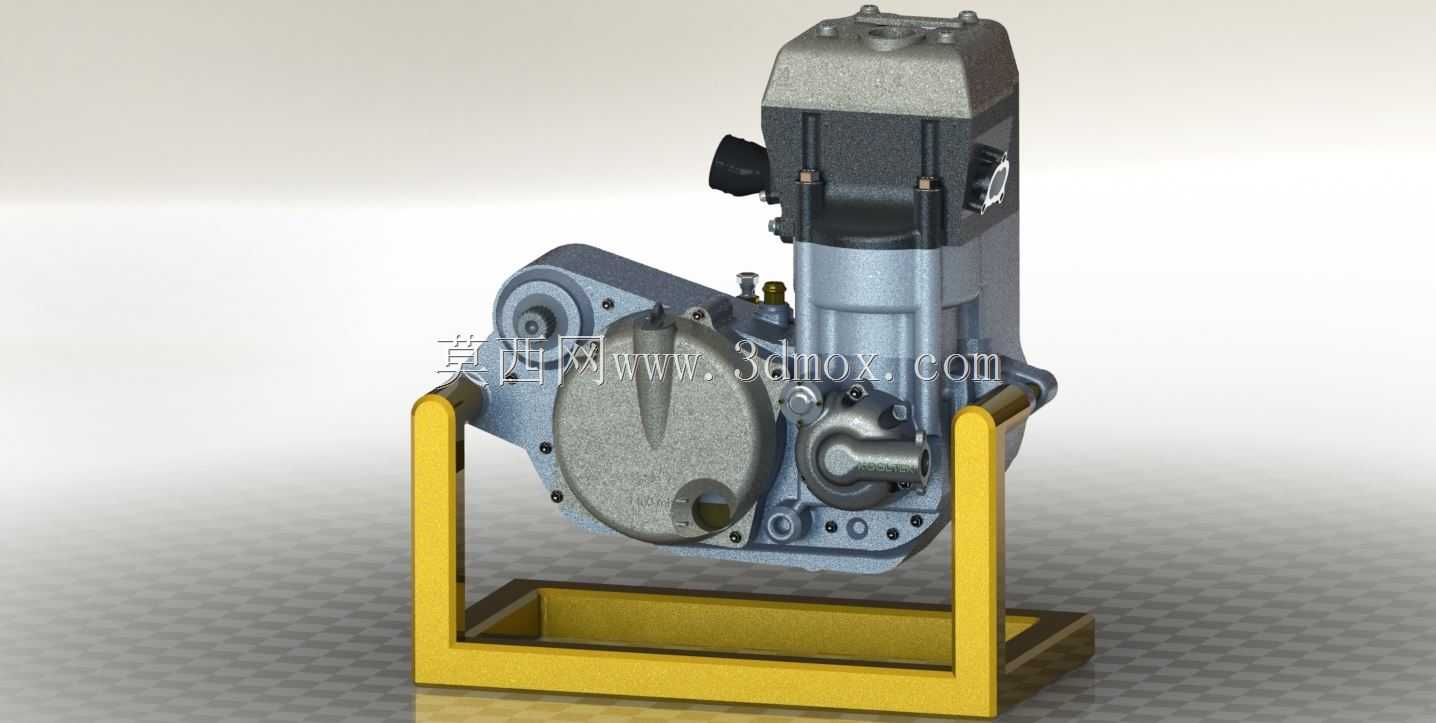

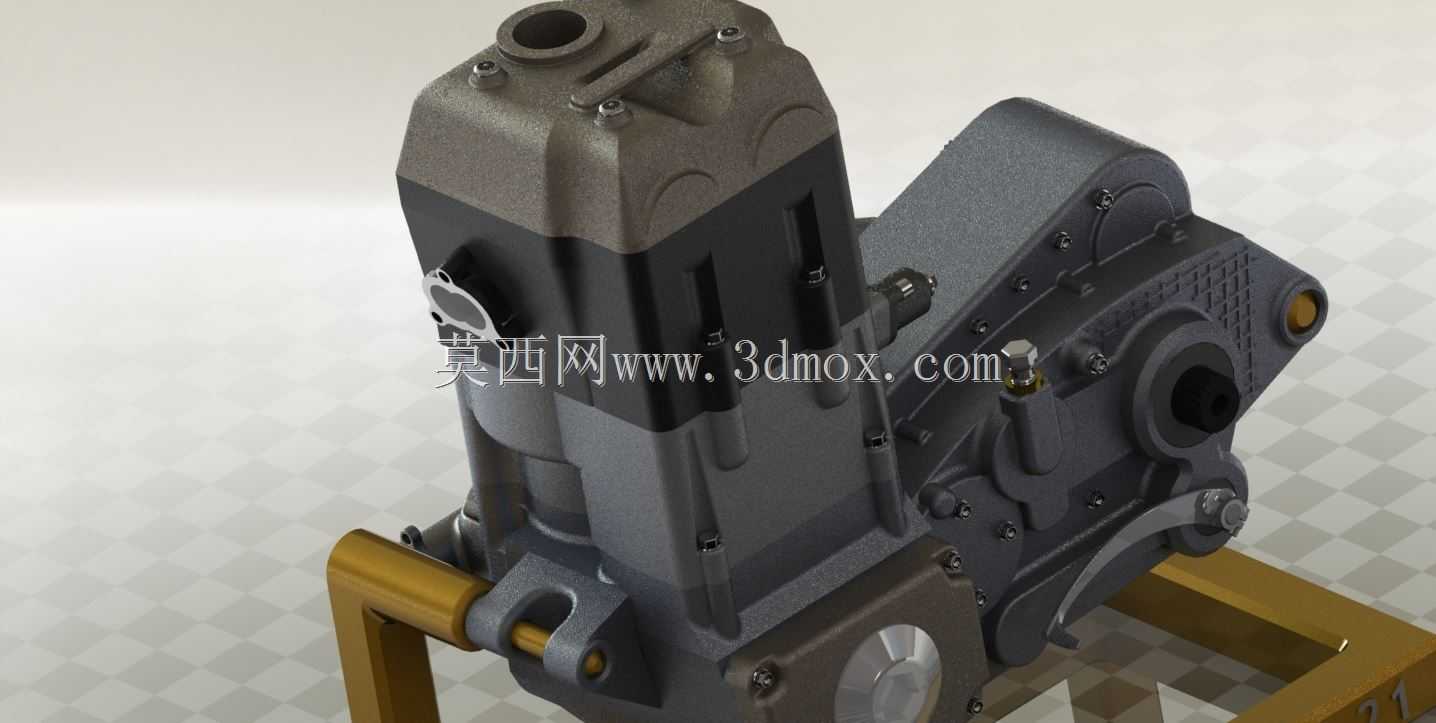

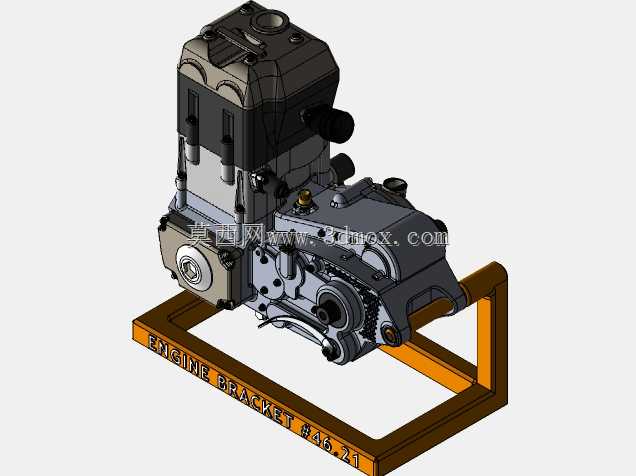

单缸双顶置凸轮轴发动机带安装支架结构

该结构主要面向小型动力配套场景，可应用于小型通用发电机组、园林作业机械、小型越野摩托、轻型农用作业机具等需要紧凑动力输出的设备领域，作为整套设备的核心动力输出单元，搭配专用安装支架后可直接适配不同机架的安装需求，降低配套厂商的结构适配开发成本。从实际用途来看，这套带支架的发动机总成完成了动力单元与安装基座的整合设计，双顶置凸轮轴的配气结构可以精准控制进排气门的启闭正时，相比传统侧置凸轮轴结构，能在高转速工况下获得更顺畅的进排气效率，提升燃油燃烧充分度，兼顾动力输出表现与燃油经济性，适合对动力响应有一定要求的小型动力场景。在功能特性上，该发动机采用单缸布局，整体结构紧凑重量较轻，双顶置凸轮轴的布置让配气机构的传动路径更短，运转时的机械损耗更低，同时配套的框架式安装支架采用框型承托结构，从发动机底部与侧部连接点位完成固定，可有效缓冲发动机运转时产生的往复振动，避免振动直接传递到配套设备的机架上，提升整套设备运转的平稳性，降低长期振动带来的连接件松动、结构疲劳等问题。设计思路上，整套结构优先考虑紧凑性与安装通用性，发动机本体的缸体、缸盖、配气机构、传动箱体采用一体化整合布局，尽可能压缩横向与纵向的占用空间，安装支架的连接点位完全匹配发动机本体的固定孔位，支架底部预留了通用的安装孔距，可适配多数小型动力设备的机架安装标准，不需要额外制作转接件即可完成装配。外形尺寸与安装边界方面，发动机本体采用立式布局，上部为缸盖与配气机构区域，侧部布置进排气接口与启动相关结构，下部为曲轴与动力输出端，整体重心落在安装支架的中心承托区域，支架的外轮廓尺寸略大于发动机底部的投影尺寸，安装时仅需要预留支架外围少量的操作空间用于紧固件拆装，同时预留出进排气管路、燃油管路、动力输出轴的连接空间，不会与周边配套部件产生干涉，支架的承托高度经过匹配设计，让动力输出轴的中心高度与多数配套设备的输入轴中心高保持一致，减少传动环节的转接结构，提升动力传递效率。
