汽车发动机进气系统节气门结构设计

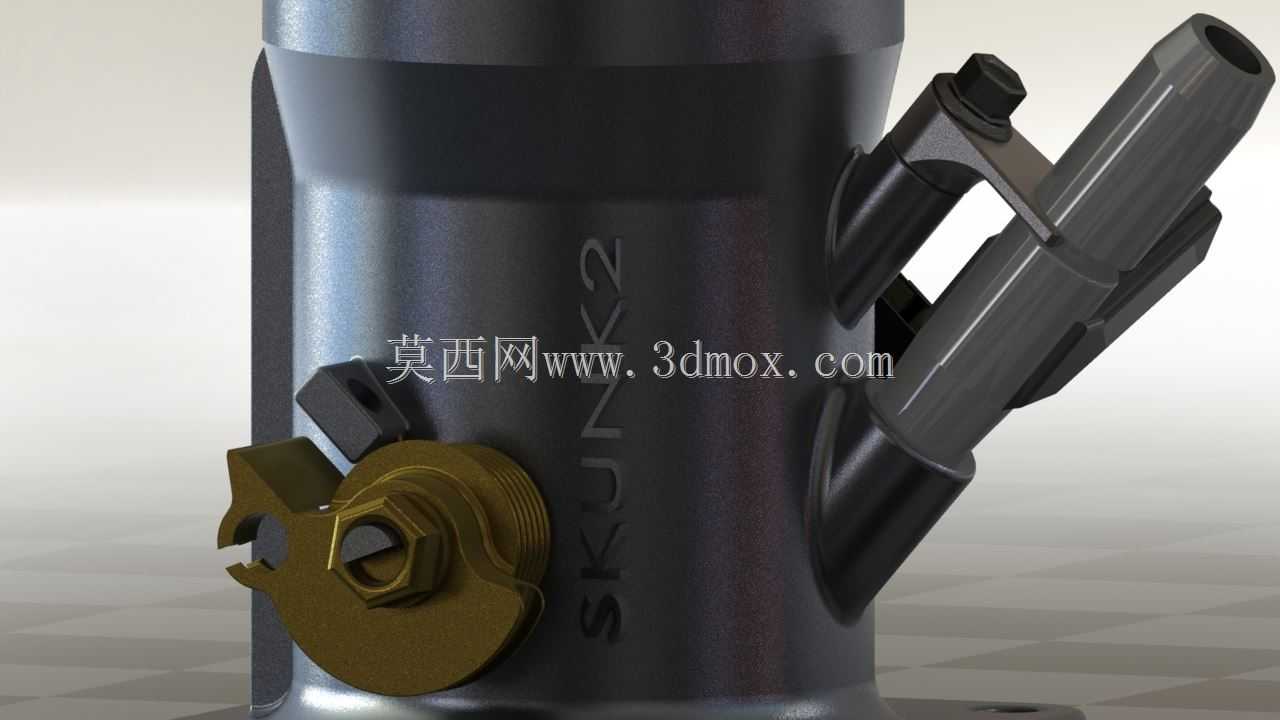

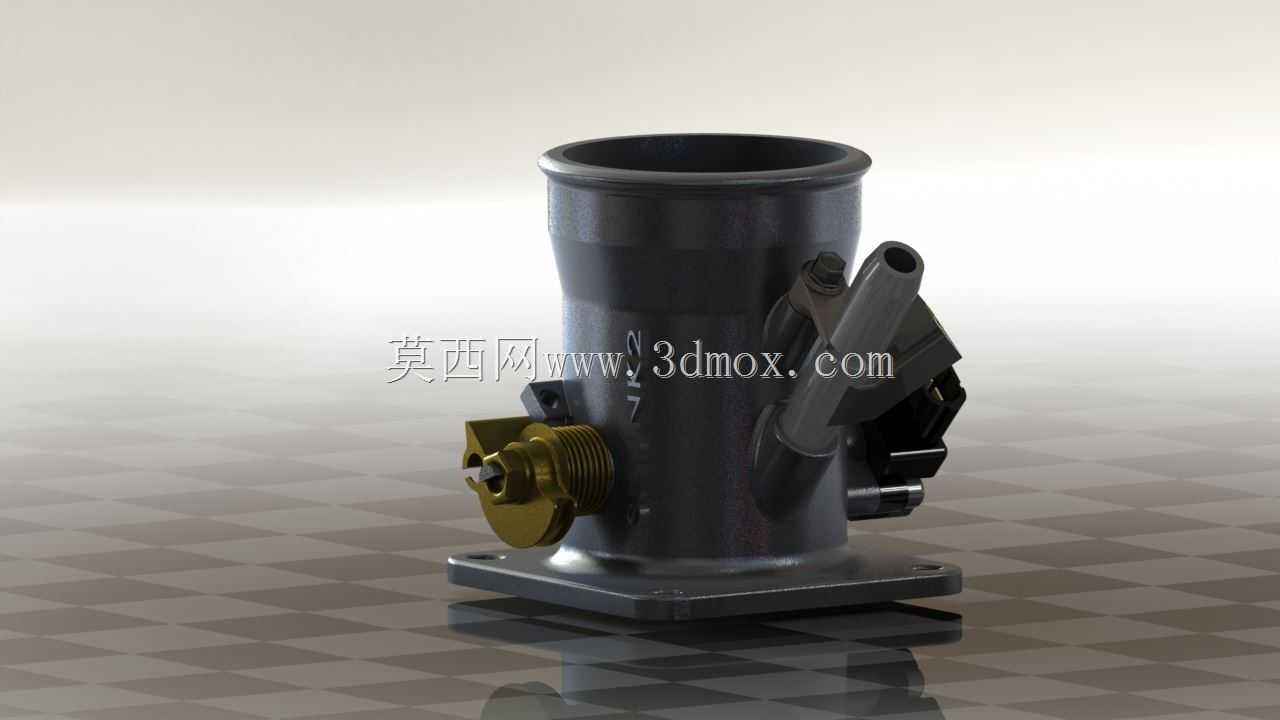

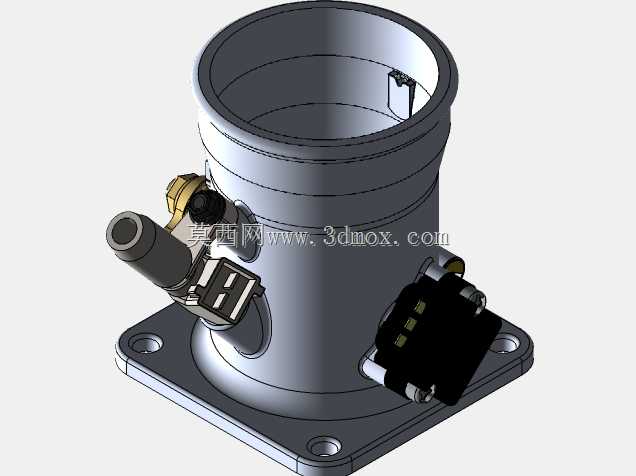

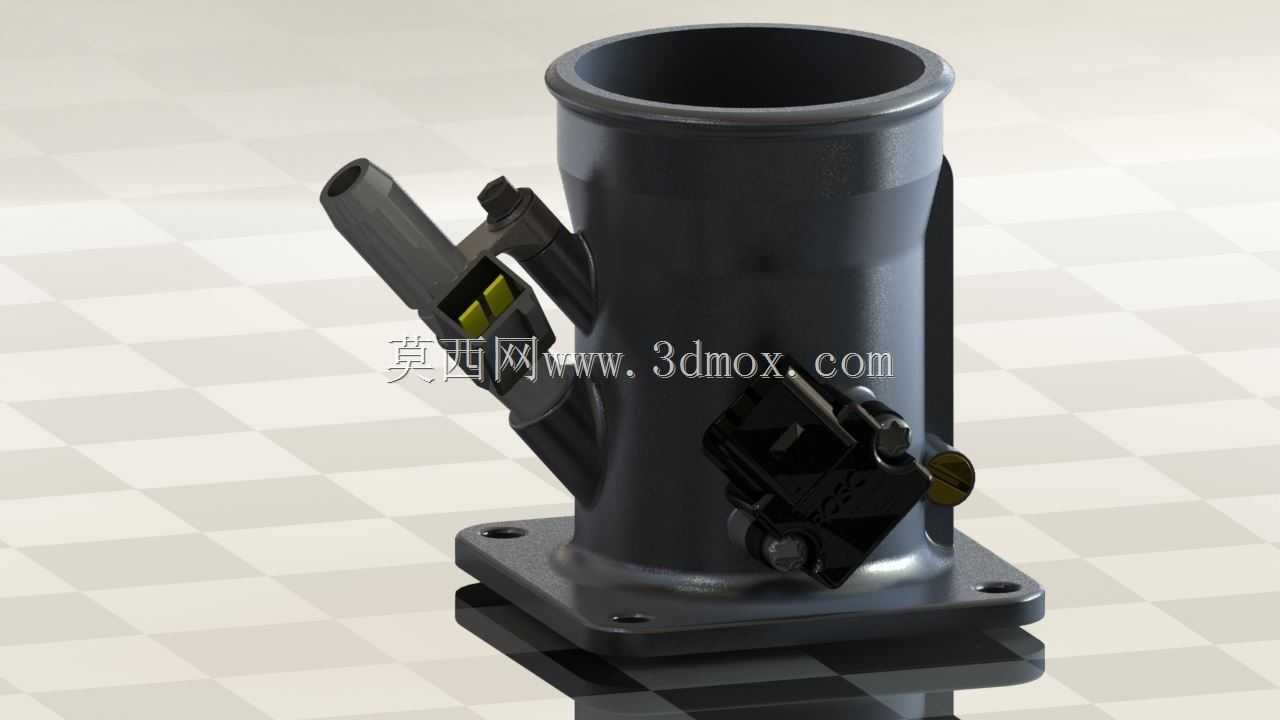

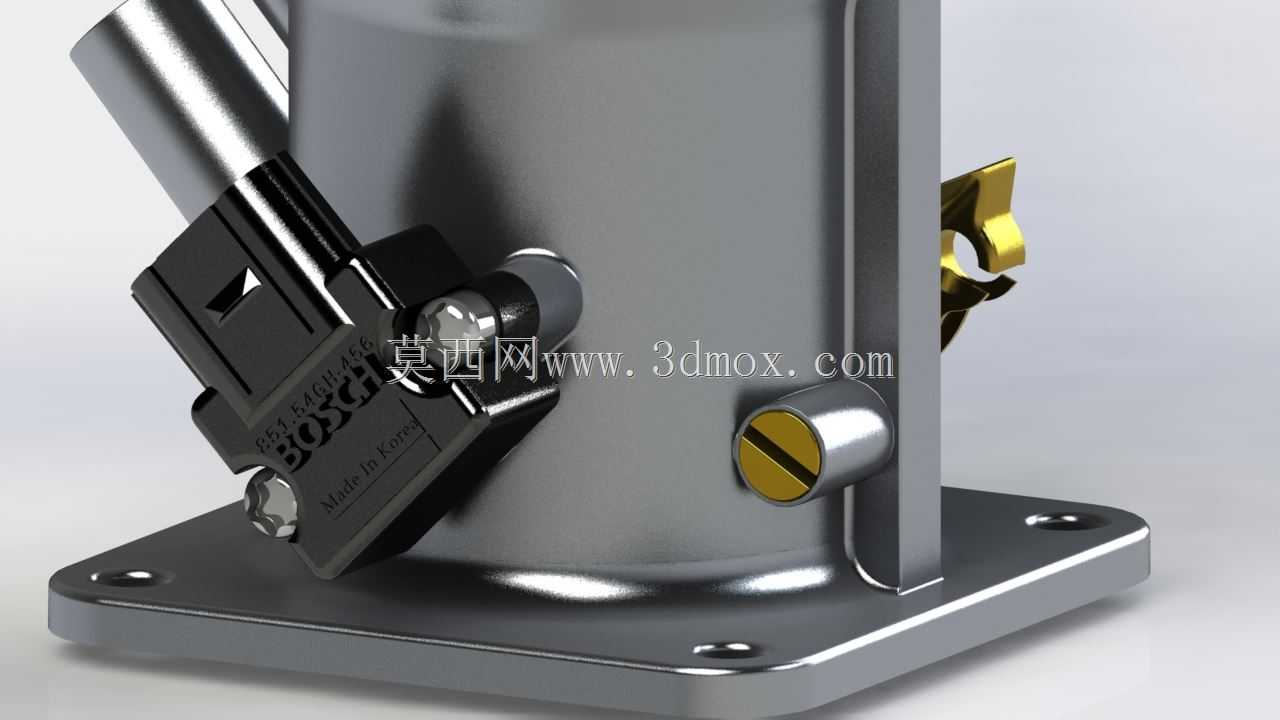

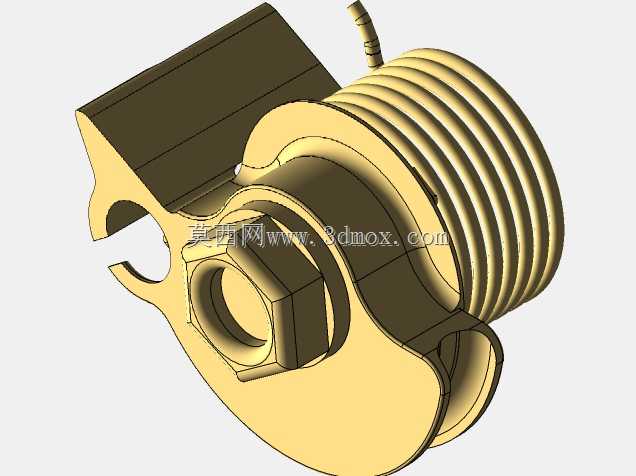

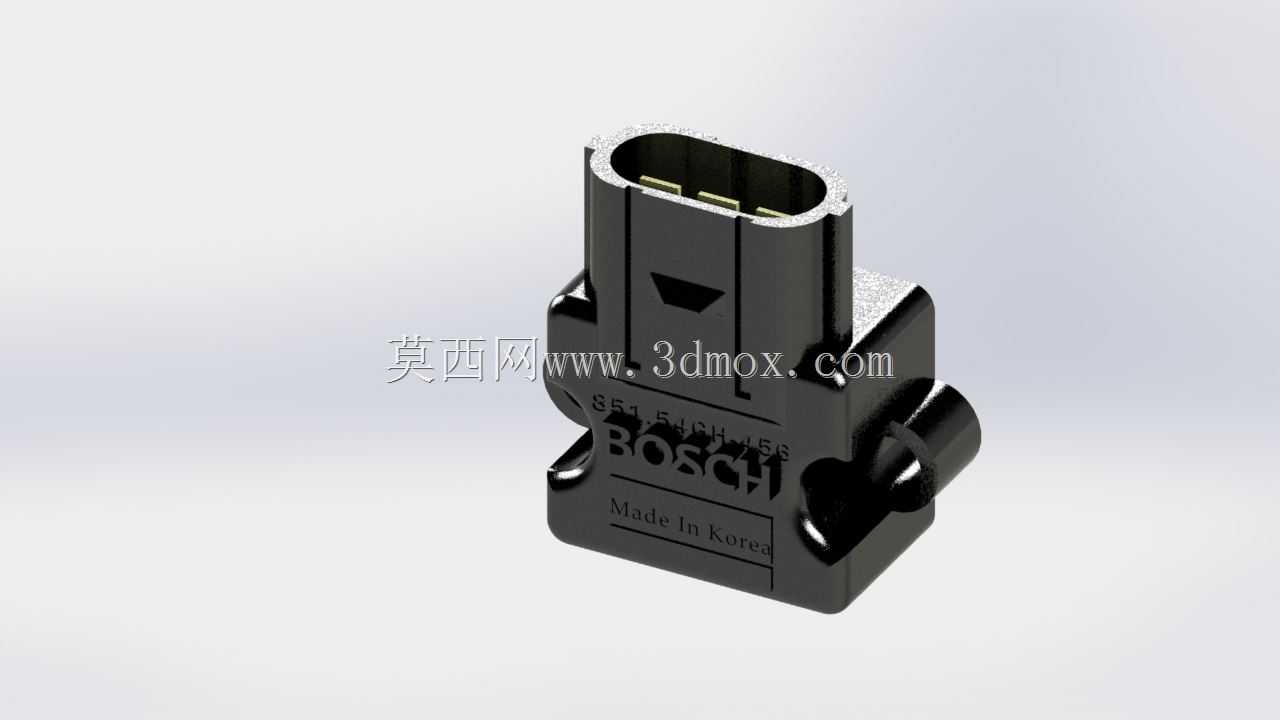

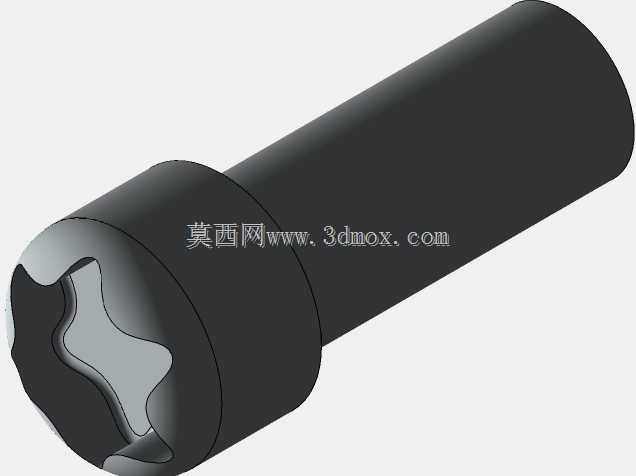

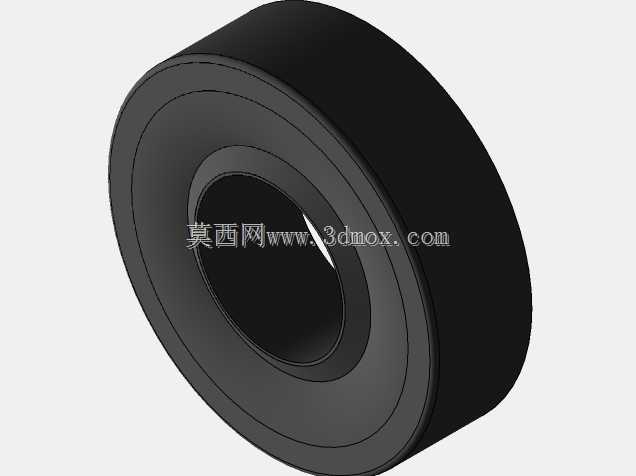

该节气门结构主要应用于汽车内燃机进气系统前端，是控制发动机进气量的核心执行部件，直接关联发动机不同工况下的空燃比匹配效果，覆盖乘用车、轻型商用车的自然吸气与小排量增压动力进气调节场景，在怠速稳定、加速响应、负荷适配等工况中承担进气通路开度调节的核心作用，直接影响发动机动力输出平顺性、燃油经济性与排放控制水平。整体结构采用方形法兰安装底座设计，底座预留四个对称分布的螺栓安装孔，可直接与进气歧管端面贴合密封，安装边界适配主流小排量发动机进气端的接口尺寸，无需额外转接结构即可完成装配，底座与主体阀腔采用一体化铸造成型后做精加工处理，保证安装面平面度与阀腔同轴度，避免装配后出现进气泄漏问题。主体阀腔为等径圆柱形通腔结构，内部设置可绕轴旋转的节流蝶阀片，阀片边缘做倒角处理，与腔体内壁保持极小的配合间隙，既保证全闭状态下的密封性满足怠速漏气量要求，又避免转动过程中出现卡滞磨损。侧部集成的位置传感与驱动组件采用模块化安装结构，驱动端通过步进电机或拉索结构带动阀轴转动，位置反馈组件可实时采集阀片转动角度，将开度信号传递给发动机电控单元，实现进气量的精准闭环控制。侧部设置的怠速调节螺钉结构可在基础标定阶段调整怠速旁通进气量，适配不同批次发动机的制造公差，保证怠速工况下的转速稳定性。整体外露金属部件做防锈镀层处理，适配发动机舱内高温、振动、多油污的复杂工作环境，结构设计上充分考虑装配维护便利性，驱动与传感组件可单独拆卸更换，无需拆解整个阀体与进气歧管的连接，降低后期运维成本。阀腔外侧的加强筋结构从底座延伸至阀腔上部，提升整体结构刚性，抵御发动机工作过程中的持续振动，避免长期使用后出现结构变形导致的阀片卡滞、开度不准等问题。
