摩托车前轮挡泥防护前翼子板结构设计

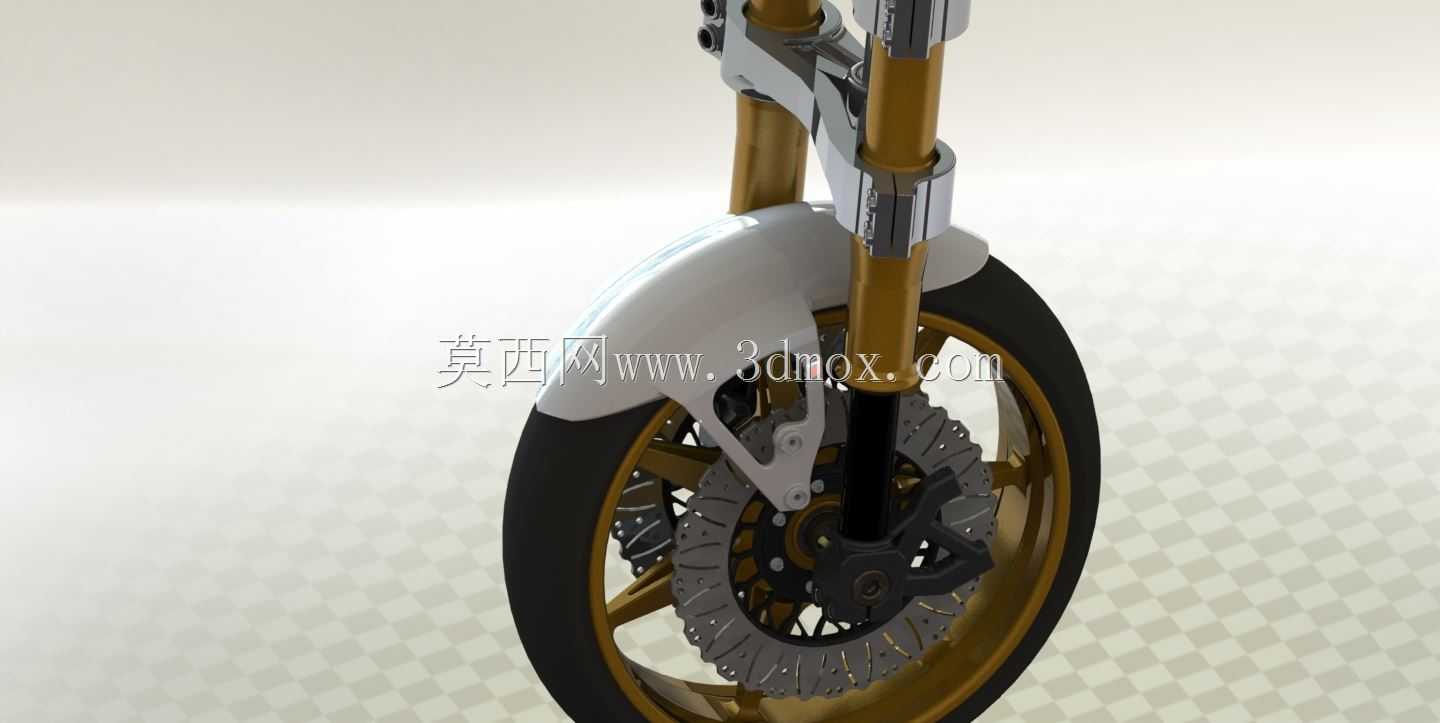

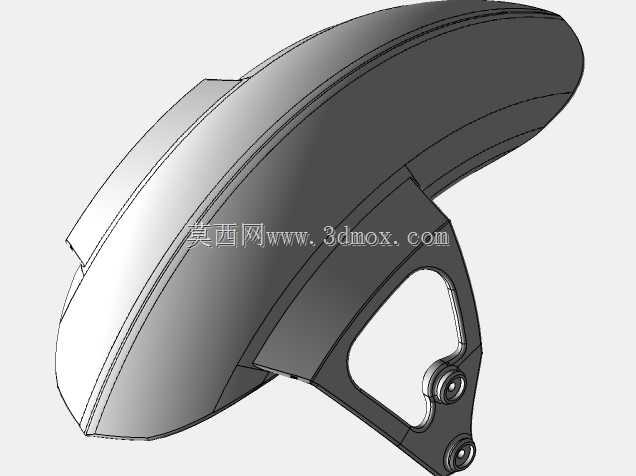

这款摩托车前翼子板主要应用于两轮摩托车前轮区域，是骑行过程中承担泥水阻隔、部件防护功能的核心外装结构件，日常行驶场景下，能够有效阻挡前轮高速转动时带起的泥水、砂石、路面积水向车身前部、骑行者腿部以及前叉、制动盘等核心部件飞溅，既能够保持车身外观整洁，减少骑行者衣物被污渍沾染的概率，也能避免硬质砂石高速撞击制动盘、前叉减震柱表面造成的部件磨损，延长前轮周边精密部件的使用寿命，在非铺装路面、雨天骑行场景下的防护作用尤为突出。从功能特性来看，这款翼子板采用贴合前轮上缘的弧形包覆结构，弧度匹配常规摩托车前轮的外轮廓曲率，包覆范围覆盖前轮顶部及前后侧上部区域，能够在不干扰前轮正常转向、上下减震行程的前提下，最大化实现挡泥防护范围，边缘做了顺滑的收边处理，既能够引导被阻挡的泥水顺着翼子板弧度向车身两侧下方导流，避免水流顺着翼子板边缘滴落到制动系统上影响制动性能，也能减少骑行过程中翼子板边缘产生的风阻，优化高速骑行时的空气流动表现。设计过程中，首先围绕前轮的运动边界做了充分的空间校核，预留了足够的前轮转向间隙、减震压缩行程空间，确保前轮在最大转向角度、减震完全压缩的极限工况下，都不会与翼子板发生剐蹭干涉；安装点位完全匹配摩托车前叉减震筒的固定位置，采用贴合减震柱外轮廓的安装支脚结构，不需要额外改动原车结构就能够实现稳固装配，支脚位置做了加强筋设计，能够承受高速骑行时的气流冲击、路面颠簸带来的振动载荷，避免长期使用出现翼子板松动、断裂的问题。外形尺寸方面，翼子板整体宽度略大于前轮轮胎宽度，能够完整覆盖轮胎的接水带起区域，纵向长度延伸至前轮中心前后侧合适位置，既不会因为长度过短导致挡泥效果不足，也不会因为长度过长影响车辆的通过性，在非铺装路面行驶时不会因为翼子板位置过低剐蹭到路面凸起。整体曲面采用流畅的过渡设计，既能够和摩托车前部的外观造型风格匹配，也能减少曲面棱角带来的应力集中问题，提升部件整体的结构强度，安装后与前叉、前轮的间隙均匀，外观协调统一，兼顾实用防护性能与外观装饰作用。
