可调径径向制动安装型摩托前减震结构

　　在两轮行走设备的前悬挂系统设计中，前减震部件承担着缓冲路面冲击、传递转向力矩、为制动系统提供安装基准的多重作用，这款内径43mm的可调式前叉结构，主要适配中大排量运动型两轮摩托的前轮悬挂场景，也可经过参数调整后用于电动两轮性能车、定制改装复古摩托的前悬挂搭建。从实际使用场景来看，这类前叉多应用在需要兼顾铺装路面运动操控与非铺装路面滤震性能的车型上，日常通勤时可以过滤路面细碎颠簸带来的振动，降低骑行过程中手部的疲劳感，激烈驾驶过弯时又能提供足够的支撑刚度，避免制动点头幅度过大影响车身姿态，在非铺装路面行驶时，可调的阻尼特性可以根据路面颠簸程度调整回弹与压缩阻力，避免减震器打底或者回弹过度造成的车轮抓地力不足。

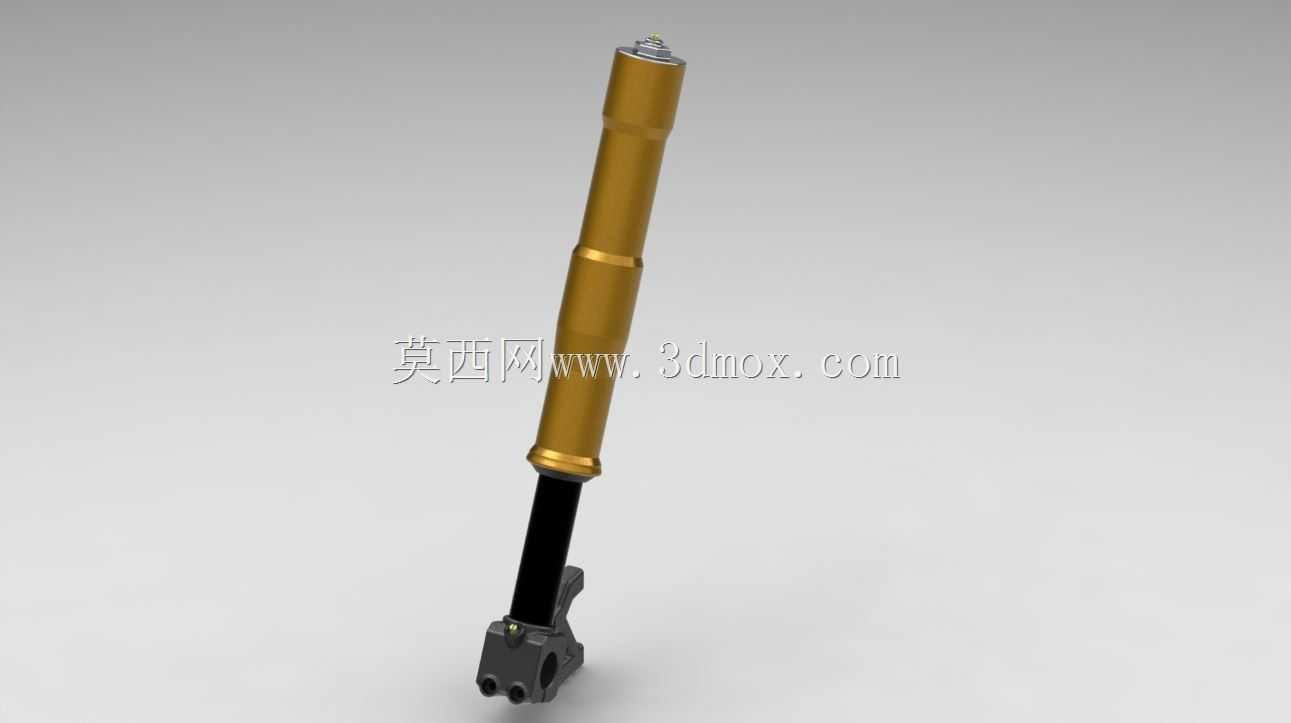

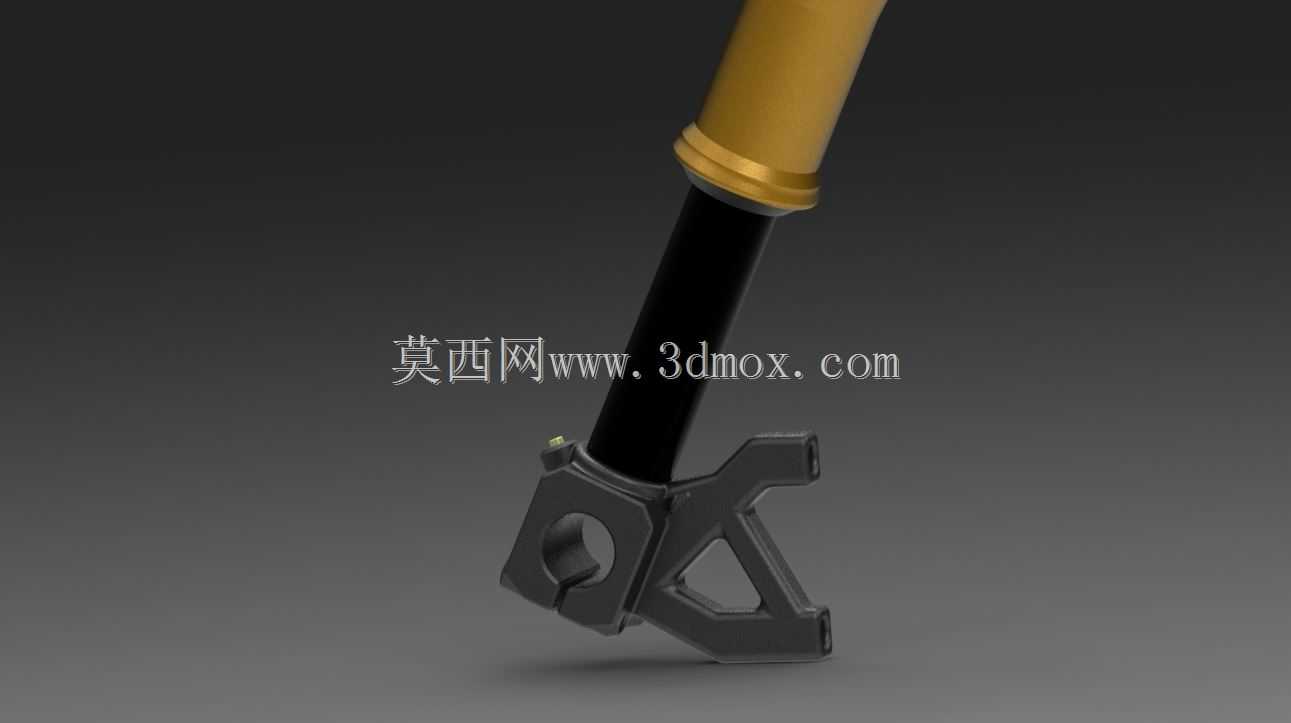

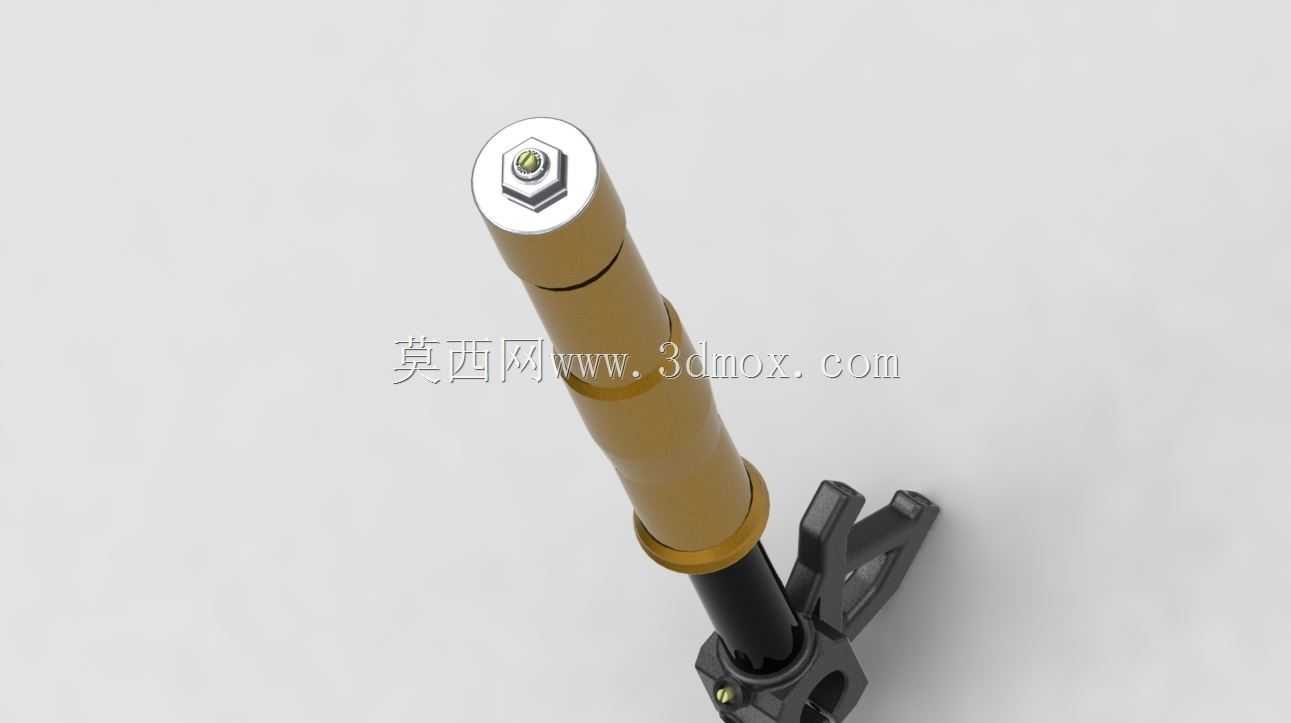

　　从功能特性上看，这款前叉采用正置式结构布局，金色的外管部分为减震器的储油腔与阻尼调节机构容纳段，黑色的内管为活动工作段，下端的安装支座直接预留了径向制动器的安装孔位，不需要额外加装转接码即可适配径向安装的对向多活塞制动卡钳，相比传统轴向安装的卡钳支座，径向安装的结构可以大幅提升制动时的卡钳刚性，减少大力制动时的支座形变，提升制动手感的线性程度。43mm的内管内径属于运动型车型的主流配置，相比小直径内管的前叉，大直径内管可以提供更高的抗弯扭刚度，在承受前轮侧向力、制动力矩的时候形变更小，转向指向性更精准。全可调的设计意味着使用者可以根据自身载重、骑行风格、路面情况分别调整压缩阻尼、回弹阻尼以及预载，单人轻装骑行时可以调软阻尼获得更舒适的滤震效果，双人载重或者激烈驾驶时调硬阻尼获得足够的支撑性。

　　设计思路上，这款结构在建模时优先考虑了安装边界的通用性，下端的轮轴安装位采用标准开口槽结构，适配主流17寸运动轮毂的轮轴直径，径向卡钳的安装孔距采用通用的100mm规格，能够兼容市售多数主流径向四活塞卡钳的安装需求，不需要对支座进行二次加工。减震器的上端联板安装位直径做了统一的公差匹配，适配多数市售改装上联板、方向柱的夹紧尺寸，降低改装替换的适配成本。结构上采用了常见的弹簧阻尼分离布局，弹簧布置在内管腔体中，阻尼阀系设置在底部，油液与弹簧腔体做了部分隔离，减少长时间工作后油液乳化对阻尼特性的影响，外管表面做了硬质阳极氧化处理，建模时预留了表面处理层的厚度尺寸，避免加工后装配尺寸出现偏差。

　　安装边界方面，这款前叉的总行程设定在120mm左右，属于运动街车的常用行程范围，完全压缩后的下端支座与外管下端的间隙预留了15mm的安全距离，避免极限压缩时出现金属硬碰撞。制动器安装面与轮轴中心的垂直距离经过精准核算，适配直径300-320mm的前制动盘，安装卡钳后不会出现制动盘与卡钳本体干涉的情况，转向限位块的接触位置也在建模时做了预留，左右打满方向时前叉外管不会与车架、油箱护板发生剐蹭。内管与外管的配合段采用了低摩擦的衬套结构，建模时预留了衬套的压装过盈量以及油封的安装槽位，油封槽的尺寸符合通用减震器油封的规格，后期维护更换配件不需要定制非标密封件。在实际建模过程中，各个部件的配合公差都按照机械加工的常规精度做了预留，外管与内管的滑动配合间隙控制在0.02-0.04mm之间，既保证滑动顺畅不会卡滞，又不会因为间隙过大出现减震器内泄、行驶过程中前叉晃动的问题。下端的制动支座与内管的连接部分采用了过盈压装加焊接的结构形式，建模时特意在连接处做了应力释放的圆角过渡，避免长期承受制动力矩后出现焊缝开裂的问题，支座上的安装螺栓孔做了沉头处理，螺栓安装后不会突出安装面，避免卡钳安装后出现贴合不严的情况。
