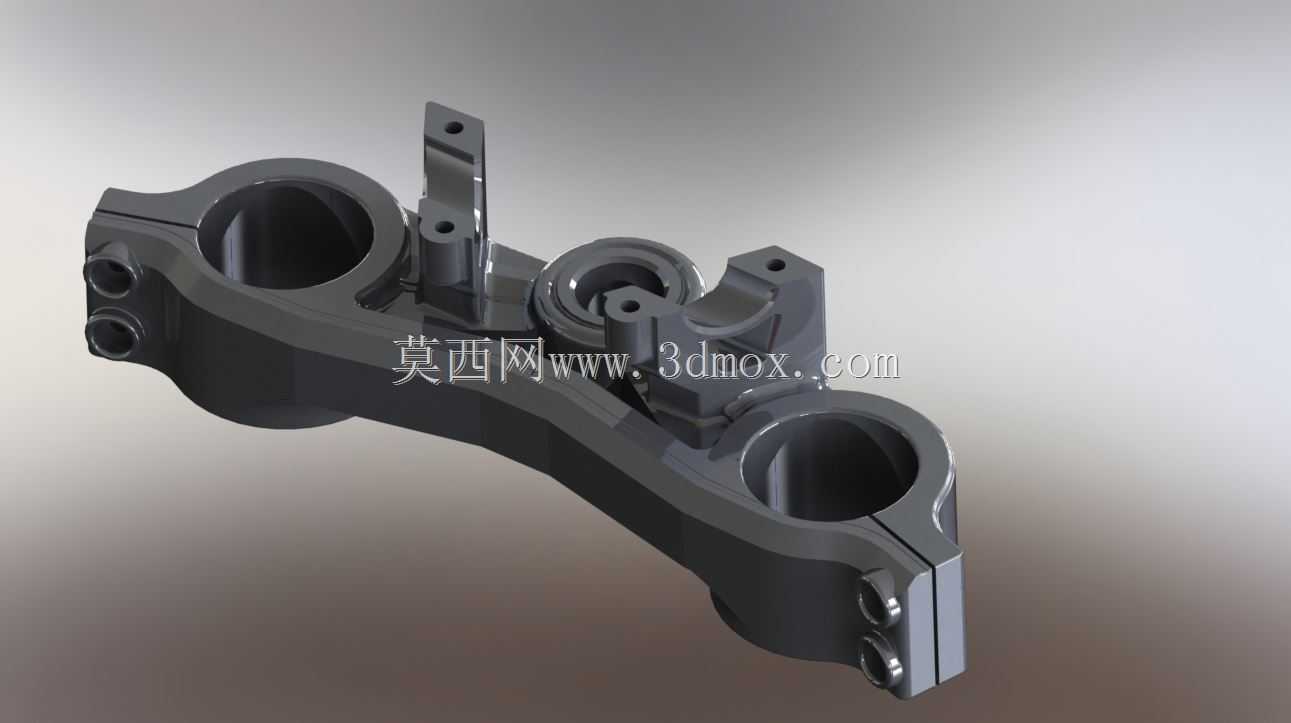

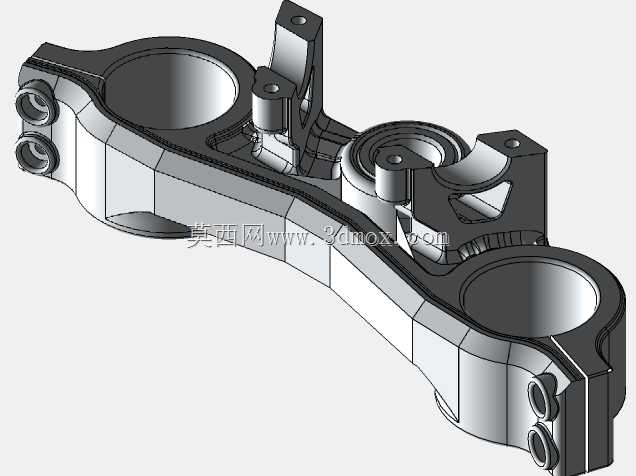

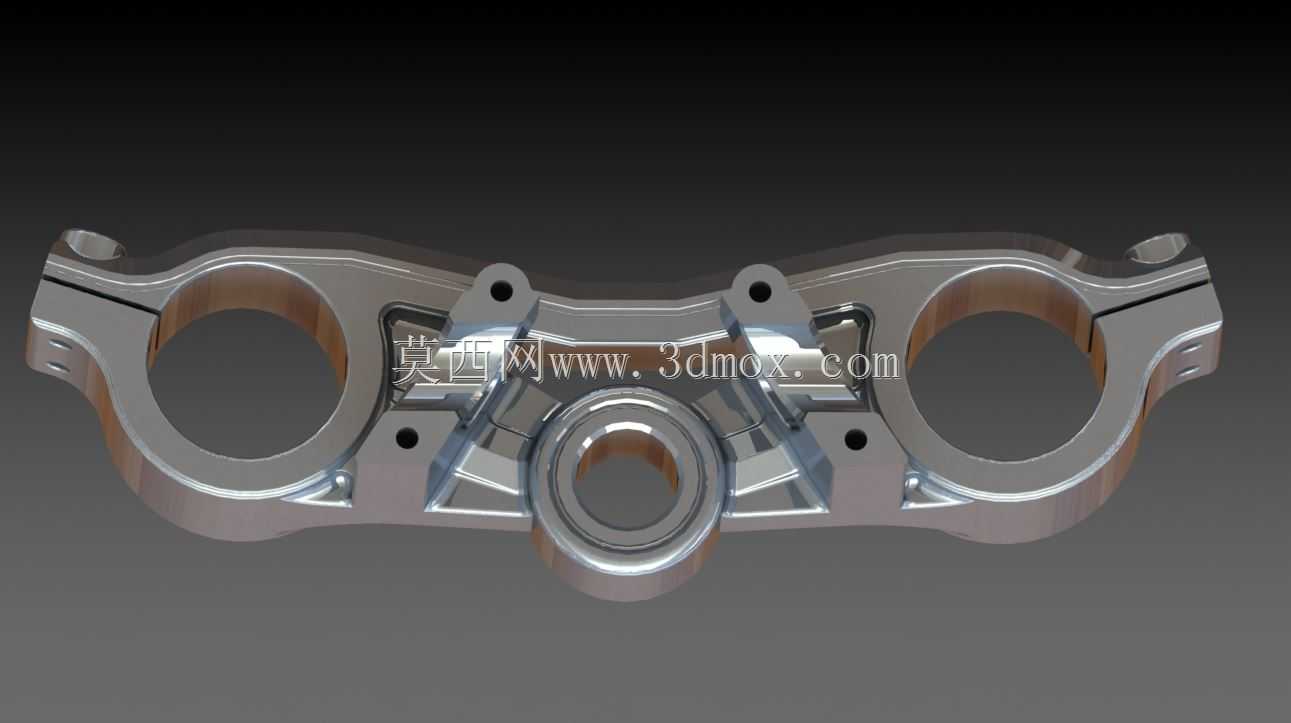

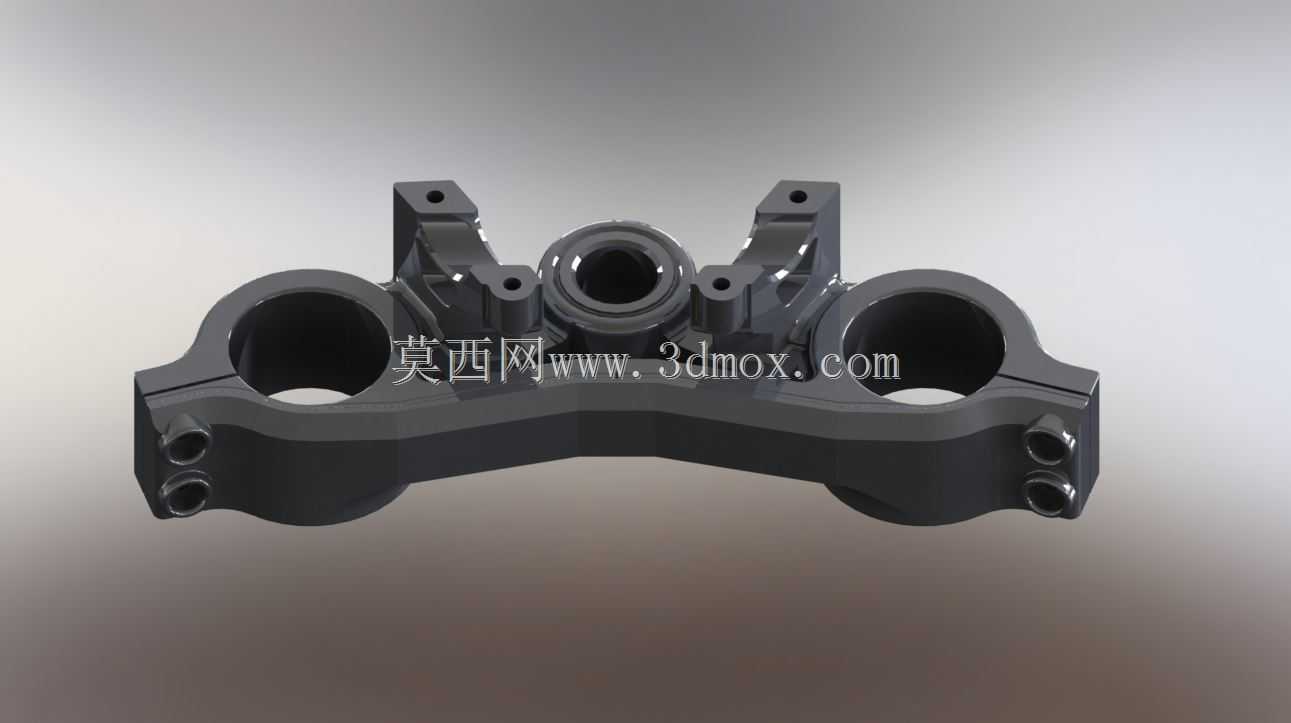

43mm规格摩托车前叉连接上夹结构

　　在两轮摩托的前悬架系统里，上叉夹是承担前叉管定位、上联板连接功能的核心受力构件，日常骑行过程中，前轮受到的路面冲击、转向时的侧向力矩、制动时的前倾载荷，都会通过前叉管传递到这个部件上，再分散到车架转向立管区域，因此它的结构强度、安装精度直接影响整车的转向手感与行驶稳定性。这款适配43mm直径前叉管的上叉夹，在结构设计上优先考虑了载荷传递路径的合理性，主体采用对称式布局，两侧的大直径通孔为前叉管安装位，孔位的同轴度公差需要控制在极小范围内，避免装配后两根前叉管出现平行度偏差，导致转向卡滞、前减震偏磨的问题。中间位置的凸台结构用于连接转向柱上端的固定位，周边的螺栓过孔则负责与上联板完成锁紧，每个孔位周边都做了局部加厚处理，

　　抵消螺栓预紧力带来的局部应力集中，防止长期使用后出现孔位变形、锁紧失效的情况。从实际安装边界来看，两侧安装孔的中心距需要匹配对应车型的前叉开档尺寸，安装面的平面度要求较高，确保与上联板贴合后没有间隙，避免行驶过程中出现连接松动产生的异响。结构过渡区域全部采用大圆角平滑过渡，没有尖锐的直角转角，这一设计一方面是减少机加工过程中的应力残留，另一方面是在承受交变冲击载荷时，避免应力集中点成为疲劳裂纹的起始位置，提升部件的疲劳寿命。在功能实现上，这个部件除了承担基础的连接定位作用，还需要为前减震的上端提供足够的支撑刚度，在大力制动、过坑洼路面时，限制前叉管的上端位移，避免前叉出现过度形变影响操控精度。设计过程中需要平衡刚度与轻量化的关系，

　　在非主要受力区域做了局部的减材挖空处理，在不降低整体结构强度的前提下，尽可能降低部件自重，减少前悬架的簧下质量，提升减震系统的响应速度。从加工工艺适配性来看，该结构适合采用锻造毛坯后CNC精加工的方式生产，锻造工艺可以让金属纤维流向沿着部件的受力方向分布，相比铸件拥有更好的力学性能，精加工时重点保证安装孔的尺寸精度、表面粗糙度，以及各个安装面的位置公差，确保装配后各部件的配合精度符合设计要求。实际装车场景中，这类上叉夹多用于中大排量的运动型摩托、越野摩托，这类车型的使用场景更复杂，对前悬架的连接强度要求更高，部件的结构设计需要兼顾日常公路行驶的平顺性，以及非铺装路面、激烈驾驶时的抗冲击能力，在极限工况下不能出现断裂、变形的情况，

　　保障骑行安全。在建模过程中，需要重点还原各个安装孔的相对位置、配合尺寸，以及过渡区域的圆角细节，这些细节直接影响后续结构力学仿真的准确性，也能为后续的加工工艺编制提供准确的三维参考，避免因模型尺寸偏差导致实际生产出的部件无法完成装配。
