四缸内燃发动机缸体结构设计展示

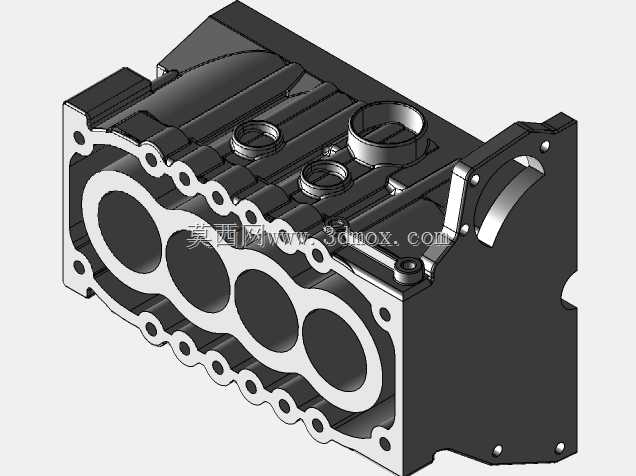

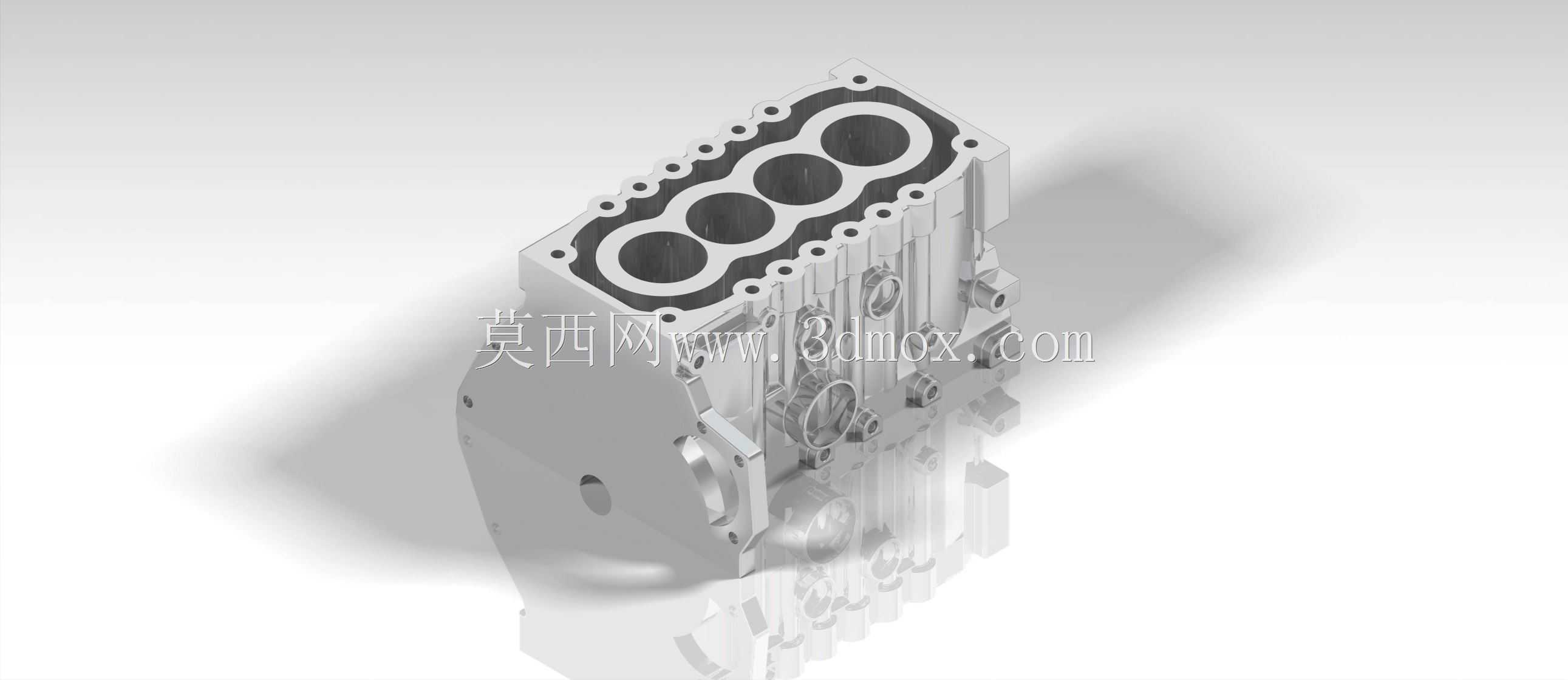

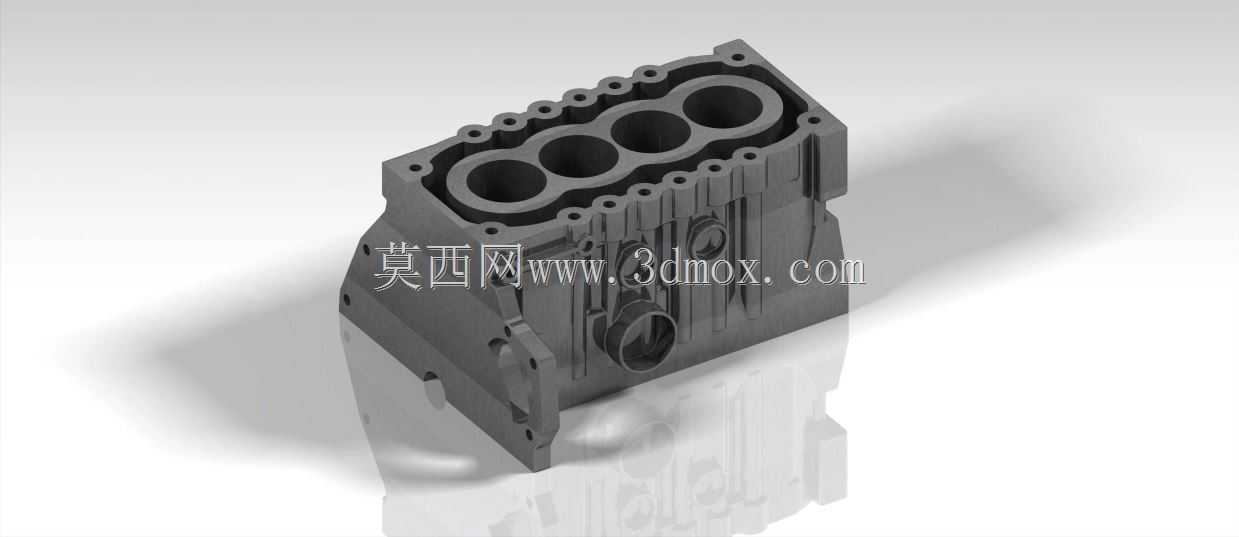

这款四缸发动机缸体是内燃动力系统的核心承载基体，广泛适配民用乘用车、轻型商用车、小型工程作业机械的动力总成场景，是整台动力单元实现配气、曲柄连杆运动、冷却润滑循环的基础安装载体。在实际动力运行过程中，缸体需要为活塞往复运动提供精准的气缸孔道导向，同时集成布置曲轴安装座、凸轮轴装配位、润滑油道、冷却水道以及各类外围辅件的安装接口，承受活塞做功传递的交变冲击载荷、高温燃气热负荷以及整机运行的振动应力，是决定动力单元可靠性、服役寿命与运行稳定性的核心结构件。从设计思路来看，该缸体采用直列四缸的经典排布方案，整体采用一体化铸造成型后做精密机加工的工艺路线，气缸孔沿缸体长度方向等距排布，相邻缸孔之间预留合理的壁厚空间，既可以布置连通的冷却水流腔，保证各缸工作温度均匀一致，避免局部过热导致的形变失效，也能在缸孔周边设计均匀分布的缸盖螺栓孔位，通过规定力矩的螺栓锁紧实现缸盖与缸体的密封配合，防止燃烧室高压燃气泄漏。缸体下部的曲轴箱区域采用加强筋交错布局的结构设计，在不额外增加过多整机重量的前提下，大幅提升缸体整体的结构刚度，抵消曲轴高速旋转、活塞往复运动产生的侧向冲击力，避免缸体在长期交变载荷下出现形变开裂。从安装边界来看，缸体顶面为平面度要求极高的缸盖结合面，加工有定位销孔与密封胶圈槽，保证与气缸盖、气缸垫的贴合密封性；缸体前端面布置正时机构、水泵、机油泵的安装定位接口，后端面预留飞轮壳、变速器的连接定位止口，两侧面分别设计进排气侧辅件、发动机悬置支架、机油滤清器、各类传感器的安装凸台与螺纹孔，所有安装孔位的位置度、同轴度都经过精密公差匹配，能够保证各外围部件装配后无干涉、运行无卡滞。缸体内部的润滑油道采用钻孔与铸腔结合的设计，能够将机油泵输送的压力润滑油精准引导至曲轴主轴颈、连杆轴颈、凸轮轴轴颈等摩擦副位置，形成稳定的油膜降低运动磨损；冷却水道采用环绕各气缸孔的连通式设计，让冷却液能够持续带走燃烧室传递的热量，保证缸体始终处于合理的工作温度区间，避免热变形影响活塞与缸孔的配合间隙。
