卧式卷装纸巾承托取用支架结构设计

　　这款卷装纸巾承托结构，核心适配市面主流标准空心卷装擦拭纸、厨房卷纸、商用擦手卷纸的使用场景，既可以放置在家庭厨房台面、卫生间洗手台、办公区茶水间桌面作为固定式取用支架，也能通过底座预留的安装孔位，配合紧固件固定在餐饮门店操作工位旁、实验室操作台边、生产车间巡检点位的立面墙面上，满足不同场景下的单手撕取纸巾需求，避免卷纸随意放置造成的污染、滚落问题。

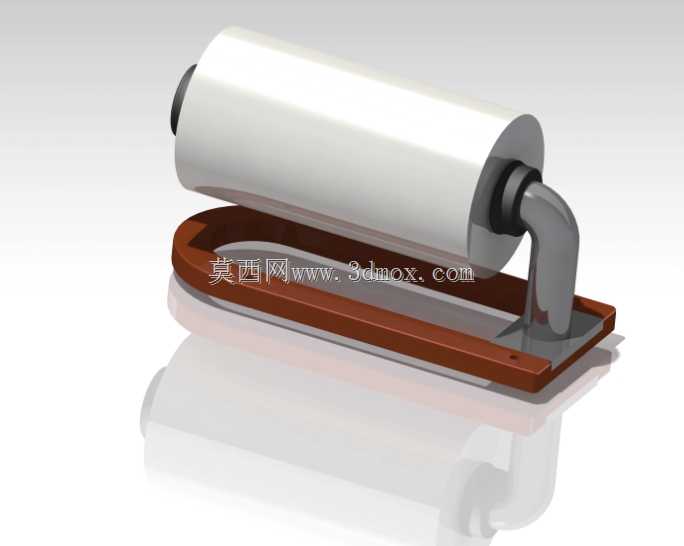

　　从实际使用的功能逻辑出发，结构设计优先考虑卷纸更换的便捷性与取用过程的稳定性：承托卷纸的空心管采用两端嵌套橡胶堵头的限位方式，无需额外的卡扣、锁止结构，更换卷纸时只需将任意一端的橡胶堵头拔出，抽出空心管穿入新的卷纸内芯，再将橡胶堵头复位卡入支架侧臂的定位槽即可完成更换，整个操作无需工具，单次更换耗时不超过十秒，适配内芯直径30mm至40mm的常规卷纸产品，兼容不同克重、不同幅宽的卷装纸巾。侧臂采用弯折成型的金属支撑结构，与底部承托板采用焊接方式连接，焊缝位置做圆弧过渡处理，避免锐边划伤使用者，支撑臂的弯折角度经过反复验证，能够保证卷纸在转动出纸过程中不会出现侧倾、卡滞，出纸阻尼适中，单手拉扯纸巾时可依靠卷纸自身转动送出足够长度，同时不会因为阻尼过小导致卷纸过度松脱散落。

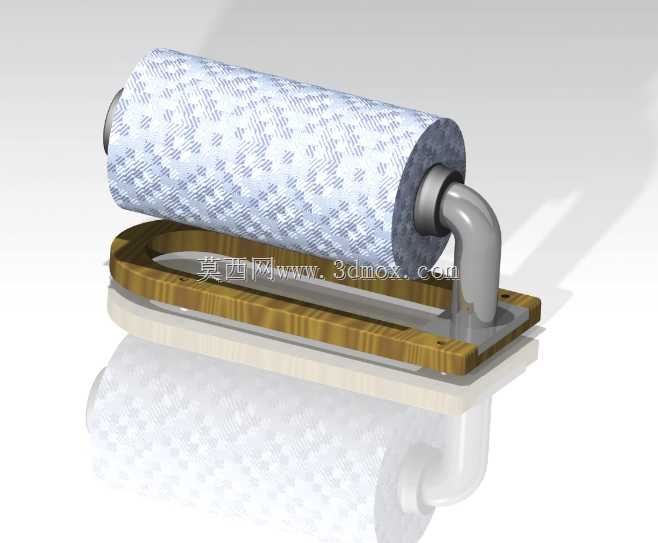

　　底部承托结构采用矩形板作为承载主体，下方搭配木质底座，木质底座一方面可以增加整体结构的自重，放置在光滑台面时无需额外固定也能保持稳定，拉扯纸巾时不会出现支架移位、侧翻的情况；另一方面木质材质的触感温润，与金属、塑料部件搭配能够适配多数家居、办公场景的装修风格，不会像全金属结构那样在接触台面时产生刺耳的碰撞噪音，也能避免金属底座长期接触潮湿台面出现锈蚀、污染台面的问题。矩形承托板的边缘做了15度的向上翻边处理，能够承接撕取纸巾时产生的少量碎纸屑，避免纸屑直接掉落在台面增加清洁工作量，翻边高度控制在8mm，既能够阻挡纸屑滑落，也不会因为过高影响纸巾的正常撕取操作。

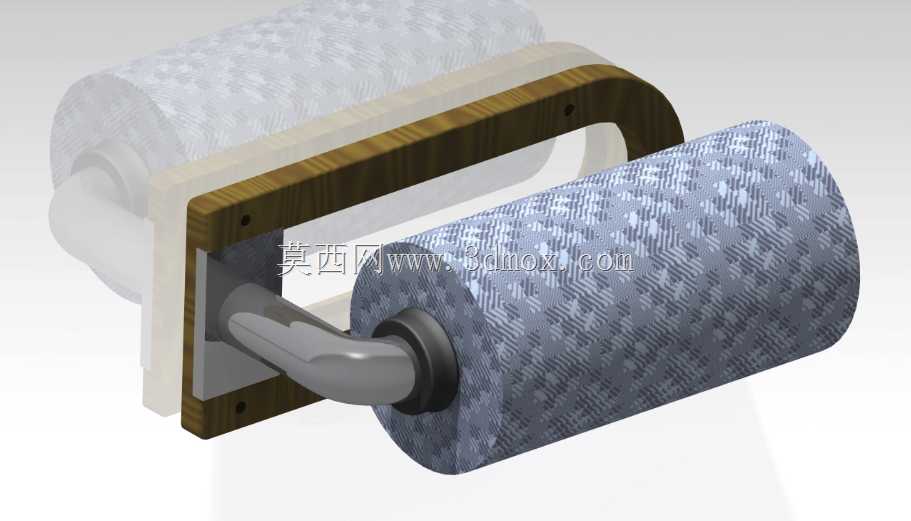

　　从安装边界的尺寸参数来看，整体结构的横向总宽度控制在280mm以内，纵向深度为120mm，整体高度为160mm，放置在台面上时占用的台面空间不足0.04平方米，不会过多挤占操作台的可用面积；如果采用壁挂安装方式，底座预留的两个安装孔中心距为180mm，适配常规的膨胀螺丝、自攻螺丝安装尺寸，安装完成后结构突出墙面的距离为130mm，不会因为突出过多造成过往人员的磕碰。空心管的直径为25mm，长度为240mm，能够适配幅宽220mm以内的所有标准卷装纸巾，覆盖了家用卷纸、厨房擦手纸、商用大盘纸小规格款的绝大多数使用需求。

　　设计过程中针对不同使用场景的耐用性做了对应优化：金属部件的表面采用喷塑处理，能够抵御厨房、卫生间场景下的潮气、油烟侵蚀，长期使用不会出现掉漆、锈蚀问题；两端的橡胶堵头采用耐老化的丁腈橡胶材质，反复插拔也不会出现开裂、变形，与空心管的配合紧度适中，既不会因为过松导致使用过程中堵头脱落，也不会因为过紧造成更换卷纸时插拔困难；木质底座表面做了防水涂层处理，溅水后只需用抹布擦拭即可，不会出现吸水膨胀、发霉的问题。结构整体没有复杂的传动部件、易损零件，正常使用场景下的使用寿命可达五年以上，后期维护仅需定期擦拭表面积灰、清理承托板上的纸屑即可，无需额外的润滑、部件更换操作。

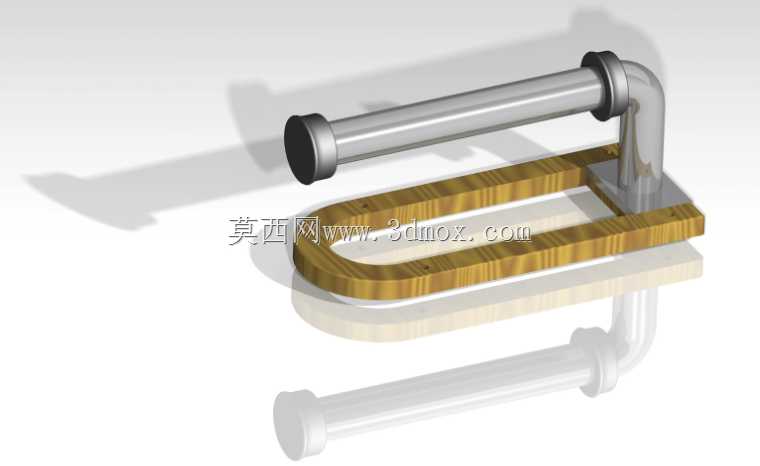

　　在出纸逻辑的细节处理上，支撑臂的定位槽采用开口式设计，橡胶堵头卡入后留有0.5mm的转动间隙，保证卷纸转动时的顺畅度，同时在承托板靠近出纸的一侧做了微小的锯齿形压边，撕取纸巾时只需将纸巾向压边方向轻压拉扯，即可整齐断开纸巾，无需双手配合撕扯，对于手上沾有水、油污或者食材的使用者来说，单手即可完成取纸、断纸的全部操作，能够有效避免手上的污渍沾染到剩余的卷纸，也能提升取用效率。整个结构的部件数量仅为7个，分别是木质底座、矩形金属承托板、弯折金属支撑臂、空心纸辊、两个橡胶堵头、固定底座与承托板的紧固件，生产装配流程简单，适合批量加工制造，装配过程中无需复杂的工装夹具，普通的焊接、紧固工具即可完成整机组装，生产成本可控，同时因为部件少，后期如果出现部件损坏，单独更换对应零件即可，无需整体报废，降低了全生命周期的使用成本。
