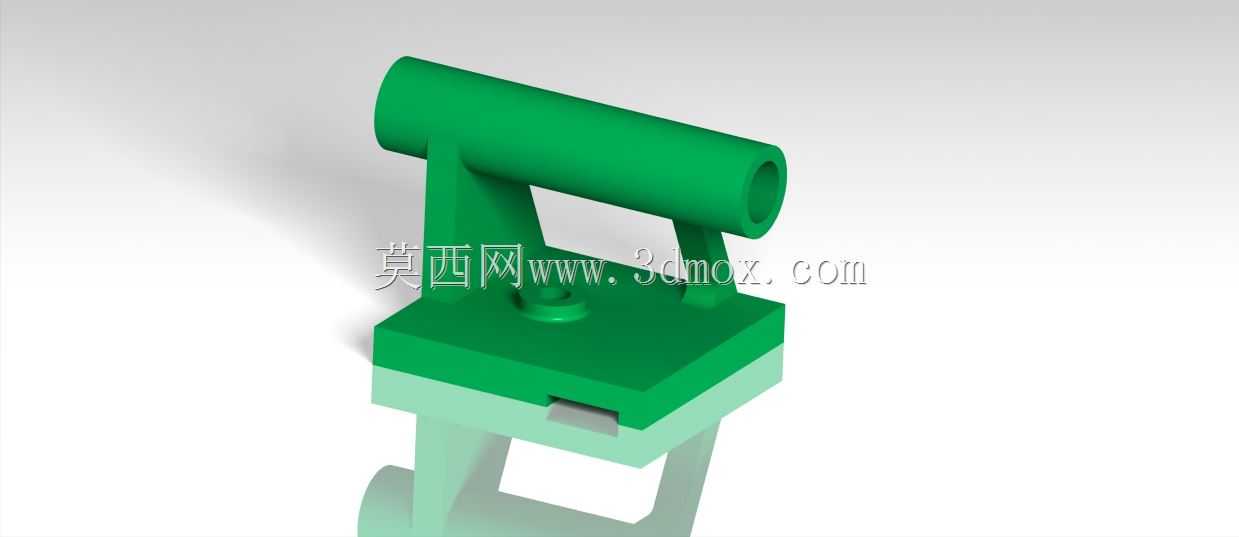

带横向套筒的立式支撑连接结构件

　　这类带横向套筒的立式支撑连接结构，在轻工输送线、小型工装夹具台、非标自动化设备的侧向导向单元里应用十分普遍，核心作用是为穿装在横向套筒内的导向轴、转动销轴提供稳定的支撑基准，同时通过下方的基座结构完成与设备主框架的固定连接，避免悬臂轴类部件在长期往复运动、受径向载荷时出现挠度变形、转动卡滞的问题。从结构功能拆分来看，上部的横向套筒为整根构件的核心功能段，内孔需根据适配的轴径做公差匹配，若用于转动销轴场景，内孔表面粗糙度需控制在Ra1.6以内，减少销轴转动时的摩擦阻力，若用于滑动导向轴场景，可在内孔加装铜套或直线轴承衬套，预留对应的衬套安装台阶与注油孔位，适配不同的运动速度与载荷工况。套筒与下方立板的连接位置做了等厚度的圆弧过渡，

　　没有尖锐的直角应力集中点，能有效抵消设备运行时传递到连接位置的交变载荷，避免长期受载后出现焊缝开裂、基体断裂的问题。下方的方形基座为安装固定段，基座上预留的两个凸台定位孔，可与设备框架上的定位销做精准配合，保证构件安装后的位置度偏差控制在0.05mm以内，基座侧边的卡槽结构可快速卡入框架的型材槽内，减少安装时的对位调整时间，不需要额外做复杂的工装定位就能完成快速装配。设计这类构件时，首先要根据所支撑轴的额定载荷、悬臂长度核算套筒的壁厚与立板的厚度，若轴端承受的径向载荷超过500N，立板厚度需比常规选型增加20%，同时在立板与基座的连接位置增设三角加强筋，进一步提升整体结构的抗扭、抗弯性能；

　　套筒的长度要根据轴的滑动行程或转动支撑跨距确定，保证轴在全行程运动时，与套筒的接触长度不低于轴径的1.5倍，避免出现轴端翘曲的问题。安装边界方面，基座的底面为全加工基准面，平面度公差控制在0.02mm以内，保证安装后与框架表面完全贴合，不会出现安装倾斜导致套筒内孔与轴的同轴度超差；构件整体的高度方向尺寸，要根据设备内部的安装空间预留至少10mm的操作间隙，方便后期对套筒内的衬套、销轴做维护更换，横向套筒的两端要预留足够的轴端伸出空间，方便安装轴端挡圈、锁紧螺母等紧固件，不会与周边的管线、其他构件产生运动干涉。这类构件的材质通常根据使用场景选择，普通工况下采用HT200灰铸铁铸造后加工，具备较好的减震性能，

　　能降低轴运动时产生的振动传递到设备主框架；重载或有耐腐蚀要求的场景下，可采用304不锈钢焊接后整体加工，或采用高强度铝合金做硬质阳极氧化处理，兼顾结构强度与轻量化需求，适配食品加工、医药生产等对卫生要求较高的设备场景。在实际建模过程中，要注意区分加工面与非加工面的尺寸公差，非加工面的铸造圆角统一取R3-R5，避免铸造时出现应力集中导致的铸件缺陷，加工面的尺寸链要从安装基准面开始标注，保证加工时的基准统一，减少累计误差，套筒内孔与基座安装面的垂直度公差要控制在0.03mm/100mm以内，确保轴安装后转动或滑动顺畅，不会出现别劲的问题。
