可调式金属铰接连接组件结构设计

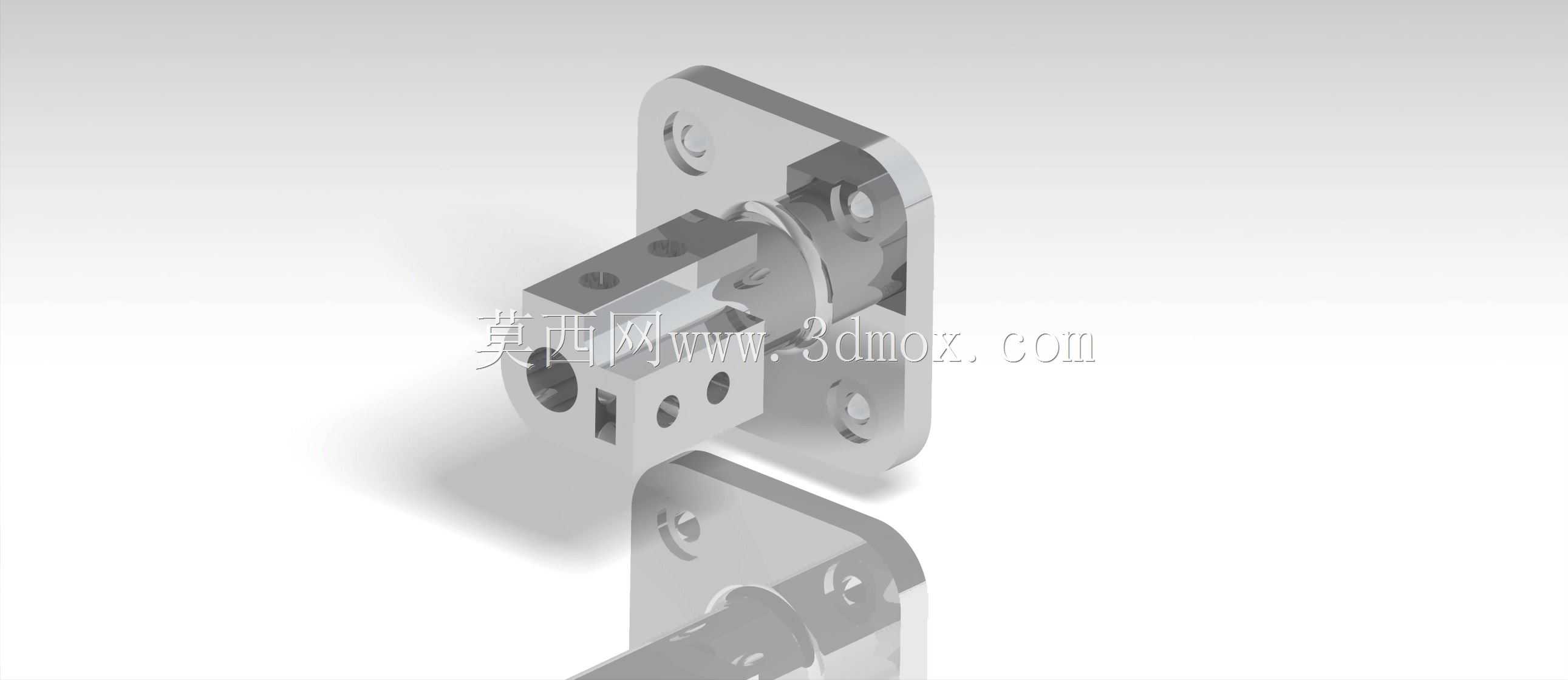

　　做机械结构设计快十二年，这类铰接连接组件在各类需要实现相对转动、角度微调的设备结构里出镜率极高，小到工业机柜的门板开合、自动化产线的防护门铰接，大到小型工装夹具的角度调节模块、检测设备的翻盖支撑结构，都能看到同原理结构的应用。这次拆解的这套铰接组件，从结构布局来看，采用了双安装板配合中间转动芯轴的设计思路，两块安装板分别对应需要实现相对转动的两个固定端，安装板上预留的沉头安装孔位，适配常规的内六角圆柱头螺钉安装，孔位间距做了等距标准化设计，能直接适配市面上多数通用型材、钣金机架的安装孔距，不需要额外做安装面的二次打孔适配，能大幅缩短现场装配的调整时间。中间的转动配合部分没有采用一体式铆接结构，而是做了分体式的芯轴配合限位结构，

　　这种设计的优势很明显，一方面在装配阶段可以根据实际使用的阻尼需求，调整芯轴的锁紧预紧力，避免出现铰接部位过松晃动、过紧卡滞的问题；另一方面如果后期使用过程中出现转动磨损，只需要更换芯轴和配套的耐磨衬套即可，不需要整体更换整个铰接组件，能降低设备后期的维护成本。从安装边界来看，两块安装板的外形都做了圆角过渡处理，没有尖锐的直角棱边，既可以避免装配过程中划伤操作人员，也能减少安装时和相邻构件的干涉风险，安装板的厚度经过受力校核，在常规的静态支撑、低频开合的使用场景下，不会出现安装板变形导致的转动卡滞问题。转动部位的配合间隙做了合理控制，既保证转动过程的顺滑度，也不会因为间隙过大出现两个连接端的窜动问题，在需要做角度定位的使用场景下，

　　还可以在芯轴端部加装锁紧螺母，调整到需要的角度后直接锁死，实现固定角度的支撑功能。在实际选型应用的时候，要注意这套铰接组件的径向承载上限，不要用在大载荷的重载铰接场景，比如重型设备的门体、大重量工装的翻转结构，这类场景需要选用带加强筋、更大轴径的重载铰接件，而这套组件更适合中轻载的开合、转动连接场景，比如小型设备的检修门、操作台的角度调节板、轻型防护栏的转动连接部位。设计这类铰接结构的时候，最容易忽略的就是转动部位的耐磨处理，这套结构在芯轴和安装板的配合位置预留了衬套安装槽，可以选配聚四氟乙烯或者铜基耐磨衬套，避免金属直接接触磨损，延长组件的使用寿命，同时也能减少转动过程中的金属异响问题。另外安装板的平面度做了公差要求，

　　安装时和被连接件的贴合面间隙控制在0.1mm以内，避免因为安装面不平整导致安装板受力变形，进而影响转动部位的同轴度，出现转动卡涩的问题。从结构的加工工艺来看，安装板采用钣金冲压或者铣削加工都可以实现，芯轴采用常规的圆钢车削加工即可，没有复杂的异形曲面，加工难度低，适合批量生产，也方便设计人员根据实际的设备安装空间，等比例调整整体尺寸，不需要重新做复杂的受力仿真，只需要对应调整轴径和安装板厚度就能匹配不同的载荷需求。
