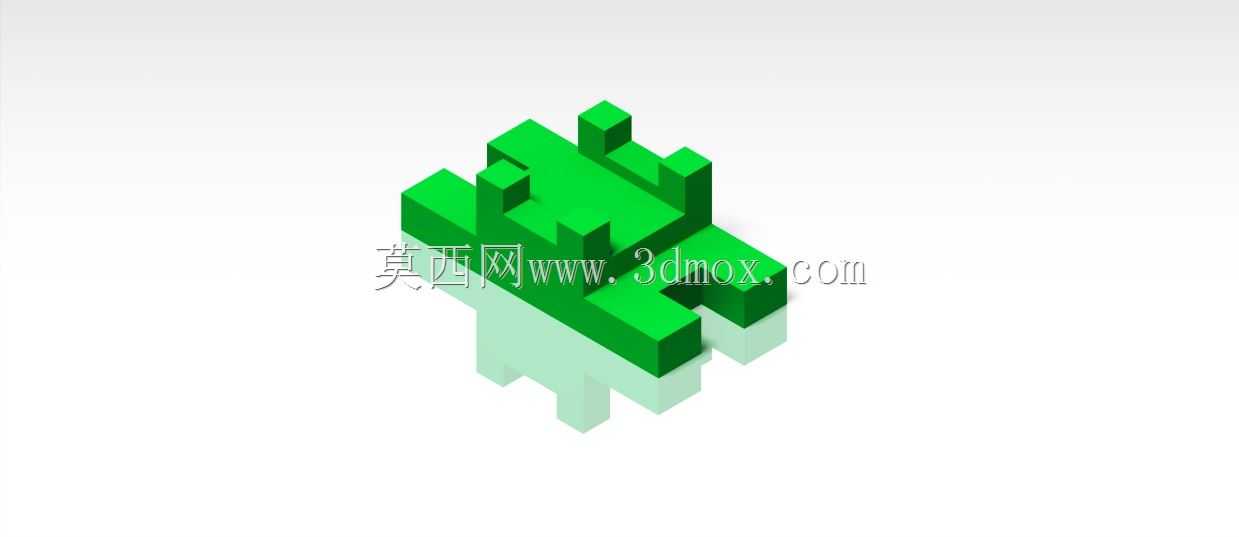

CATIA设计的教学用组合式凸块结构件

　　这类组合式凸块结构件，最初是为机械设计基础教学场景开发的实体建模练习载体，在职业院校、工科专业的三维建模实训课程中应用广泛，能够帮助初学者快速理解实体拉伸、布尔运算、特征阵列等基础建模逻辑，也能作为装配约束练习的基础单元，让学习者直观掌握零件间的配合关系与空间定位逻辑。从实际工程延伸角度看，这类错落排布的凸块结构，在工装夹具的定位模块、自动化生产线的物料挡停块、模具的抽芯导向单元中都能找到相似的结构逻辑，并非单纯的教学演示件，其结构形态完全可以经过尺寸适配后直接应用到实际工业场景中。

　　设计这类结构时，首先要明确各凸块的高度差与排布间距，所有凸块的根部都做了统一的圆角过渡处理，避免应力集中导致的结构断裂，相邻凸块之间的间隙预留了标准加工刀具的走刀空间，不管是采用铣削加工还是3D打印成型，都能保证结构完整成型，不会出现刀具干涉或者打印支撑难以去除的问题。整个构件的基座部分采用等厚设计，底部预留了两个对称的安装沉孔，沉孔的深度与直径适配常用的内六角圆柱头螺钉，安装时可以直接将构件固定在工装基板或者工作台面上，不需要额外设计转接法兰，安装边界控制在基座轮廓范围内，不会超出基座边缘占用周边的安装空间，适配多数标准工装平台的孔位排布逻辑。

　　从功能特性来看，错落的凸块可以同时实现多方向的定位限位，不同高度的凸块能够对应不同厚度物料的挡停需求，侧面的垂直立面可以作为检测基准面，配合光电传感器或者接触式探针完成物料到位检测，不需要额外加装检测基准块。结构的重心完全落在基座的中心区域，即使受到侧向的物料冲击力，也不会出现倾覆问题，凸块的顶面都做了小倒角处理，避免物料滑过时被锐边刮伤，也能减少安装调试过程中操作人员被划伤的风险。

　　建模过程中采用了全参数化的设计逻辑，所有凸块的长宽高尺寸、排布间距、圆角半径都设置了独立参数，后续如果需要适配不同的应用场景，只需要修改对应参数就能快速生成新的结构变体，不需要重新绘制草图。比如应用在小型物料输送线的挡停机构时，可以将对应接触位置的凸块高度调高，增加与物料的接触面积；应用在教学实训场景时，可以将部分凸块设置为可拆分的装配单元，让学习者练习零件装配与干涉检查的操作。整个结构没有复杂的曲面特征，所有特征都是基于规则的几何实体生成，对建模初学者十分友好，能够帮助学习者建立从二维草图到三维实体的建模思维，理解参数化设计在实际工程中的应用价值。

　　在实际选型适配时，需要根据应用场景的受力情况调整基座的厚度与凸块的拔模角度，如果是用于重载挡停场景，可以适当加大凸块根部的圆角半径，提升结构的抗冲击强度；如果是用于教学演示场景，可以选用轻质的工程塑料材质加工，降低构件重量方便搬运，同时也能避免金属构件的锐边带来的安全隐患。这类结构的安装孔位采用对称设计，不管是正向安装还是旋转180度安装都能满足使用要求，降低了现场安装的对位难度，即使安装人员没有经过专门的培训，也能快速完成安装固定。
