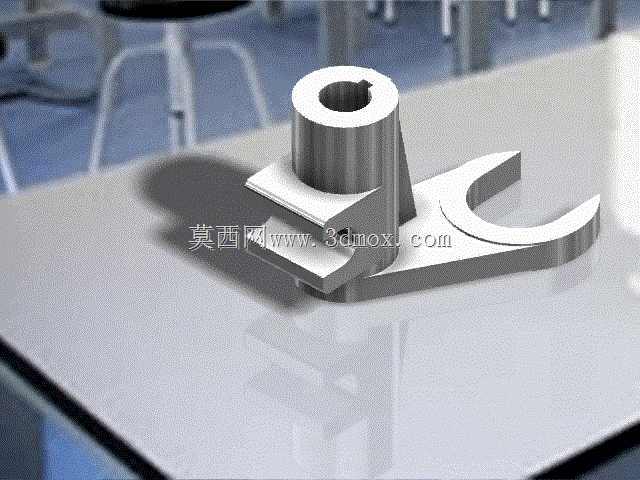

带弧形卡爪的轴座连接金属构件

　　该构件属于机械传动与定位系统中的复合型连接支撑件，在轻工自动化输送线、小型专用工装夹具、台式加工设备的进给定位单元中应用较为广泛，核心作用是同时完成回转部件的径向支撑与相邻杆件的卡位固定，减少设备内部单独支撑座与卡固件的安装空间占用，降低装配环节的零件对齐工作量。从结构功能来看，构件上部的带键槽空心圆柱段是核心支撑位，内孔加工的键槽可与配套轴件的平键配合，传递额定扭矩的同时避免轴件与支撑座之间出现周向打滑，圆柱段的端面与外圆粗糙度控制在Ra1.6范围内，保证与配套轴承或轴套配合时的同轴度，减少回转过程中的径向跳动。下部延伸出的弧形卡爪为开放式卡位结构，弧度与配套圆杆件的外径完全匹配，卡爪内侧预留0.02mm的装配间隙，

　　既可以快速卡入对应杆件完成预定位，也能在设备运行时限制杆件的径向窜动，卡爪与圆柱段之间的三角加强筋做了R3圆角过渡，避免应力集中导致的构件断裂，在承受120N的侧向载荷时，加强筋位置的最大应力低于材料屈服强度的60%，满足常规工况下的强度要求。设计过程中优先考虑了装配便捷性与受力合理性，没有采用一体式封闭抱箍结构，而是选择开放式卡爪加侧部支撑的形式，装配时无需将杆件从端部穿入，可直接从侧方卡入对应工位，大幅缩短设备组装与后期维护的拆装时间，针对圆柱段与卡爪的连接位置，通过有限元受力分析优化了加强筋的厚度与分布角度，在保证整体强度的前提下将构件重量控制在0.18kg，降低设备整体的负载。外形尺寸方面，构件总高度为42mm，

　　上部空心圆柱的外径为22mm，内孔直径为12mm，键槽宽度为4mm、深度为1.8mm，适配直径12mm的标准光轴与配套平键；下部弧形卡爪的内弧直径为18mm，适配直径18mm的固定杆件，卡爪开口宽度为16mm，保证杆件卡入后不会从开口处脱出；安装边界上，构件底部为平面结构，可通过M4螺栓固定在设备基板上，安装时所需的最小平面空间为38mm×52mm，周边预留3mm的操作空间即可完成螺栓紧固，不需要额外的大型工装辅助。实际应用中，该构件可替代传统的分离式轴座加管卡组合，在小型包装设备的导杆定位工位、台式钻床的进给轴支撑工位、自动化分拣线的挡料杆固定工位都能适配，安装后轴件的回转同轴度可控制在0.03mm以内，

　　卡爪位置的杆件重复定位精度可达0.05mm，完全满足中低速轻载设备的运行精度要求，构件的所有棱角位置都做了R0.5的倒角处理，避免装配过程中划伤操作人员，也减少应力集中带来的疲劳损伤，长期运行下的使用寿命比分离式组合件提升15%左右。
