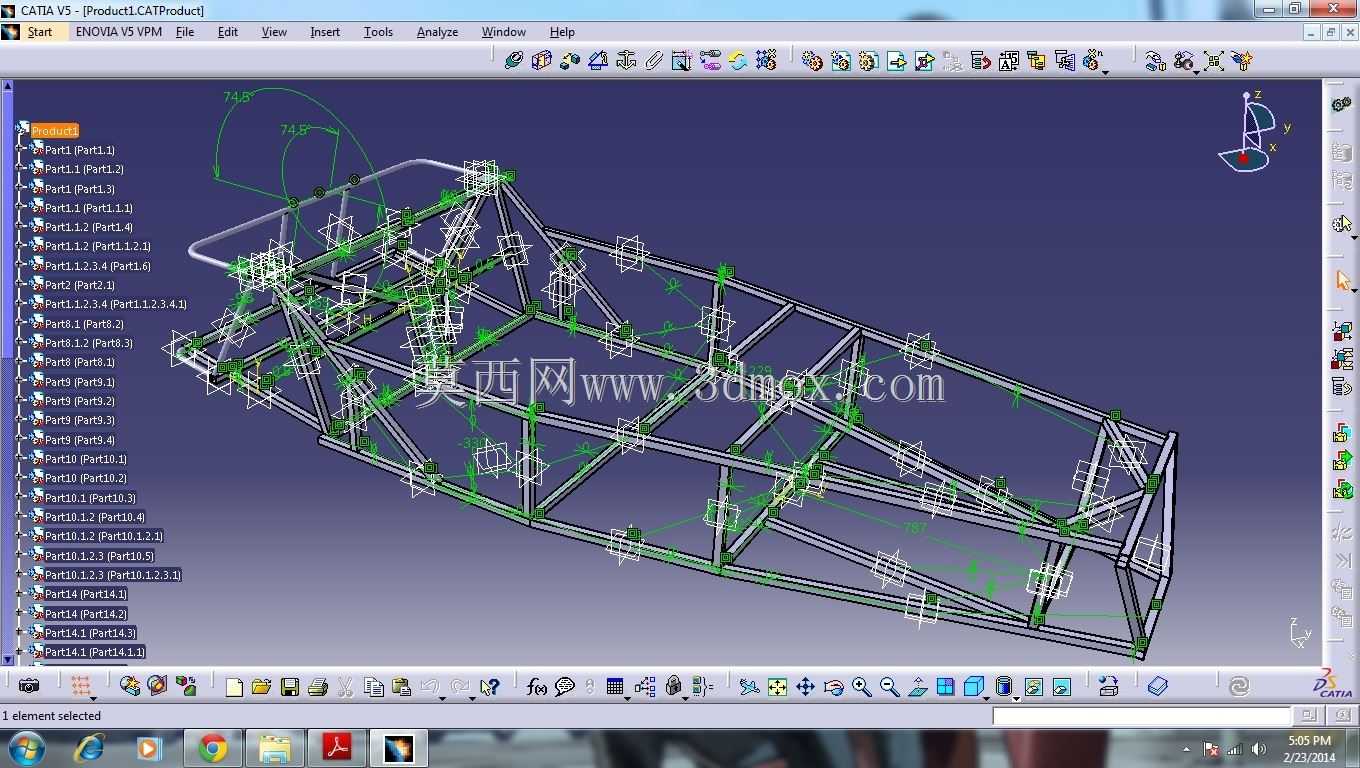

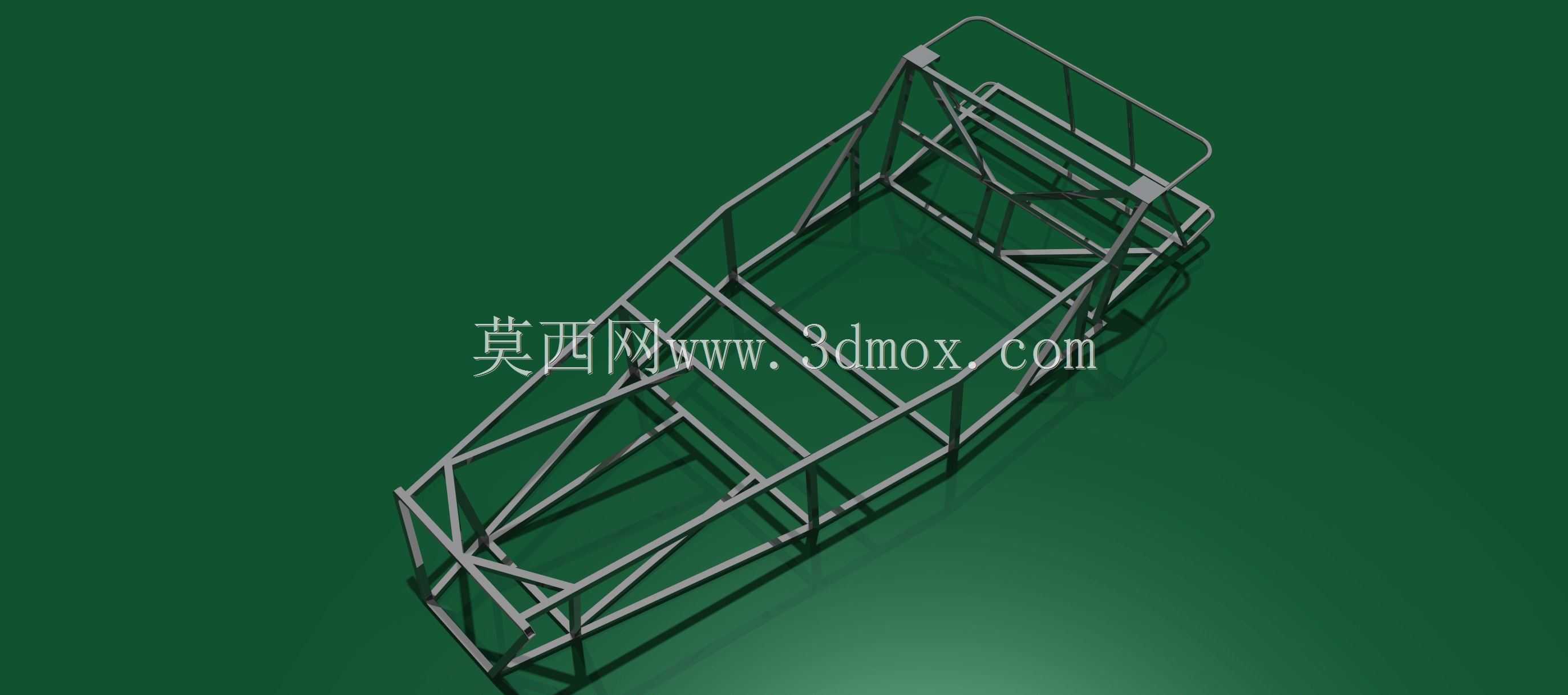

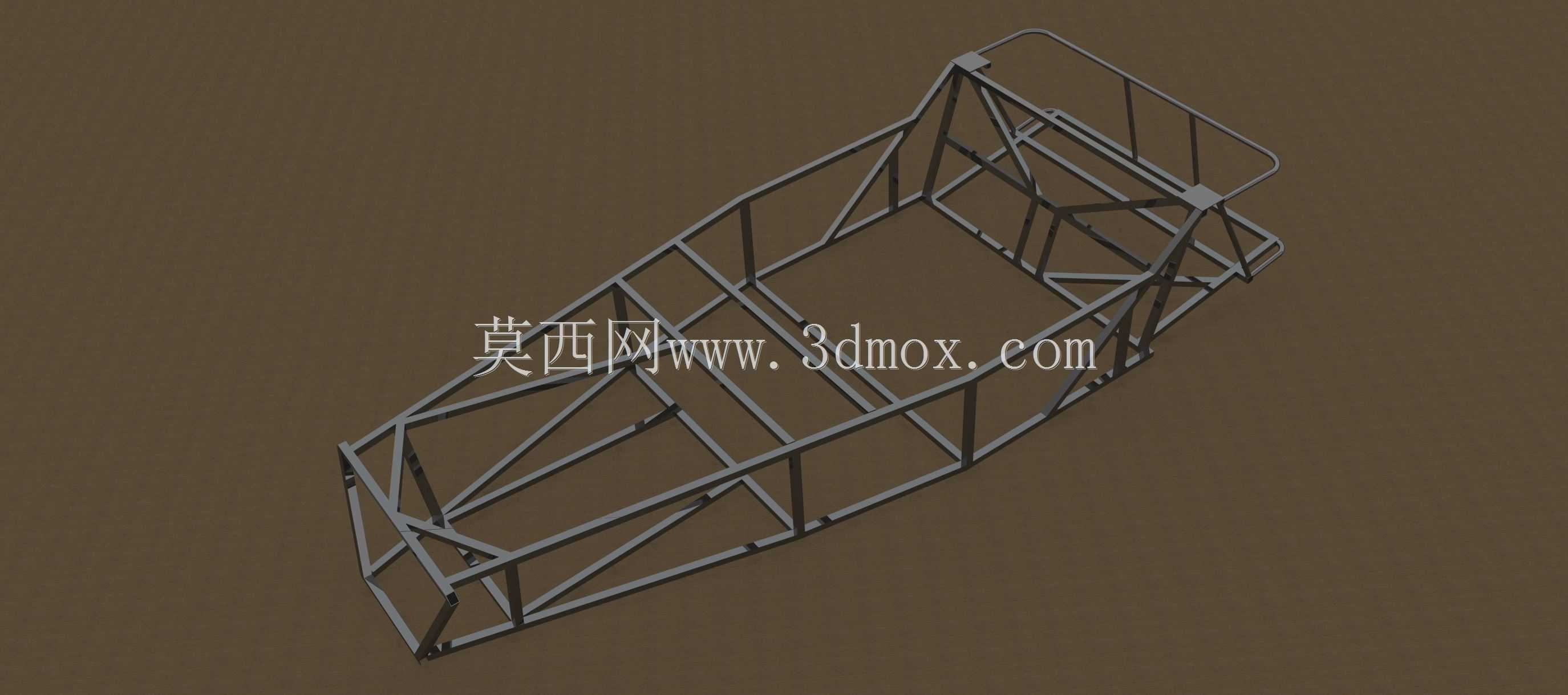

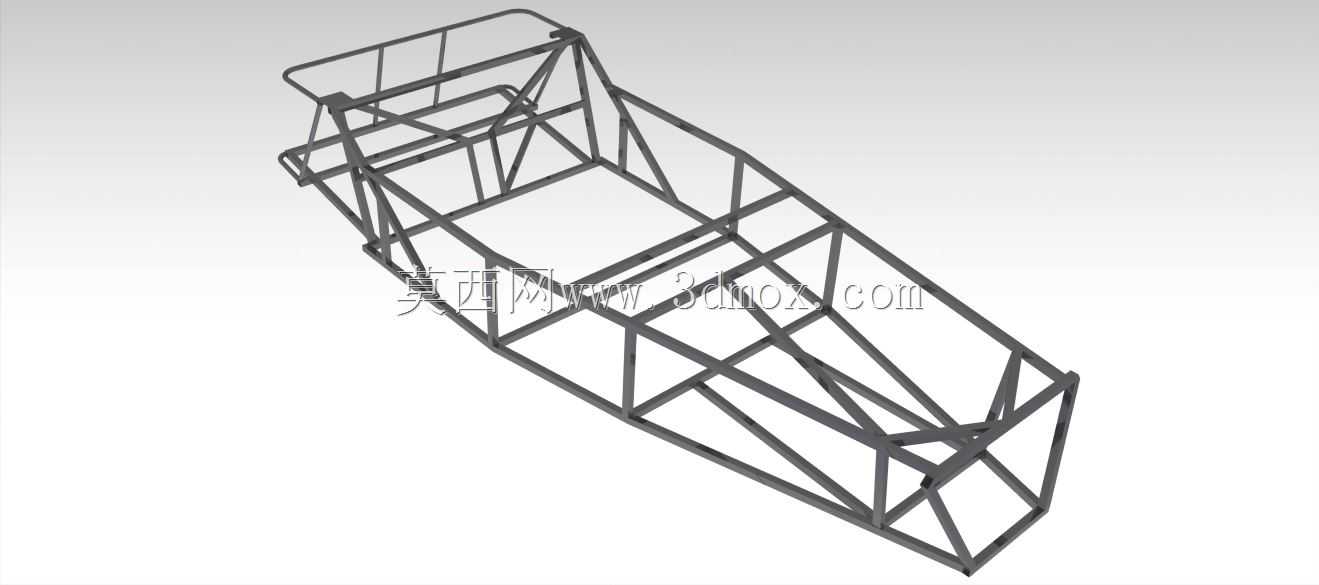

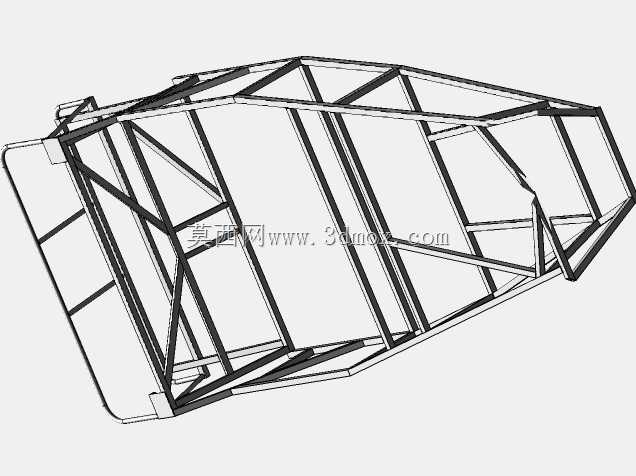

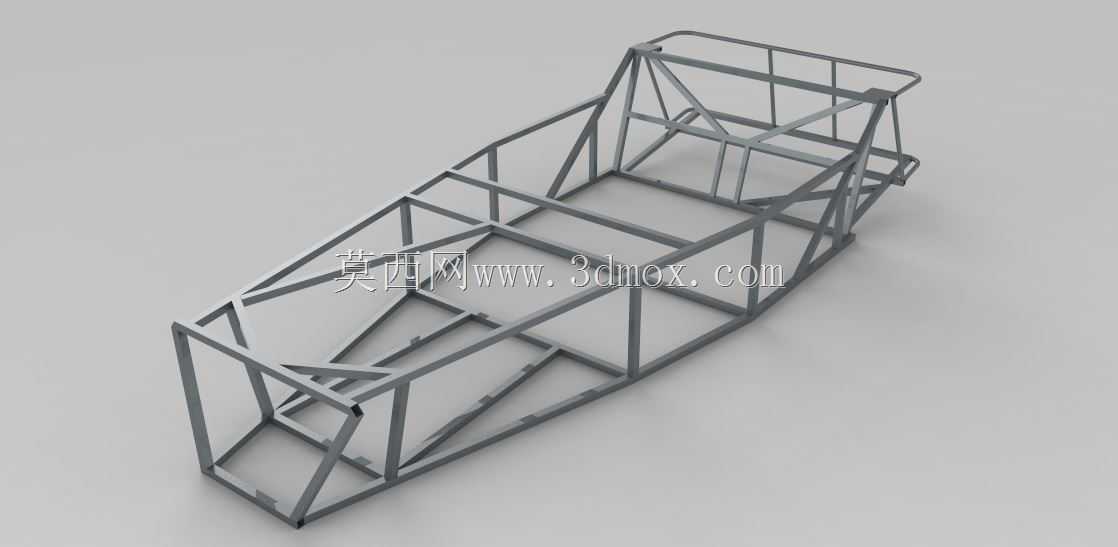

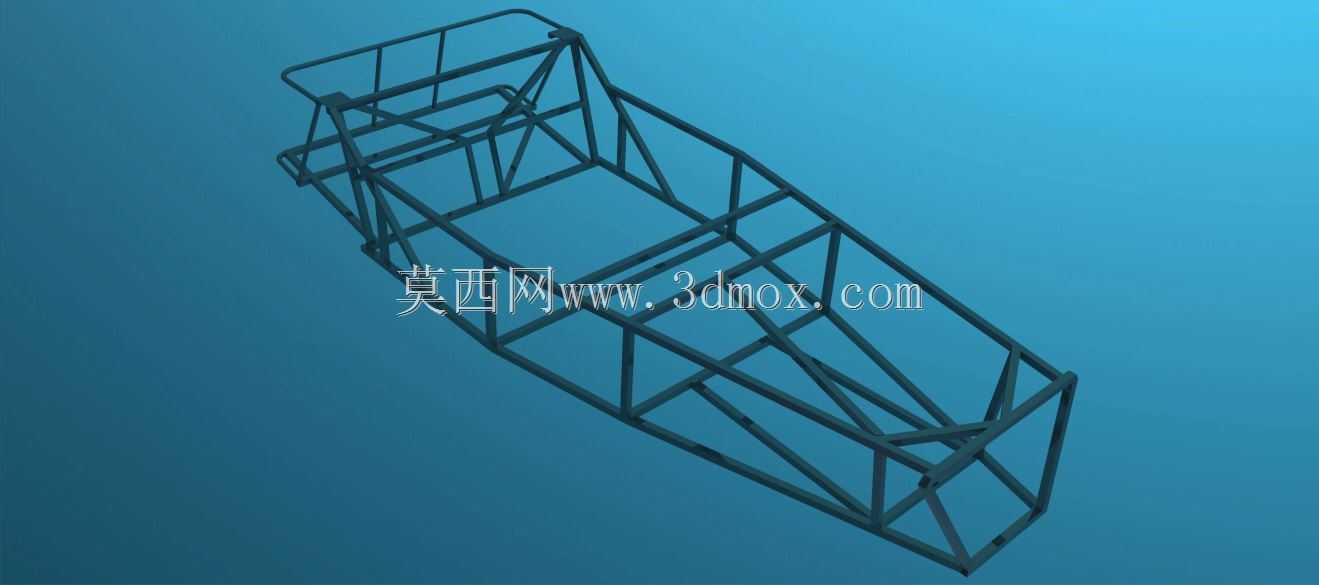

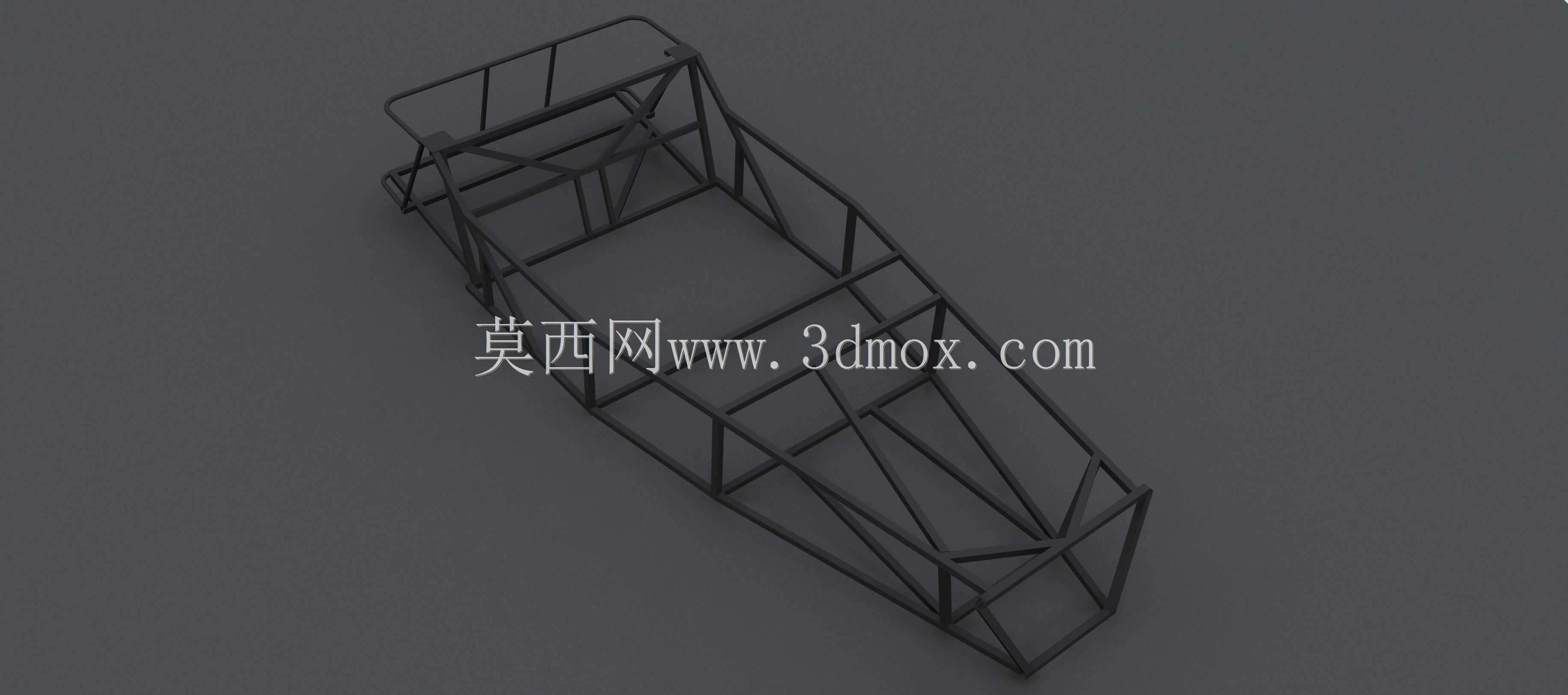

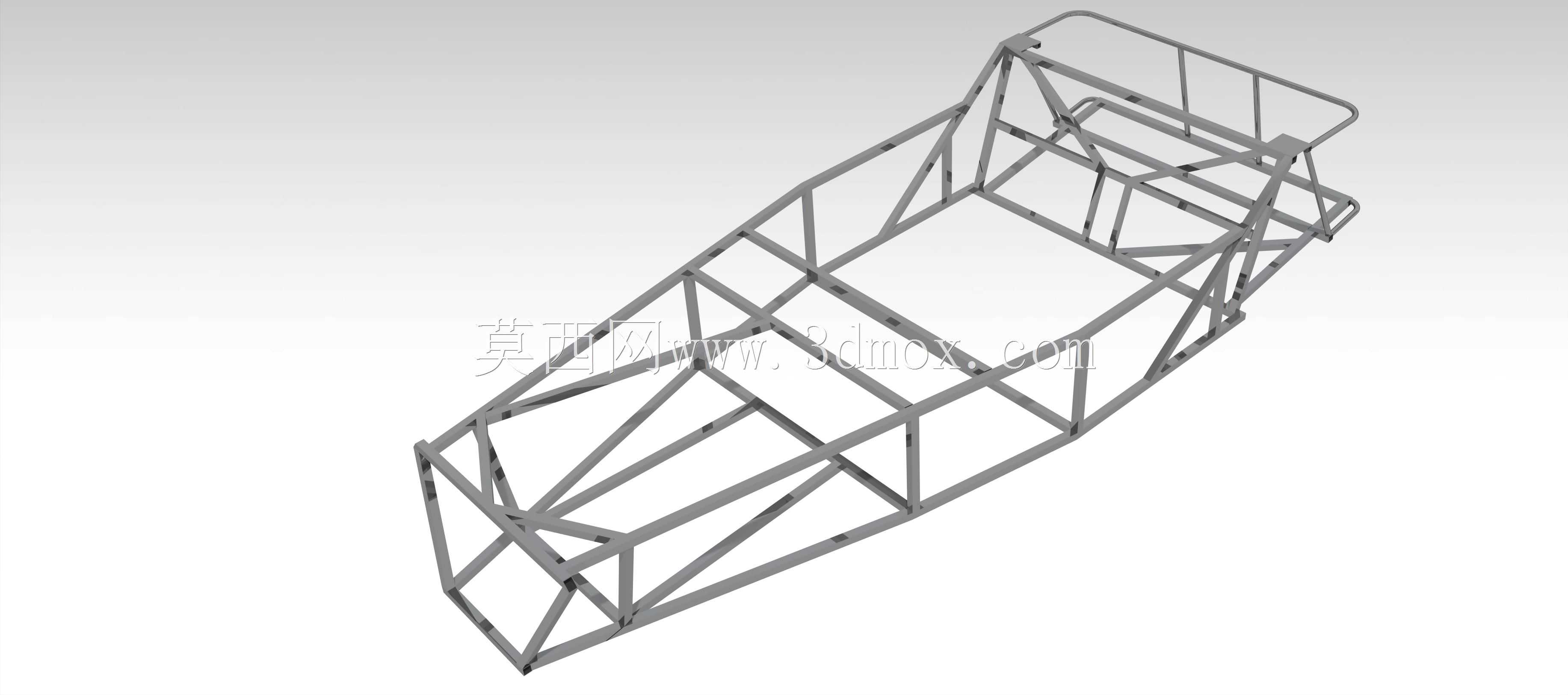

McSORLEY442E赛车管式空间车架底盘

该管式空间车架底盘是小型竞速赛车的核心承载基体，主要应用于业余场地竞速赛车、自制改装赛车、越野卡丁车等车型的开发与改装场景，作为整车所有总成部件的安装基础，承担着承载动力总成、悬挂系统、转向机构、驾乘人员以及行驶过程中各类冲击载荷的核心作用。区别于传统量产车的冲压焊接一体式底盘，该结构采用空间管阵式布局设计，通过不同规格金属管材的空间交错焊接，形成连续的受力传力路径，在大幅降低整体自重的前提下，实现远超同重量冲压底盘的结构抗扭刚度与碰撞吸能能力，能够很好适配小排量竞速车型对轻量化与结构强度的双重需求。在设计思路上，该底盘完全围绕赛车的性能取向展开：前部预留的管架结构用于安装前悬挂摇臂、转向机与散热总成，安装点位的空间位置经过反复校核，能够保证前轮转向角度与悬挂跳动行程不受干涉，同时前部管阵设计为逐级溃缩结构，发生正面碰撞时可通过管材的有序变形吸收冲击能量，降低对驾乘舱的侵入风险；中部座舱区域的管架形成环绕式防护笼结构，侧边防撞管、顶部防滚管与底部横向加强梁共同构成封闭的受力环，既为驾乘人员提供充足的生存空间，也为座椅、安全带、操纵机构的安装提供刚性支撑，座舱的横向宽度与纵向长度经过合理规划，在满足单人驾乘空间需求的同时尽可能压缩整车尺寸，降低整车重心高度；后部管架结构专门适配后置后驱的动力布局，预留了发动机、变速器、后悬挂与驱动桥的安装接口，后部的斜向加强撑杆能够将动力输出的反作用力与后轮跳动的冲击载荷均匀分散到整个车架，避免局部应力集中导致的车架变形。在安装边界方面，该底盘的整体宽度控制在常规小型赛车的轮距适配范围内，前后悬挂安装点的孔位间距符合通用改装悬挂的安装标准，无需额外改制即可适配多数市售的小型赛车悬挂配件；车架底部的纵向主梁保持平直，为电池、油箱等部件的布置提供了平整的安装空间，同时预留了足够的离地间隙，能够满足非铺装路面行驶的通过性需求；车架管材的连接节点均采用相贯线切割后满焊处理，所有受力节点处都额外增加了三角形加强结构，从结构设计上避免了应力集中导致的焊缝开裂问题，整体结构无需额外加装加强件即可满足场地竞速的强度要求。
