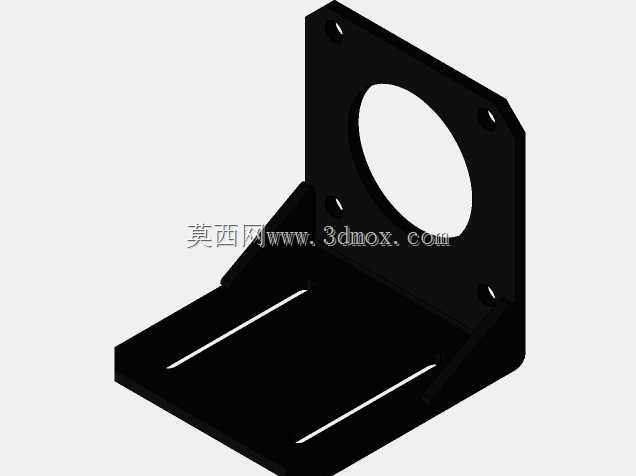

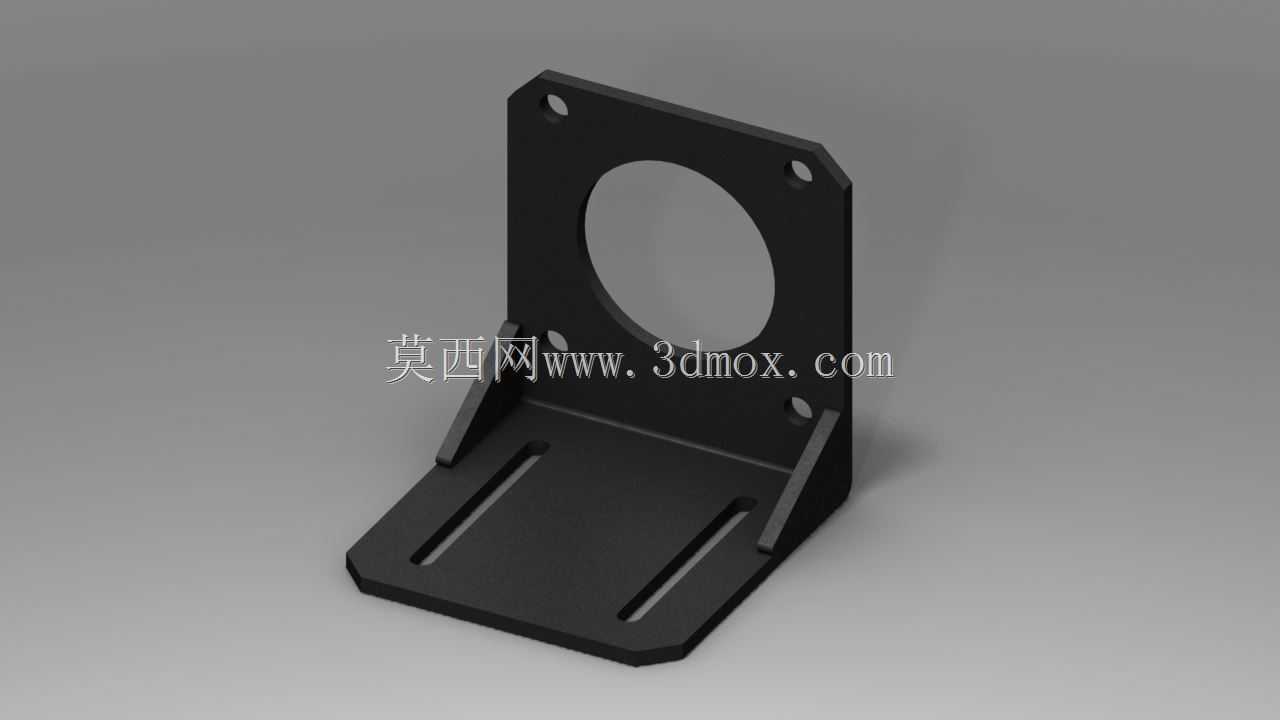

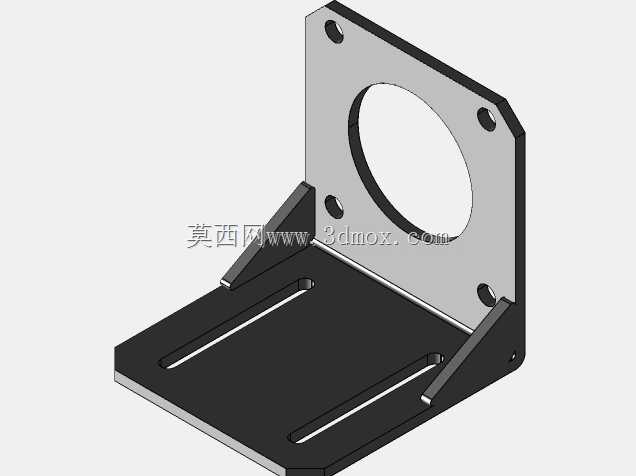

Nema23步进电机L型安装固定支架

这款L型安装支架是专为Nema23规格步进电机设计的配套固定构件，广泛应用于各类自动化传动场景中，在3D打印设备、数控雕刻机、小型传送带模组、桌面级机械臂、自动化分拣工位等需要精准固定步进电机的设备上都能见到这类支架的身影，它承担着连接电机本体与设备安装基面的核心作用，能够为步进电机提供稳定的支撑基准，避免电机运行过程中因扭矩输出产生的振动出现位移、偏斜问题，保障传动链路的同轴度与运行稳定性。

从功能特性来看，这款支架采用直角L型结构设计，竖直立面用于对接步进电机的安装端面，水平底面用于固定在设备的安装平台上，两个立面之间增设了三角加强筋结构，能够大幅提升支架的整体抗扭、抗弯强度，即使电机长时间输出额定扭矩，支架也不会出现形变翘曲的问题。竖直立面上开设有适配Nema23电机安装孔位的定位孔，中心预留大尺寸圆形过孔，既可以供电机输出轴穿过，也能为电机端面提供散热避让空间，避免支架与电机端盖、输出轴部件产生运动干涉。水平底面上开设了两条平行的长条形腰型孔，这类孔位设计能够给安装过程提供一定的位置调整余量，安装人员可以根据实际传动对接的需求，微调电机的前后安装位置，精准调整同步带张紧度或者丝杠对接的同轴度，降低安装对位的难度，适配不同安装基面的孔位偏差。

在设计思路上，这款支架优先考虑了安装便捷性与结构可靠性的平衡，整体采用等厚板材弯折搭配加强筋补强的结构，在保证结构强度的前提下尽可能控制整体重量与材料占用，不会给设备安装基面带来额外的负重负担。所有安装孔位都做了沉台避让设计，安装螺丝拧入后不会突出支架表面，避免突出的螺丝头剐蹭周边的传动部件或者走线。支架的所有棱边都做了倒角处理，没有尖锐的毛刺边角，安装操作过程中不会划伤操作人员，也不会割破设备的走线外皮。

从安装边界尺寸来看，竖直立面的安装孔位完全匹配Nema23步进电机的标准安装孔距，无需额外打孔改造即可直接适配对应规格的步进电机，水平底面的腰型孔间距适配市面上多数小型自动化设备的标准安装型材槽距，既可以固定在铝型材搭建的设备框架上，也可以固定在钢板加工的设备工作台面上，适配性较强。支架的整体高度与底面宽度经过合理配比，安装后电机的输出轴中心高度能够匹配常规的传动组件高度，不需要额外加装垫高块就可以完成与同步轮、丝杠联轴器等部件的对接，能够有效减少设备组装时的配件数量，降低整体装配成本。在实际使用过程中，这款支架能够有效吸收步进电机运行时产生的高频振动，减少振动向设备机架传递，降低设备运行的整体噪音，提升设备运行的平稳性。
