派克单作用多级伸缩液压油缸结构设计

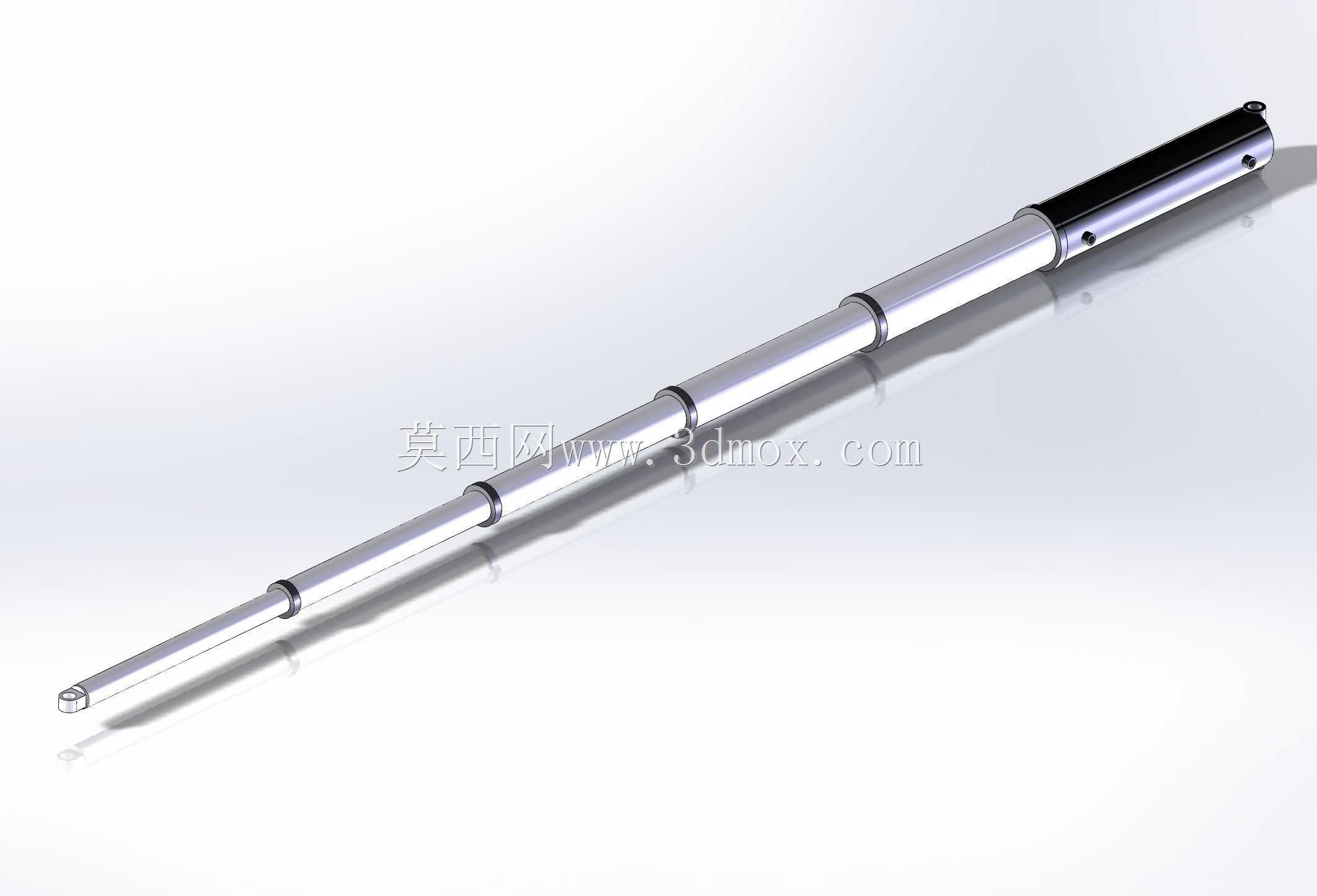

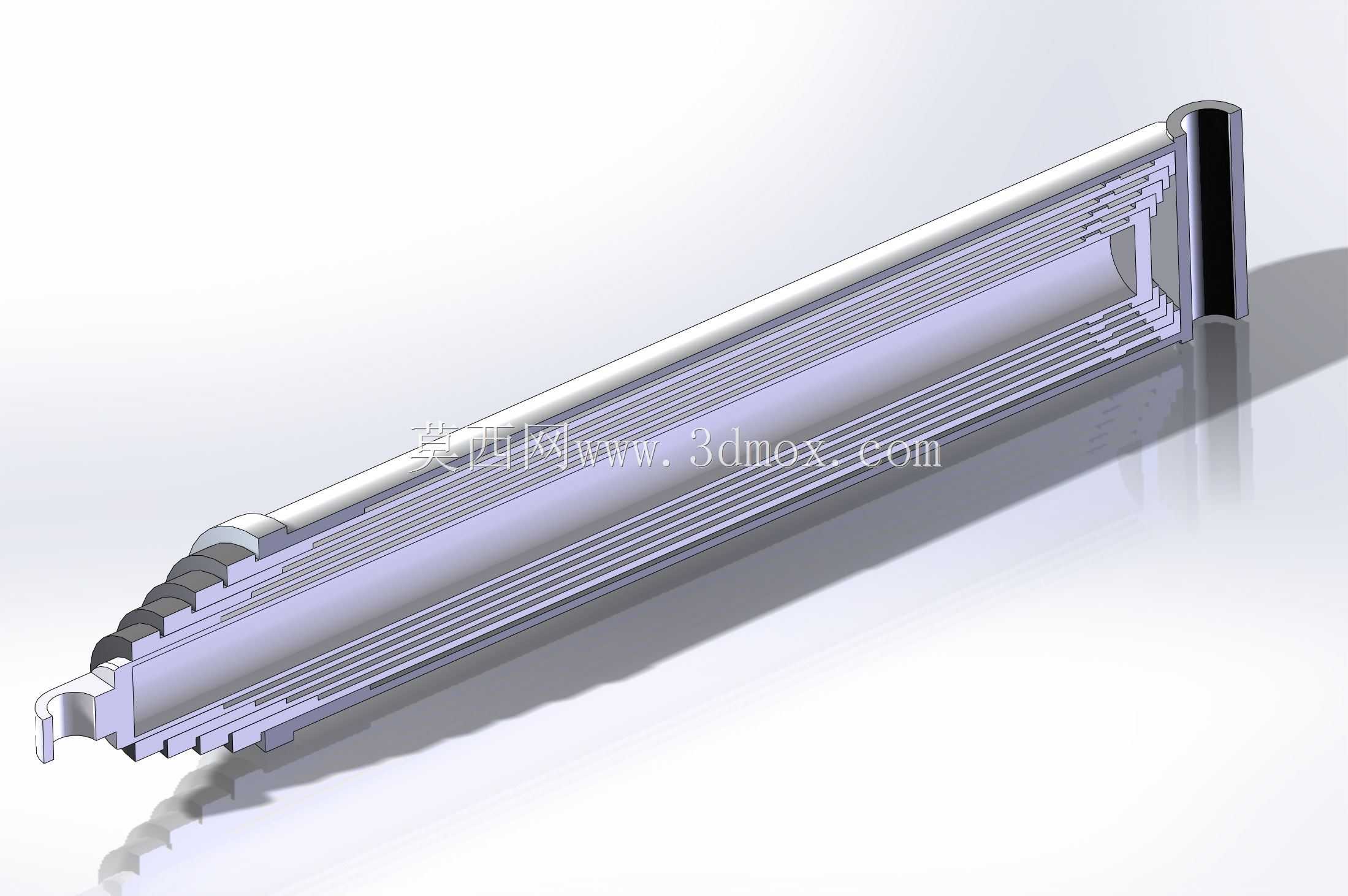

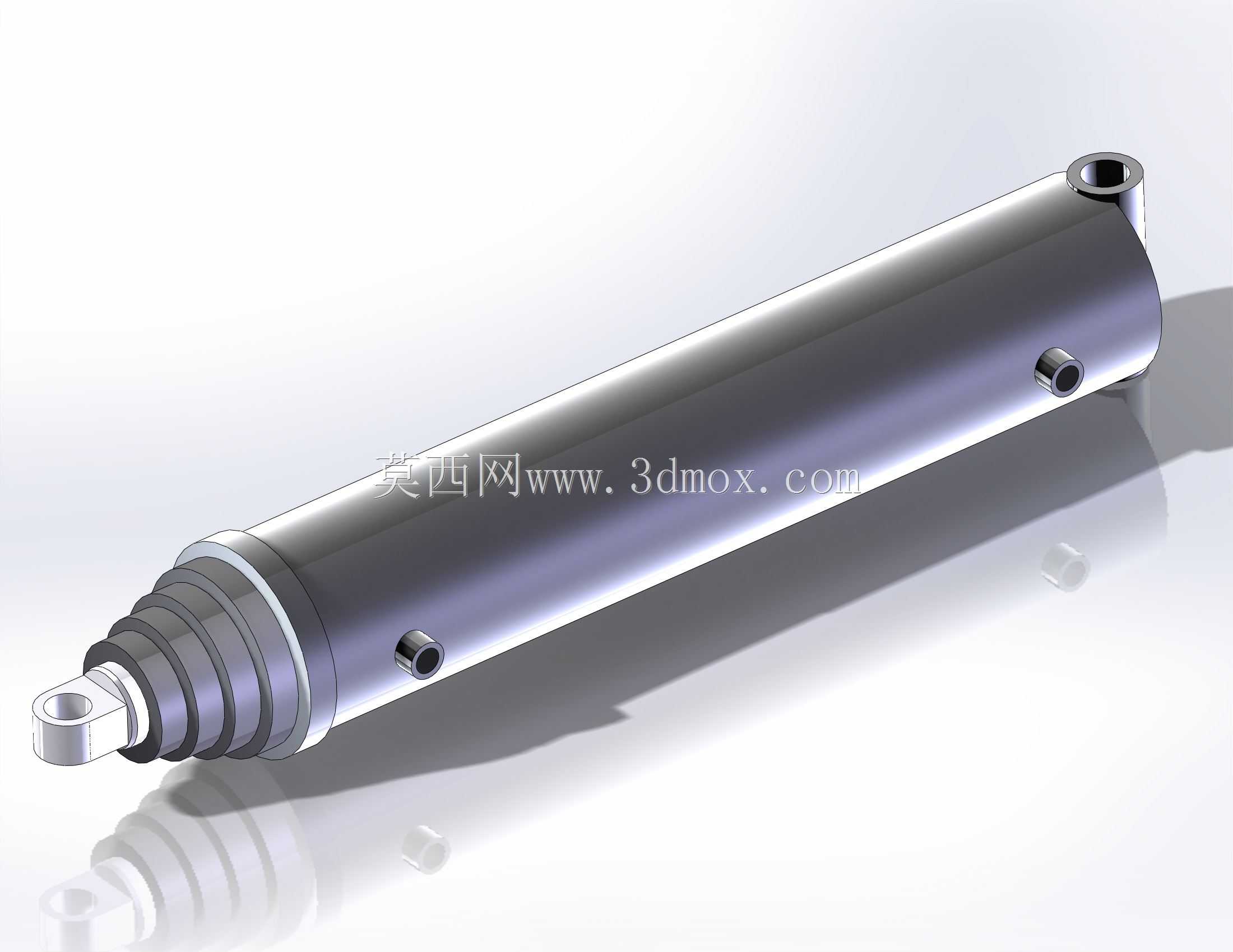

这款单作用伸缩液压缸是液压传动系统中的核心直线执行部件，主要面向需要长行程输出但安装空间受限的工业作业场景，常见于工程自卸车辆的货厢举升、环卫压缩设备的推料动作、工程机械的工作装置驱动、仓储升降平台的举升作业以及专用特种车辆的支撑调平机构中，依靠液压油的压力能转化为直线往复运动的机械能，带动负载完成指定的推拉动作。该油缸采用单作用设计逻辑，仅通过压力油驱动活塞杆伸出完成工作行程，回缩动作则依靠负载自身重力或者配套的复位弹簧实现，相比双作用油缸结构更简洁，油路布置更简单，故障点更少，非常适合单向承载、回程无额外负载需求的作业工况。产品采用多级套筒式伸缩结构，各级缸筒依次嵌套排布，在完全缩回状态下整体长度较短，能够适配狭小的安装腔体空间，而完全伸出时可以获得数倍于缩回长度的工作行程，完美解决了常规单级油缸行程与安装长度之间的矛盾。缸体端部采用铰接式安装轴结构，安装轴的位置尺寸经过精准校核，完全缩回状态下安装端面到铰接中心的距离、完全伸出状态下的总行程长度都经过严格的尺寸链计算，能够直接适配对应型号主机的安装位，不需要额外改制连接支架。设计过程中充分考虑了油缸的受力特性，各级缸筒的壁厚根据逐级递减的承压载荷做了差异化匹配，在保证整体耐压强度的前提下尽可能降低缸体自重，活塞杆端部采用标准耳环连接结构，配套的铰接孔尺寸适配通用的连接销轴，安装时可以快速完成与负载端的铰接固定，同时铰接结构能够补偿安装过程中少量的角度偏差，避免油缸工作过程中出现偏载卡滞的问题。缸体表面做了硬质氧化处理，外露的活塞杆表面经过高精度磨削与镀硬铬处理，表面粗糙度控制在合理范围内，既可以降低密封件的磨损速度，延长密封组件的使用寿命，也能抵御户外作业环境中的水汽、粉尘侵蚀，减少活塞杆锈蚀导致的漏油问题。缸体上预留的油口位置经过优化排布，既方便现场液压管路的连接布置，也不会和周边安装结构产生干涉，各级缸筒之间配置了专用的导向环与密封组件，能够保证伸缩过程的同轴度，避免出现爬行、卡滞现象，同时在各级行程末端设置了缓冲结构，减少油缸伸出行程到位时的刚性冲击，降低工作过程中的噪音与结构震动。
