高压工况用大功率液压缸结构设计

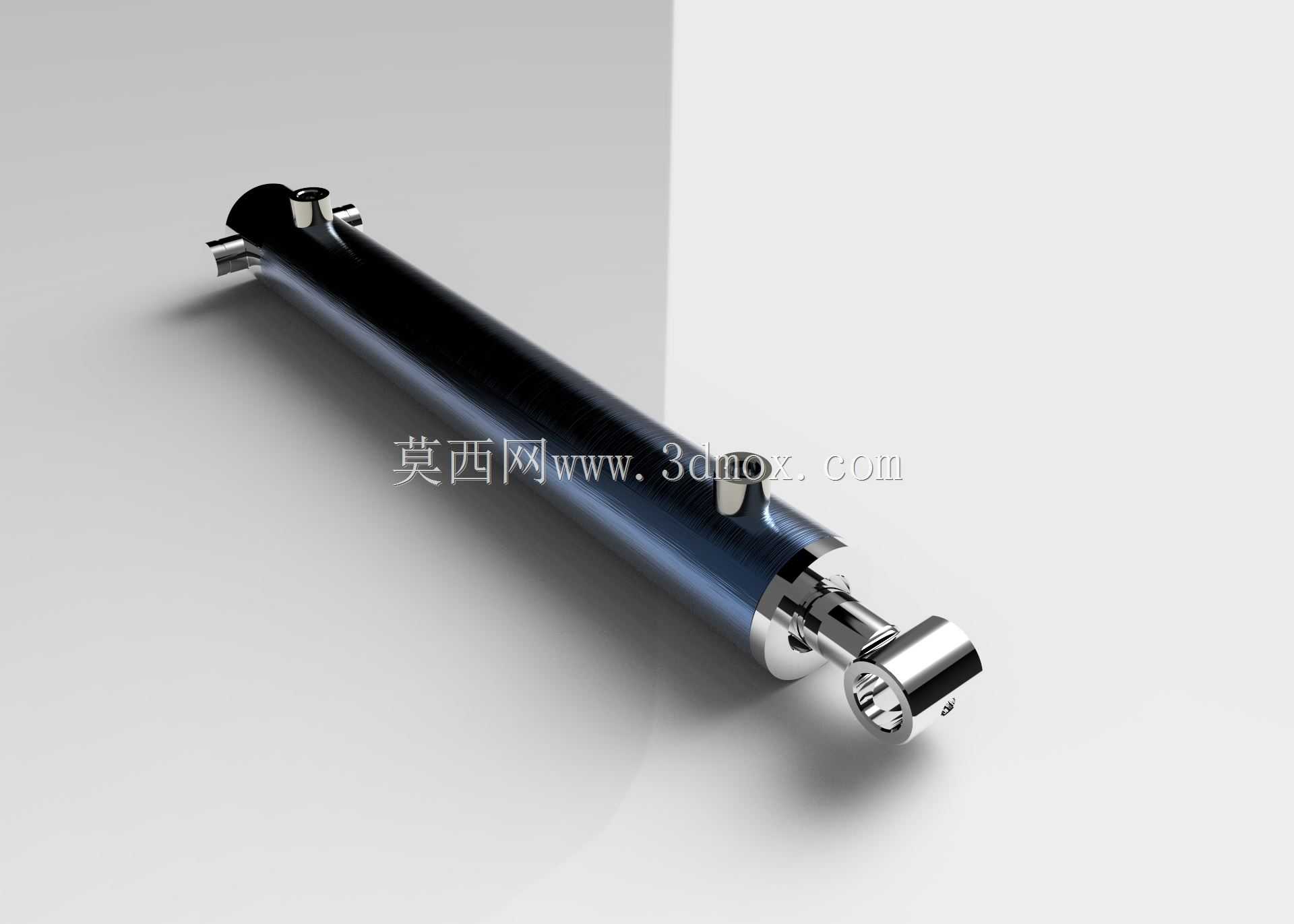

这款液压缸是面向高压重载作业场景开发的液压执行元件，主要应用在重型工程机械、大型锻压设备、矿山采掘装备、重型起重运输设备的液压传动系统中，作为将液压能转化为直线往复机械能的核心部件，承担着负载驱动、动作执行、力位传递的关键作用，能够在持续高压供油的工况下稳定输出大推力，适配长时间满负荷的作业需求，解决常规油缸在高压重载场景下易出现的密封失效、缸体形变、推力不足的问题。从功能特性来看，这款产品采用单杆双作用的结构设计，正反两个行程都可以通过液压油驱动实现精准的力输出，无需额外的回程复位机构，缸体选用高强度合金钢材经调质处理加工而成，内壁做了高精度珩磨处理，表面粗糙度控制在极低范围，既可以降低活塞往复运动的摩擦损耗，也能为密封件提供稳定的贴合面，减少高压油液的内泄漏风险；活塞杆表面做了镀硬铬抛光处理，具备优秀的耐磨、防锈、抗冲击性能，能够在多粉尘、高湿度的户外作业环境下长期工作，避免活塞杆锈蚀刮损密封件导致的漏油问题。在设计思路上，这款油缸围绕高压大功率的核心需求做了针对性的结构优化：缸筒与端盖的连接采用高强度螺纹加锁紧定位结构，相比常规法兰连接能够承受更高的轴向负载，避免高压工况下连接部位出现松脱渗漏；活塞部位组合了多道不同功能的密封元件，包含承压密封、导向支撑、防尘密封三个层级，既可以承受最高数十兆帕的工作压力，也能对活塞运动起到径向支撑作用，避免活塞偏磨导致的缸筒拉伤；进出油口设置在缸体两端的合理位置，油道做了圆弧过渡处理，减少高压油液流动时的阻力冲击，降低系统的压力损失和油温上升速度。从安装边界来看，这款油缸两端采用铰接式安装结构，两端的铰接耳环配置了自润滑轴承，能够适配安装过程中一定范围内的角度偏差，补偿设备工作时的结构形变带来的安装位偏移，避免油缸承受额外的径向弯矩；整体外形采用细长型结构设计，在保证足够推力输出的前提下，尽可能缩小了径向安装尺寸，能够适配安装空间较为紧凑的设备布局，缸体外部预留了标准的传感器安装位，可以根据使用需求加装位移传感器、压力传感器，实现油缸行程和输出力的闭环控制，满足高精度作业场景的控制需求。在实际使用过程中，这款油缸可以通过调节供油压力灵活调整输出推力大小，通过控制供油流量调整活塞杆的运动速度，能够适配不同负载、不同作业节奏的工况需求，无论是静态的重型负载支撑，还是动态的往复推拉作业，都能保持稳定的工作状态，有效降低设备的维护频次，提升整套液压系统的工作可靠性。
