剪式车载手动起重支撑装置结构设计

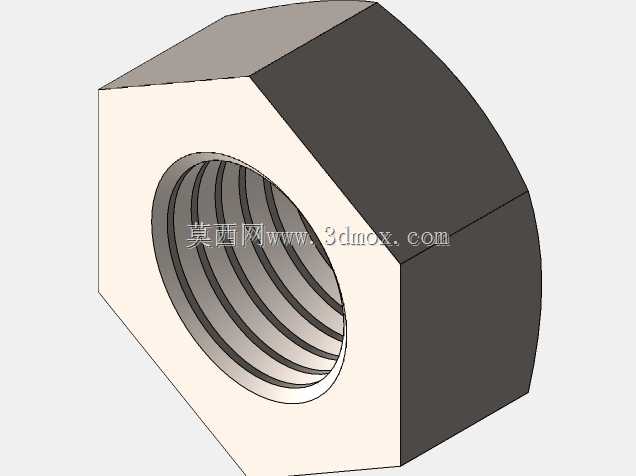

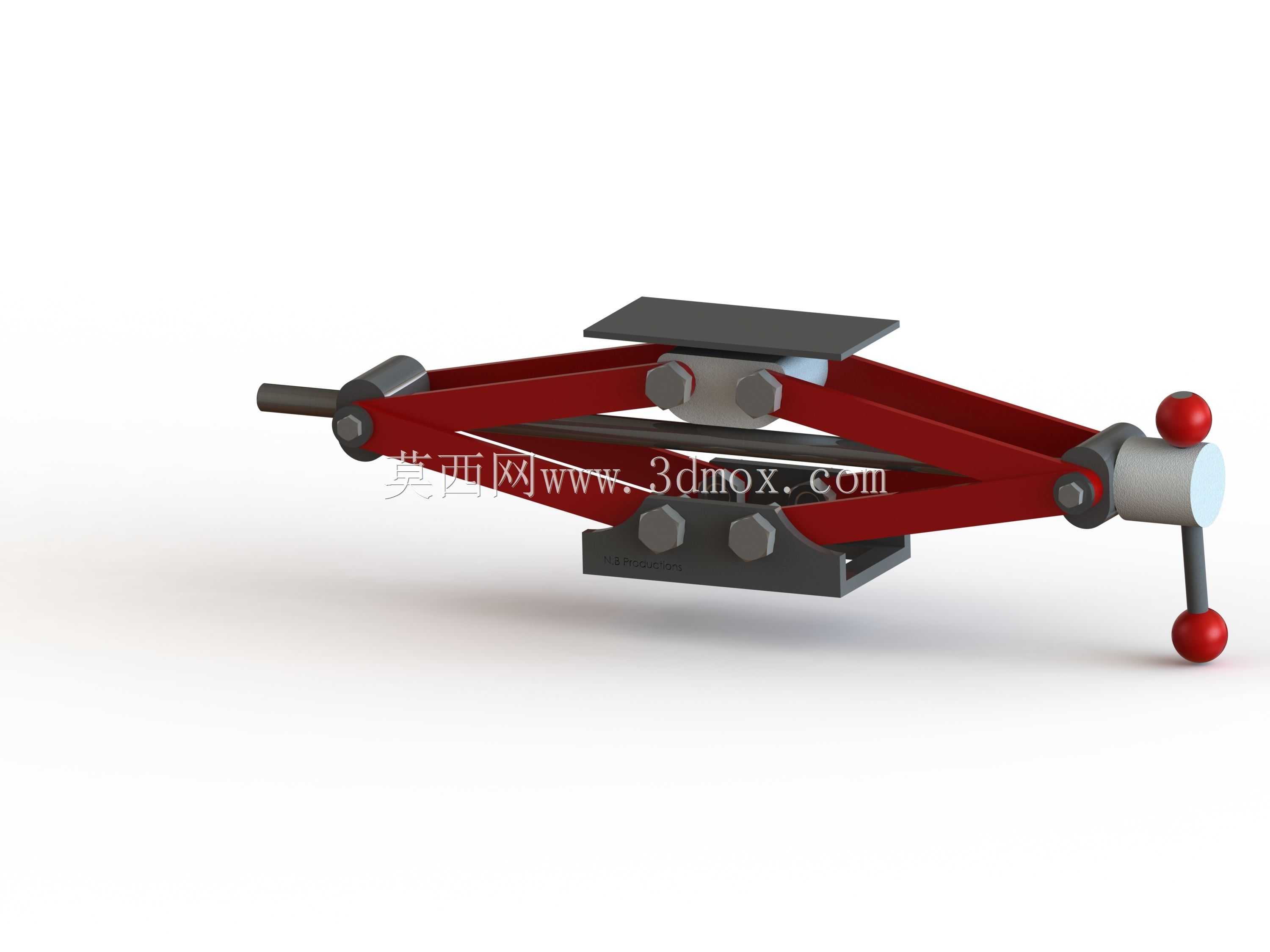

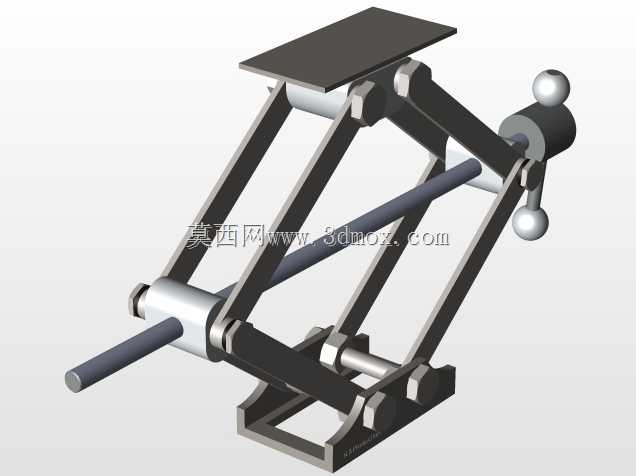

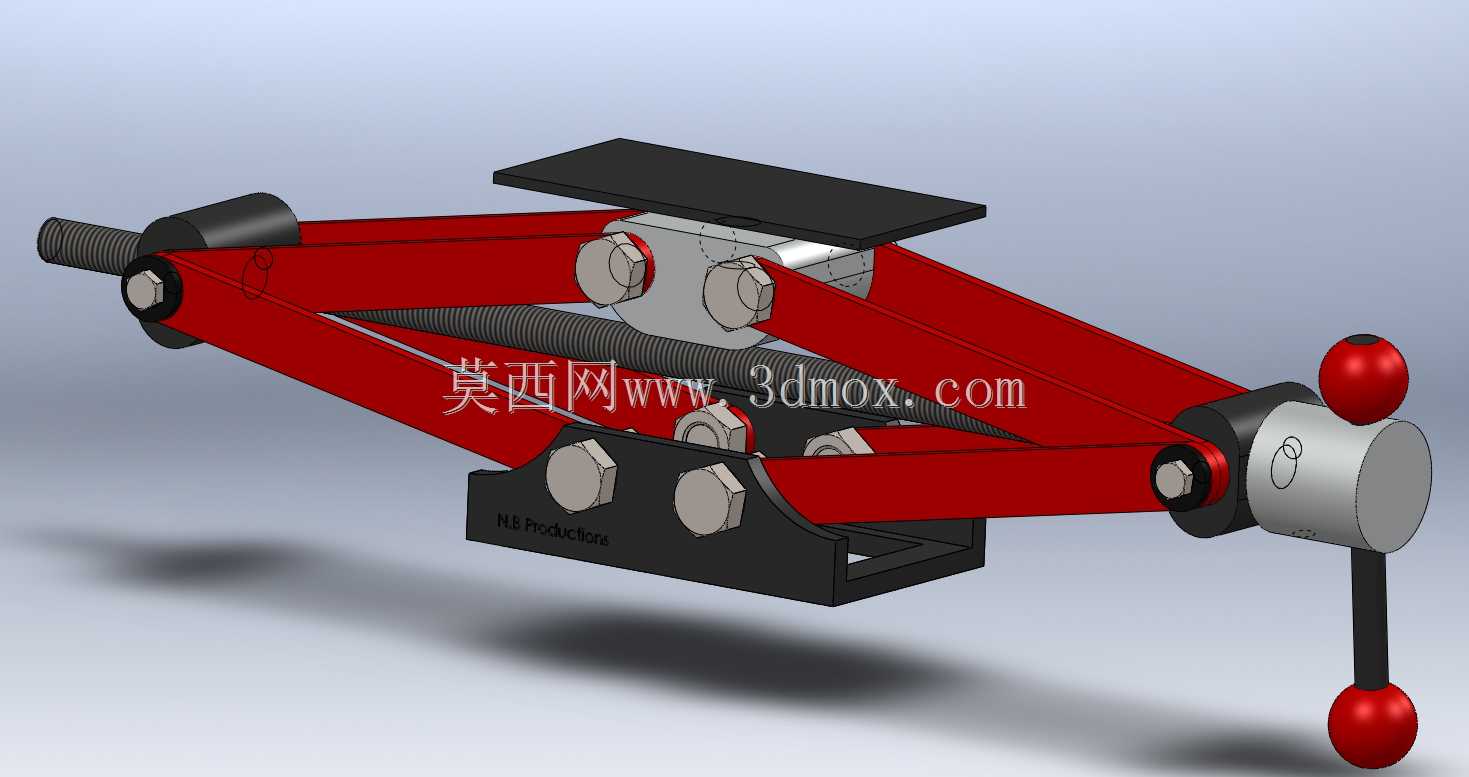

这款剪式手动起重支撑装置，是民用车辆维保、道路应急场景中应用极为广泛的便携起重工具，主要适配家用轿车、小型SUV等整备质量在两吨以内的乘用车，日常更换备胎、底盘简易检修、临时车辆抬升作业都可依托该装置完成，无需外接动力源，单人即可完成全部操作，是车载应急工具包中的核心配置之一。从实际用途来看，该装置核心功能是通过机械结构的力放大效应，将人手施加在摇杆上的较小扭矩，转化为垂直方向的大吨位顶升力，平稳将车辆单侧抬升至安全作业高度，其结构自带机械自锁特性，顶升到位后不会出现意外回落，能为车底作业、轮胎拆装提供可靠的支撑保障，相比液压类顶升工具，纯机械结构不存在油封老化、泄压漏油的故障风险，长期存放于车载后备箱也不会出现性能衰减，环境适应性更强，高低温、高湿度环境下都能稳定工作。从功能特性来看，该装置采用对称剪式连杆结构设计，核心受力部件为两组交叉布置的高强度承重臂，上下两端分别设置防滑支撑托板与底部承力底座，上端托板带有防滑卡槽，可精准卡入车辆底盘指定的顶升支撑位，避免作业过程中出现滑脱偏移，底部底座为宽面平板结构，可在沥青、硬化水泥路面分散压强，防止顶升过程中装置下陷倾斜；传动部分采用梯形丝杠副结构，转动端部摇杆即可带动丝杠旋转，拉动两组剪臂的连接端相向移动，从而带动上下支撑面垂直抬升，梯形丝杠的导程角设计满足机械自锁条件，无论承受多大的额定载荷，只要丝杠不发生主动反转，支撑高度就不会发生变化，从根源上避免了失稳坠落的风险。从设计思路来看，该装置优先兼顾便携性与承重能力的平衡，整体结构采用扁平化收拢设计，非工作状态下剪臂完全收拢，整体厚度较薄，可轻松放入车辆后备箱的工具槽内，不占用过多储物空间；所有受力铰接点均采用销轴连接，配合耐磨衬套减少转动阻尼，操作摇杆时手感顺滑无卡滞，摇杆端部设置球形防滑握头，转动时不易脱手，同时摇杆可在一定角度范围内摆动，适配车辆旁狭窄的操作空间，无需预留过大的转动半径。从外形尺寸与安装边界来看，收拢状态下装置整体长度适配多数家用车底盘的最低离地间隙，可轻松伸入车辆底盘下方的顶升点位，最大顶升高度满足家用车轮胎完全离地的更换需求，展开过程中两侧剪臂的横向扩展范围处于合理区间，不会剐蹭车辆侧裙、底盘护板等周边部件，底部底座的接地尺寸经过优化，在常规硬化路面作业时无需额外垫设木板即可稳定承力，上端托板的接触面积经过匹配设计，不会对底盘顶升点位的金属结构造成压痕损伤。
