工业起重用滑轮式双钩吊钩结构设计

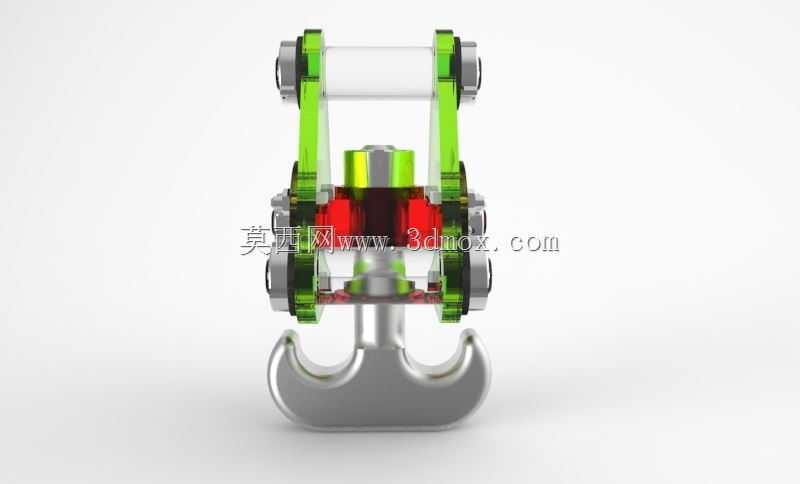

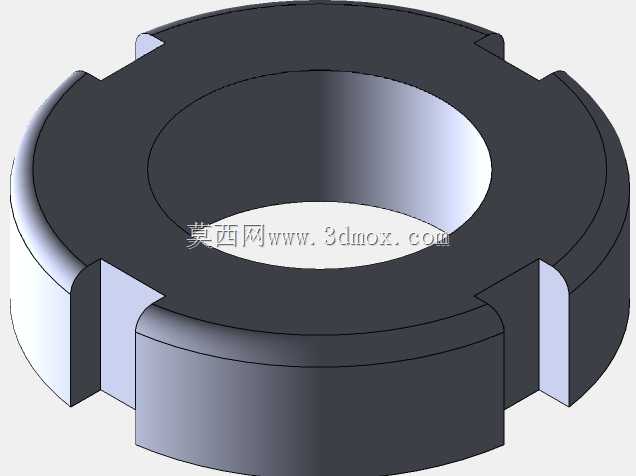

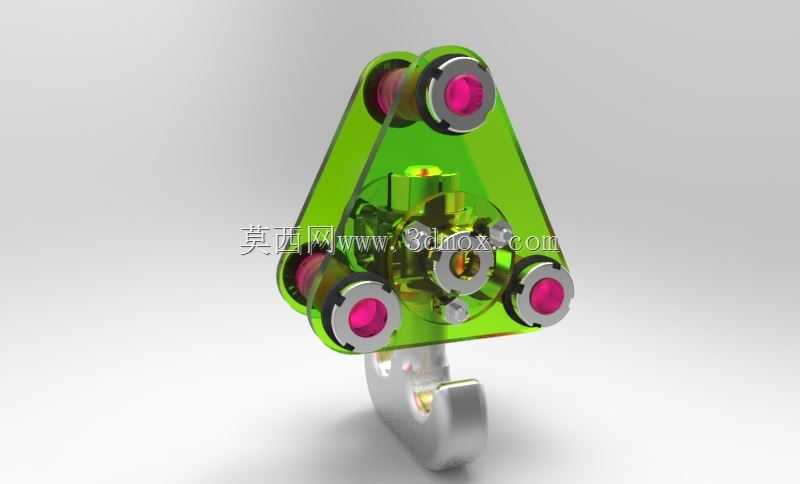

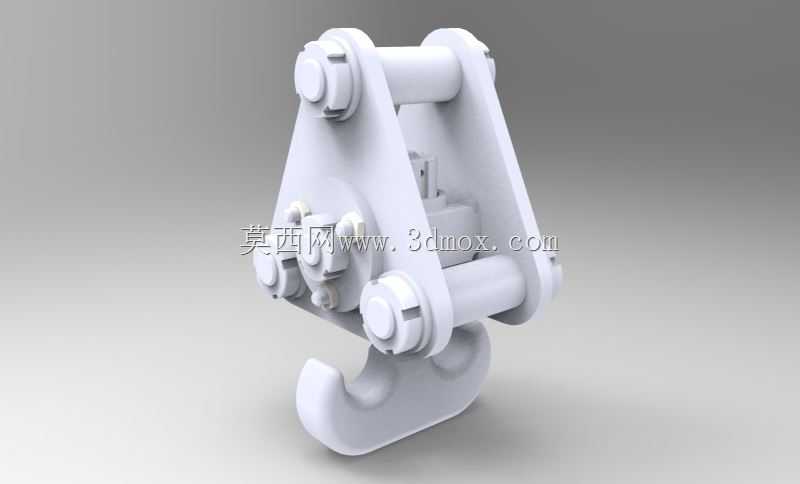

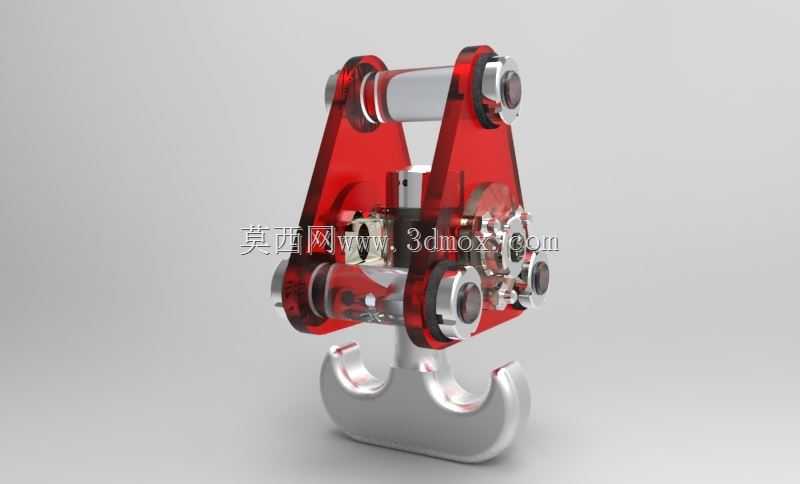

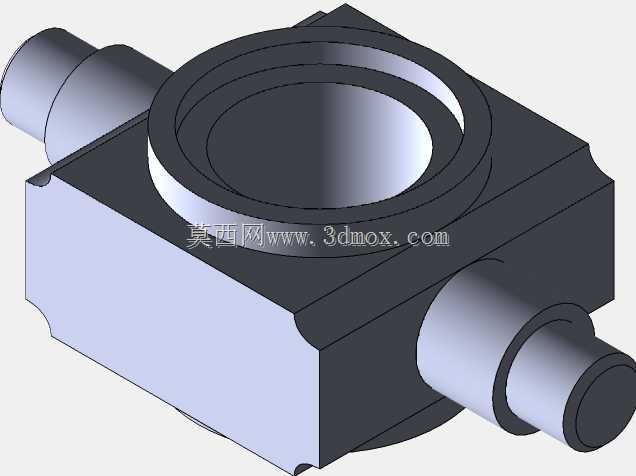

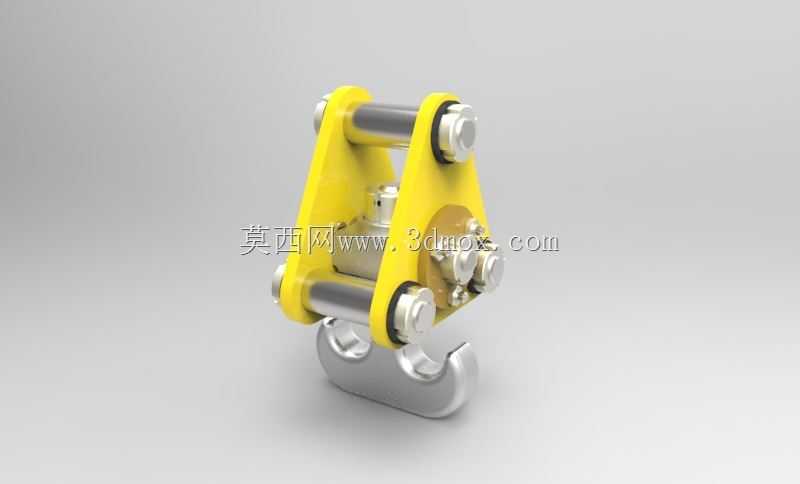

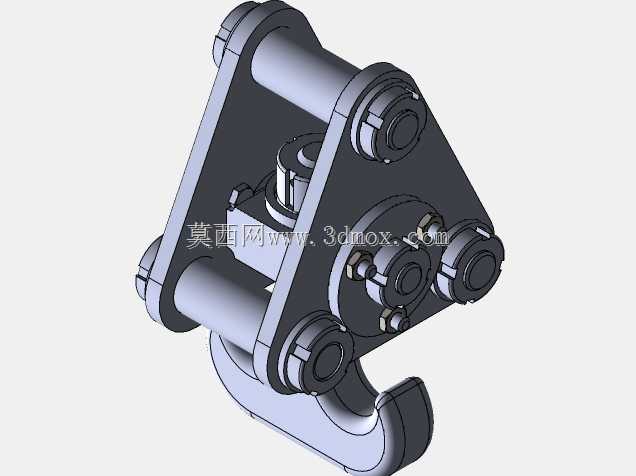

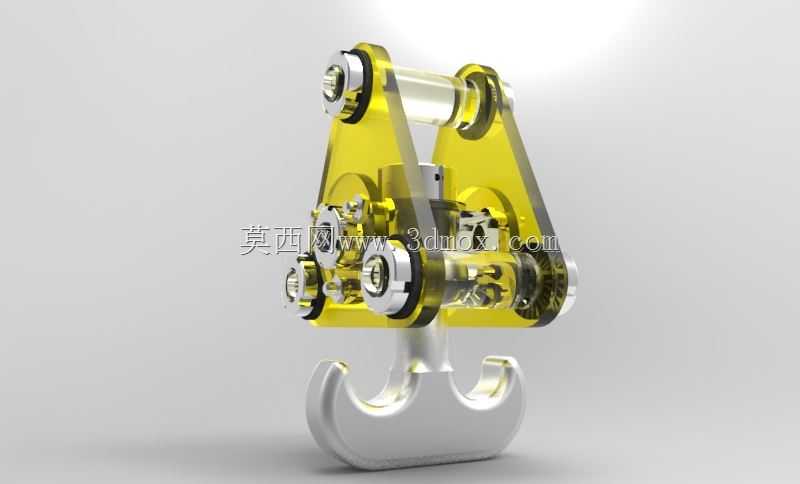

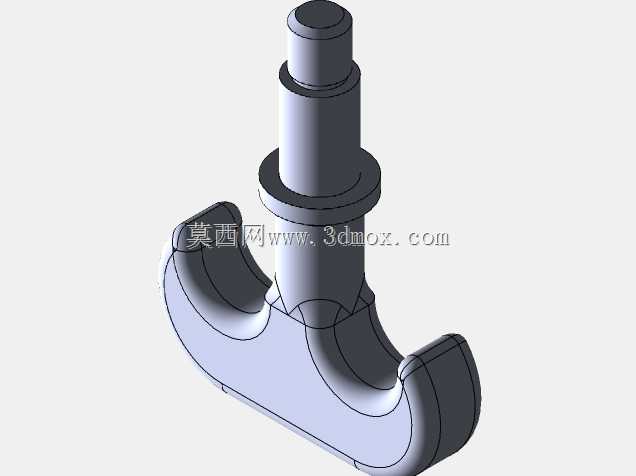

这款起重吊钩是桥式起重机、门式起重机、港口固定式吊机等起重设备的核心取物承载部件，主要应用于工矿企业生产车间物料转运、港口集装箱装卸、建筑工地重型构件吊装、仓储物流重型货物堆垛等作业场景，是直接连接起重设备起升机构与被吊重物的关键受力构件，承担着传递起升载荷、保障吊装作业安全的核心作用。该吊钩采用双钩式结构设计，相比单钩结构拥有更均衡的载荷分布能力，可适配大吨位重物的吊装需求，作业时双钩的对称受力结构能有效避免起吊过程中重物出现侧偏、扭转等问题，大幅提升吊装过程的稳定性。吊钩整体结构由上部滑轮连接架、中部传动滑轮组、下部吊钩钩体三部分组成，上部连接架采用对称式夹板结构，通过高强度销轴与起升机构的钢丝绳滑轮组相连，夹板内侧设置有耐磨衬套，可减少销轴转动过程中的结构磨损，延长部件的使用寿命；中部集成的滑轮组可配合起升钢丝绳完成起升、变幅动作，滑轮两侧加装的密封端盖能阻挡作业环境中的粉尘、水汽进入滑轮轴承内部，保障转动部件的运行顺畅；下部钩体采用大曲率圆弧过渡设计，钩尖处设置有防脱挡边结构，可配合安全舌片防止吊装过程中吊索从钩体内部滑脱，有效规避吊装作业的安全隐患。在设计思路上，该结构充分考虑了起重作业的重载、高频使用特性，所有受力连接部位均采用等强度设计原则，在保证整体结构承载能力满足额定起重量要求的前提下，尽可能优化结构件的壁厚与外形，降低吊钩整体自重，减少起升机构的无效载荷消耗。外形尺寸方面，该吊钩整体结构紧凑，上部连接架的安装孔位间距、销轴直径均匹配通用吨位起重机的起升机构安装边界，可直接替换同规格的传统吊钩部件，无需对原有起重设备的起升端结构进行额外改造；下部钩体的开口尺寸、钩身深度适配常见的吊装带、钢丝绳吊索、卸扣等吊具的连接尺寸，可满足不同类型吊具的快速挂接需求。安装过程中仅需将上部连接架与起重机起升滑轮组的对应销轴孔对齐，穿入高强度定位销轴并加装轴向防脱挡板即可完成装配，日常维护时可通过拆解侧端盖板快速检查内部滑轮、衬套的磨损情况，及时更换损耗部件，降低设备运维的时间成本。
