汽车差速器机构壳体SolidWorks设计模型

本模型为汽车传动系统核心部件差速器的机构壳体三维设计模型，建模全程基于SolidWorks软件完成，采用自顶向下的参数化建模流程：首先依据差速器的安装匹配尺寸搭建整体布局草图，确定壳体的主腔体轮廓、两侧半轴安装轴位、输入法兰对接端面的基准位置，再通过拉伸、旋转、拔模、抽壳等基础特征构建壳体主体结构，针对壳体上的安装孔位、加强筋结构、密封槽位、轴承安装座等细节，采用异形孔向导、筋特征、扫描切除等工具完成精细化建模，所有特征均保留完整参数化关联，可根据实际车型的传动参数调整壳体的壁厚、轴孔直径、安装点位尺寸，适配不同规格的差速器齿轮组安装需求。

参数设计层面，模型严格参照民用乘用车差速器壳体的通用设计规范设定，主腔体预留足够空间容纳行星齿轮、半轴齿轮及十字轴组件，两侧半轴安装位同轴度公差控制在0.02mm以内，输入法兰端面与腔体轴线垂直度符合传动部件安装精度要求，壳体壁厚根据受力分布做差异化设计，受力集中的轴承安装座区域做加厚处理，非受力区域做轻量化减薄设计，兼顾结构强度与轻量化需求。

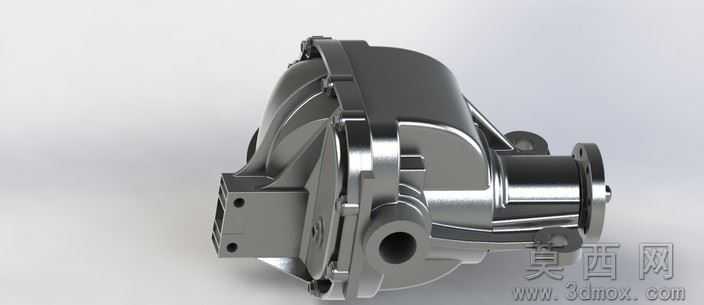

渲染材质方面，模型主体采用压铸铝合金材质参数设置，还原金属壳体的哑光金属质感，安装配合面做精铣加工的亮面金属效果，密封槽区域做橡胶密封圈的黑色哑光材质区分，整体渲染效果真实还原差速器壳体的实际加工外观，可直接用于产品展示、结构评审场景。

结构原理上，该壳体作为差速机构的承载基体，核心作用是封装固定差速器内部齿轮传动组件，同时承担动力输入对接、两侧半轴动力输出的连接支撑功能，车辆行驶过程中壳体随主减速器从动齿轮同步转动，为内部行星齿轮的自转、公转动作提供稳定的封闭安装空间，保证左右车轮可以以不同转速转动，满足车辆转弯、颠簸路面行驶时的车轮差速需求。

软件兼容层面，模型为原生SolidWorks格式，可兼容SolidWorks2016及以上所有版本软件直接打开编辑，同时支持导出STEP、IGS等通用三维格式，可导入UG、Pro/E、CATIA等主流三维设计软件进行后续的装配匹配、仿真分析、工程图导出操作，不会出现特征丢失、破面等问题。

研发教学应用层面，该模型可作为汽车传动系统教学的具象化演示素材，帮助学习者理解差速器壳体的结构设计逻辑、加工工艺要求，也可作为机械设计学习者的三维建模练习素材，掌握参数化建模、壳体类零件设计的技巧，同时也可供汽车零部件研发人员做结构参考，用于差速器产品的改型设计、结构优化工作，缩短产品研发周期。
