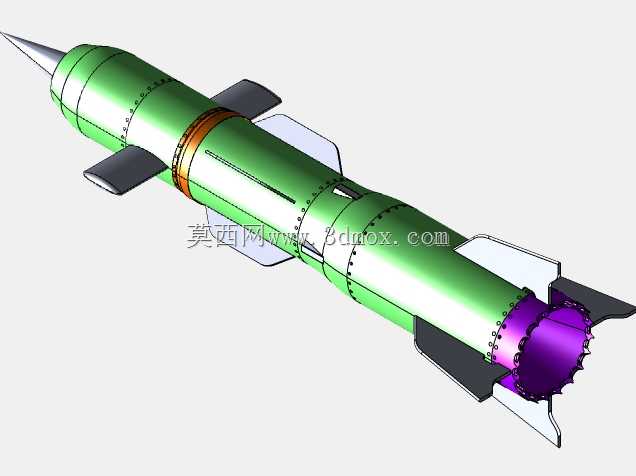

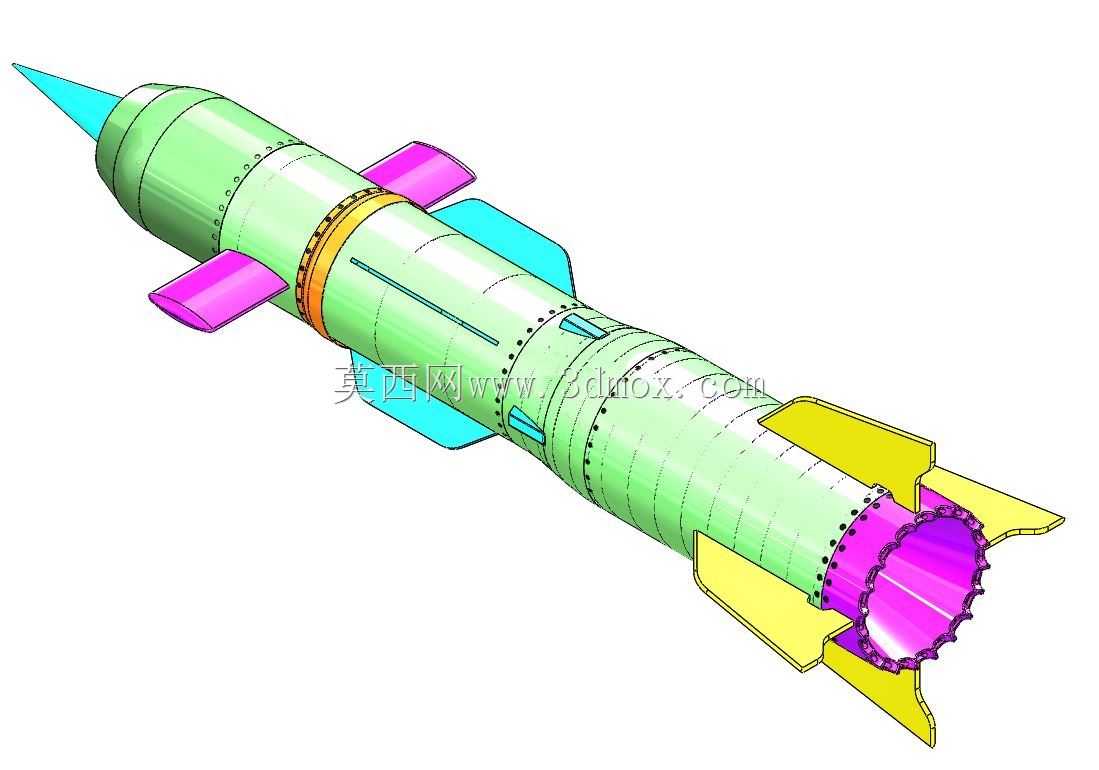

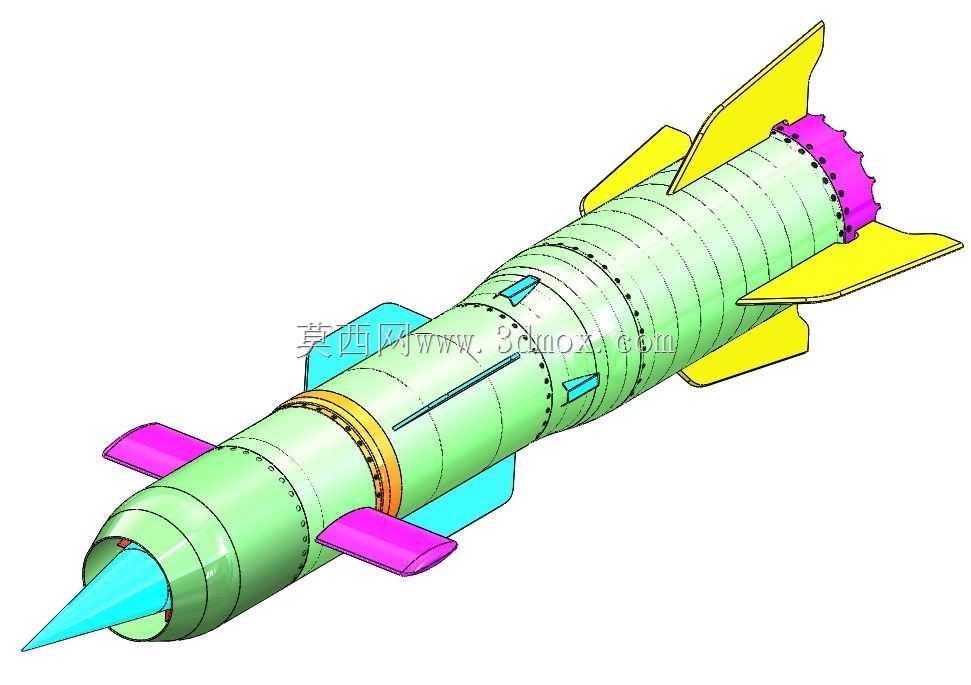

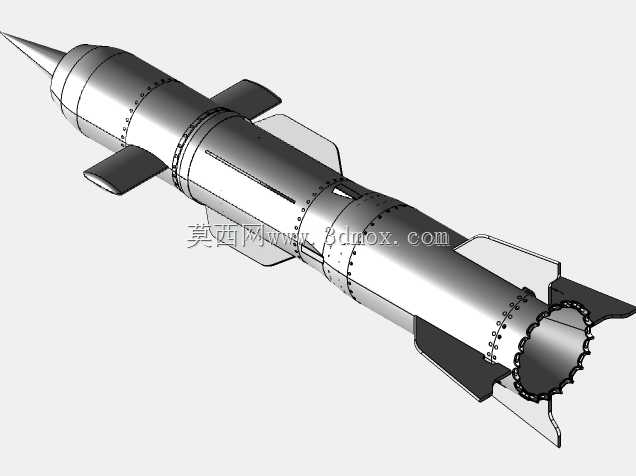

超音速火箭冲压动力装置结构设计

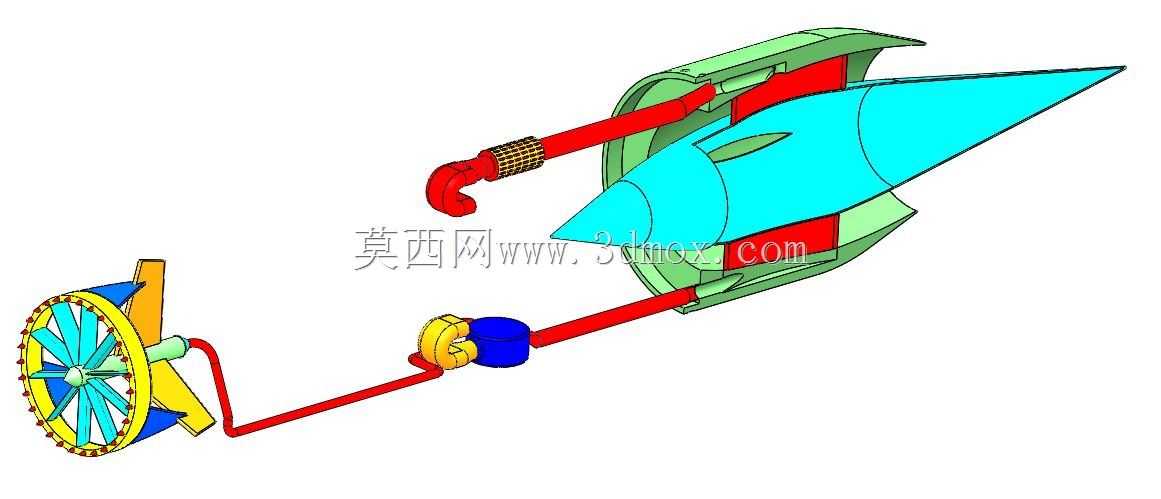

该冲压动力装置主要面向高超音速飞行器、近程高速突防运载平台的动力配套场景，可在大气层内高速飞行工况下为载体提供持续大推力输出，适配高速巡航、末端突防等核心飞行阶段的动力需求，无需搭载额外氧化剂即可直接利用来流空气完成工质燃烧，相比传统火箭动力能够大幅降低载体起飞重量，提升有效载荷占比。从功能特性来看，该装置采用轴对称气动布局，头部设置尖锐锥形进气激波锥，能够在3马赫以上飞行速度下对来流空气进行高效预压缩，通过多级斜激波将高速来流减速增压至燃烧室适配的流速区间，保证燃烧室内燃烧工况稳定，避免高速气流吹熄火焰。装置主体采用分段式筒身结构，从前至后依次设置进气段、燃料掺混段、燃烧腔、尾喷管段，各段之间通过法兰边螺栓连接，既保证了筒体结构的连接强度，也便于后期对各功能段进行单独调试与维护。筒身外侧布置多组不同功能的翼面，其中靠近尾段的大后掠角稳定翼主要负责飞行过程中的航向与俯仰稳定，保证高速飞行下的气动阻尼充足，避免出现姿态发散；中部布置的小型控制翼面可联动伺服机构，通过偏转调整飞行过程中的气动力矩，实现飞行轨迹的精准修正；前部的小型翼面则用于调整全弹压心位置，匹配不同飞行速度下的静稳定度要求。设计过程中充分考虑了高速飞行下的热防护需求，筒身外壁设置了多道环形加强筋，既能够提升筒体整体的结构刚度，承受高速飞行下的气动载荷与燃烧室内部的高压载荷，也能够增加筒体表面的散热面积，降低气动加热对壳体结构强度的影响。尾喷管采用收敛-扩张型面设计，能够将燃烧后的高温高压燃气充分膨胀加速，将热能高效转化为出口动能，最大化推力输出效率，喷管出口边缘设置的锯齿型结构可降低高速喷流的气动噪声，同时弱化喷流的红外特征信号。在安装边界设计上，该装置整体采用同轴圆柱基准，前端进气锥与筒身保持严格同轴度，各翼面的安装座均预留了标准螺栓连接孔位，可直接与载体的舱段结构对接，筒身内部预留了燃料管路、点火线缆的敷设通道，整体径向尺寸紧凑，能够适配多种直径规格的高速运载平台，无需对载体主体结构进行大幅修改即可完成动力段的集成安装。
