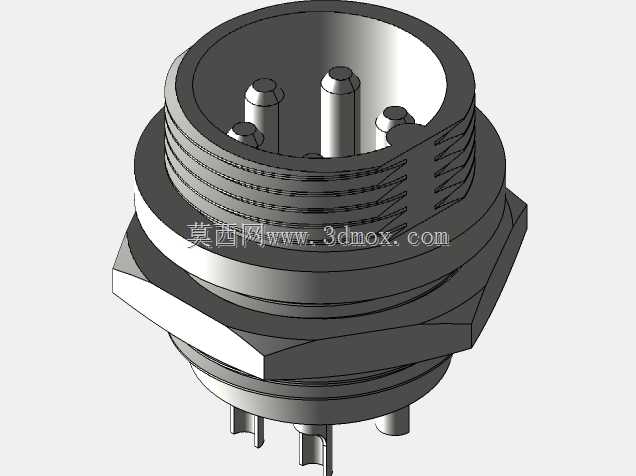

五芯法兰式航空连接器GX16结构设计

这款五芯圆形航空连接器属于面板安装式电连接部件，主要面向工业控制、小型机电设备、检测仪器、户外通讯终端等场景的电气线路对接需求，能够在存在一定振动、粉尘的常规工业环境下，实现多回路电源与信号的稳定连通，避免线路松脱、接触不良引发的设备运行故障。从实际使用场景来看，这类连接器常被用于设备面板与外部线束的快速插拔对接，无需在设备内部进行复杂的线路焊接固定，能够大幅提升设备组装、后期维护的作业效率，同时自带的螺纹锁紧结构可以在对接完成后实现可靠锁止，避免外力拉扯导致的接头脱落。在功能特性设计上，这款连接器采用公端插针布局，五个接触插针按照圆周均匀排布，能够同时满足五路独立线路的连接需求，可兼容小功率供电回路与低压信号传输回路的同步布设；接头外侧设计有标准外螺纹结构，与配套母头对接时可通过螺纹旋合实现轴向压紧，配合接头内部的密封结构可实现基础的防尘防泼溅能力，适配多数非极端恶劣的工业使用场景。从设计思路层面，这款连接器采用后部法兰盘安装结构，法兰盘为六角外形，既可以通过配套螺母从面板后侧锁紧固定，也能够借助六角边实现安装时的防转限位，避免接头在插拔、旋合对接过程中跟转松动；接头前部的插接腔体做了导向倒角设计，能够引导插针对接时顺利对位，避免插针磕碰弯折；尾部预留的焊杯引脚做了加长设计，方便操作人员进行导线焊接，同时引脚之间设置有绝缘隔挡，避免焊接时焊锡流溢引发的引脚间短路问题。在外形尺寸与安装边界上，这款连接器主体外径适配16mm直径的面板安装开孔，法兰盘外径大于安装开孔直径，能够在安装时贴合面板表面形成限位；接头轴向长度充分考虑了面板厚度与后部接线空间，安装后不会在面板后侧占用过多内部空间，适配壁厚1-3mm的各类金属、非金属设备面板；六角法兰的对边尺寸符合常规手动扳手的操作尺寸，安装时无需特殊定制工装，使用普通活动扳手即可完成锁紧固定，能够适配多数小型工业设备的面板安装空间要求。
