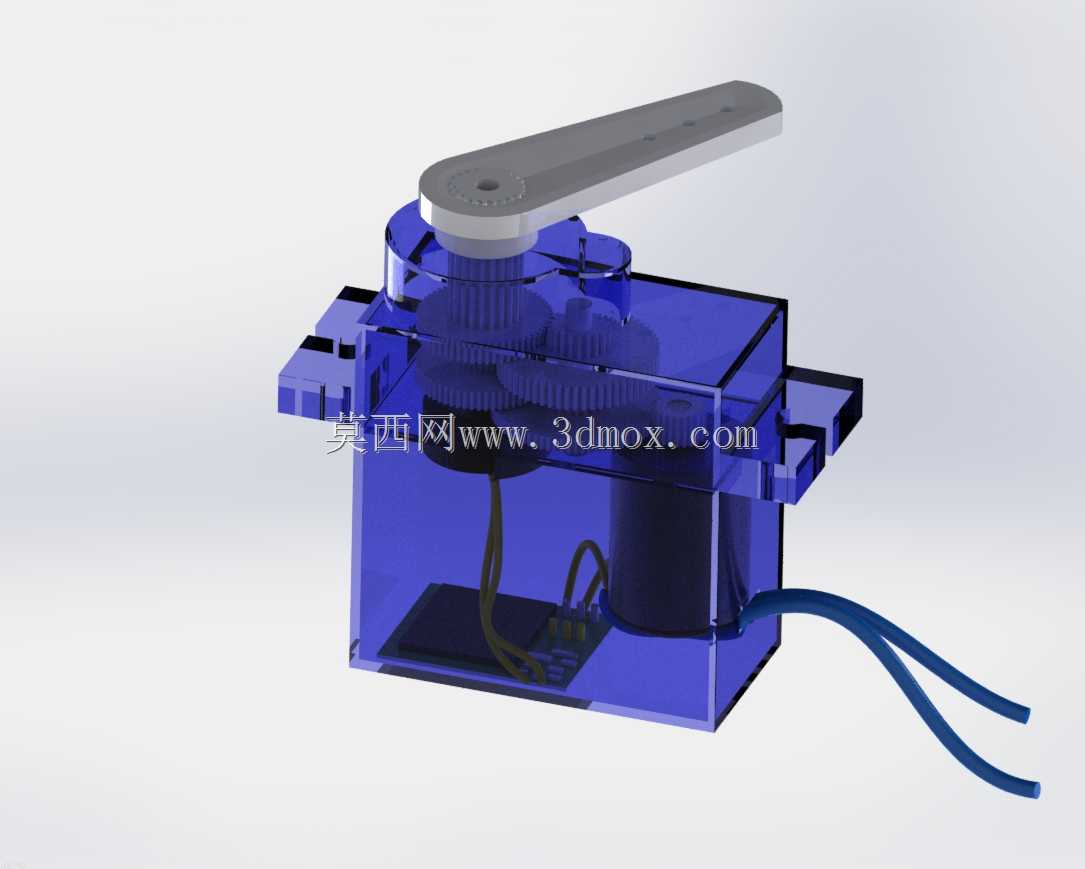

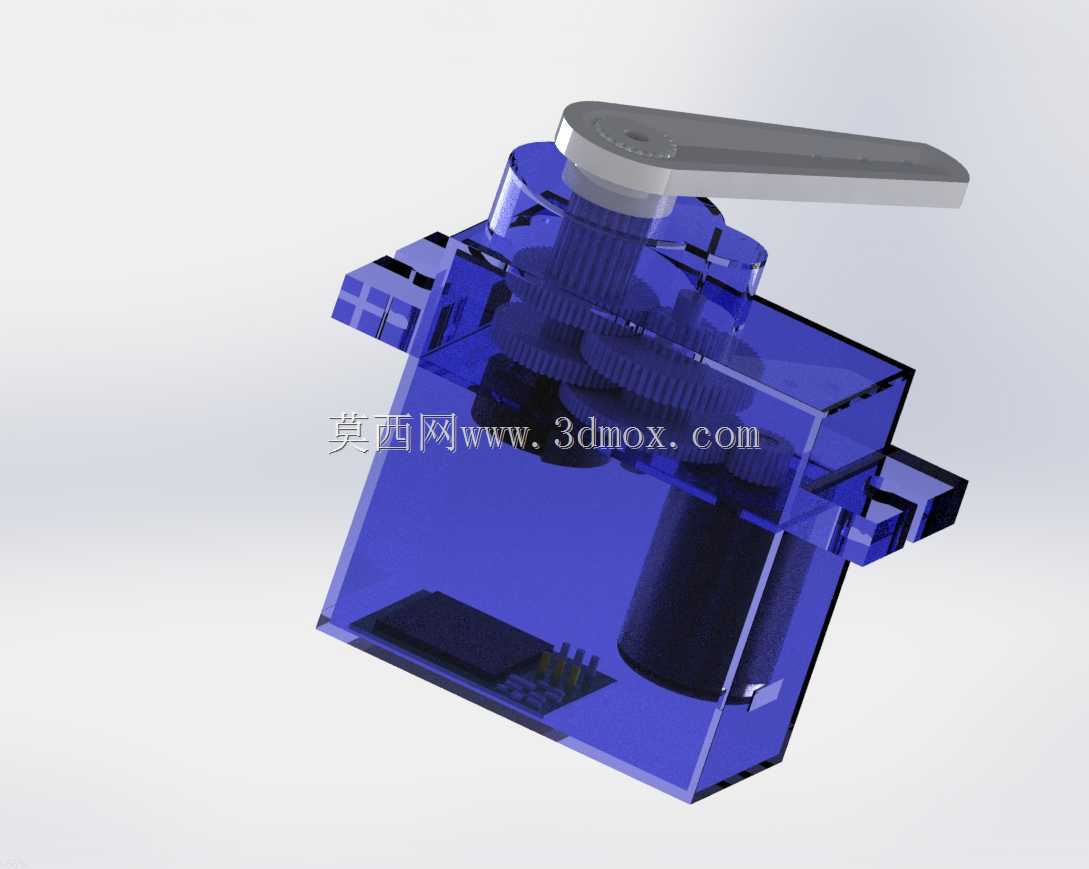

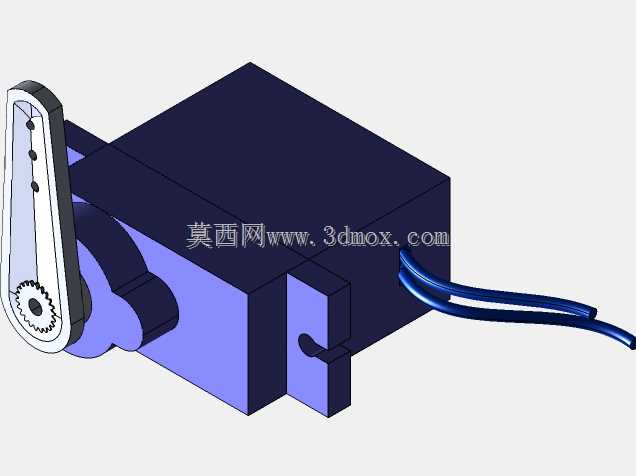

RC平面9g舵机结构设计展示

这款小型伺服执行部件是航模、小型机器人领域极为常用的动力输出单元，常见于固定翼航模的舵面控制、小型遥控车的转向调节、桌面级机械臂的关节驱动、仿生机器人的动作执行等场景，凭借紧凑的体积与精准的角度控制能力，成为小负载高精度运动场景的首选执行元件。从实际用途来看，它能够接收控制信号输出指定角度的偏转动作，通过摇臂带动连杆结构完成预设的姿态调整，在航模飞行中负责控制副翼、升降舵、方向舵的偏转角度，直接决定飞行姿态的调整精度；在小型自动化装置中可作为小型闸门、拨杆机构的动力源，完成定点的角度切换动作。产品功能特性上，它集成了直流驱动电机、减速齿轮组、位置反馈电位器与控制电路，形成闭环的角度控制逻辑，能够在额定扭矩范围内稳定维持输出角度，不会因外力干扰出现明显的角度偏移，同时响应速度快，能够跟随控制信号快速完成角度调整，满足动态动作的响应需求。在设计思路上，整体采用模块化的集成布局，将驱动电机布置在壳体下部空间，多级减速齿轮组沿摇臂转轴方向层叠排布，既最大化利用了壳体内部空间，又能通过齿轮减速将电机的高转速低扭矩输出转换为摇臂端的低转速高扭矩输出，位置反馈元件直接与输出转轴同轴连接，能够实时采集输出轴的实际角度，反馈给控制电路形成闭环校正，避免传动间隙带来的角度误差。外形上采用方正的壳体设计，两侧预留标准的安装耳位，安装耳上带有定位孔，能够通过螺丝快速固定在安装基座上，输出摇臂采用标准的花键连接结构，可适配不同长度的通用摇臂配件，接线从壳体侧部引出，避免与周边运动部件产生干涉，整体安装边界紧凑，能够适配狭小的安装空间，在设计时充分考虑了航模、小型装置内部的空间限制，在保证结构强度与输出性能的前提下尽可能压缩整体体积，壳体采用半透明设计可直观观察内部齿轮传动状态，便于调试阶段排查传动卡滞、齿轮错位等问题，输出轴的转动范围覆盖常用的0-180度区间，能够满足绝大多数小角度摆动的动作需求，传动齿轮的齿形经过优化设计，在保证传动强度的同时降低啮合间隙，提升角度控制的精准度，整体结构兼顾了实用性与装配便利性，适合批量生产与多场景适配使用。
