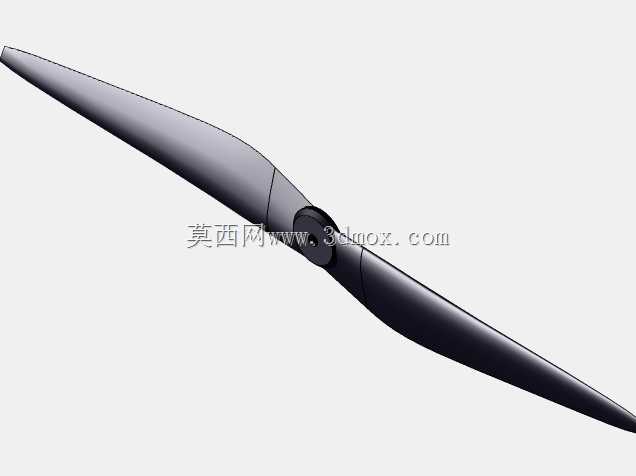

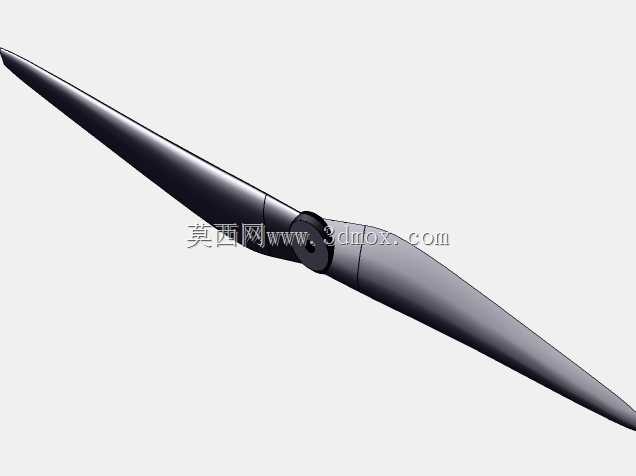

13x5规格正反转向航空螺旋桨结构设计

该螺旋桨主要面向小型固定翼航模、轻型无人机动力系统场景使用，作为动力输出的核心气动部件，承担着将电机轴旋转扭矩转化为轴向推进力的核心作用，顺时针与逆时针配对的正反桨设计，可抵消双发布局航模飞行时的反扭力矩，避免单桨旋转带来的机身偏航问题，大幅提升飞行过程中的姿态稳定性，尤其适配需要精准姿态控制的航拍无人机、竞速航模以及小型固定翼实训机型。在实际使用场景中，这类螺旋桨可适配KV值匹配的外转子无刷电机，在低空低速飞行场景下能提供稳定的推力输出，兼顾静拉力与巡航效率，既可以满足航模爱好者日常飞行练习的需求，也能适配小型工业巡检无人机的动力配置需求，在轻风环境下可维持稳定的飞行姿态，降低动力系统的能耗损耗。产品在功能设计上参照成熟的APC桨叶气动逻辑，桨叶沿展向设置了连续变化的俯仰角，从桨根位置到桨尖位置的安装角逐步平滑递减，匹配不同半径位置的线速度差异，让整个桨叶展向的气流攻角保持在高效区间，避免桨尖失速问题；同时桨叶翼型设置了合理的下弧度，可在较低转速下获得足够的升力系数，提升低速状态下的推力响应速度，在急加速、大油门爬升工况下也能维持稳定的气动效率，减少气流分离带来的推力损失与振动问题。设计过程中重点考量了安装适配性与结构强度，桨毂中心设置了直径6mm的标准安装孔，可直接适配市面主流航模电机的输出轴尺寸，无需额外加工转接衬套即可完成装配；桨叶整体采用流线型修型，桨根位置做了加厚处理，提升旋转过程中的结构抗扭强度，避免大拉力工况下桨叶变形导致的动平衡失效问题，桨尖位置做了收窄修型，降低旋转过程中的翼尖涡流损耗，同时减少高速旋转时的气动噪音。外形尺寸上，该螺旋桨单支直径为13英寸，螺距为5英寸，正反桨的几何外形完全对称仅旋向相反，配对使用时可保证左右两侧推力输出的一致性，安装时仅需保证桨叶夹紧面与电机安装面完全贴合，锁紧桨帽后即可完成装配，安装边界清晰，不会与常见的航模电机整流罩、机身前部结构产生干涉，适配绝大多数前拉式布局的小型航模与无人机动力安装位。
