HereLinkHDMI空气单元与天线结构设计

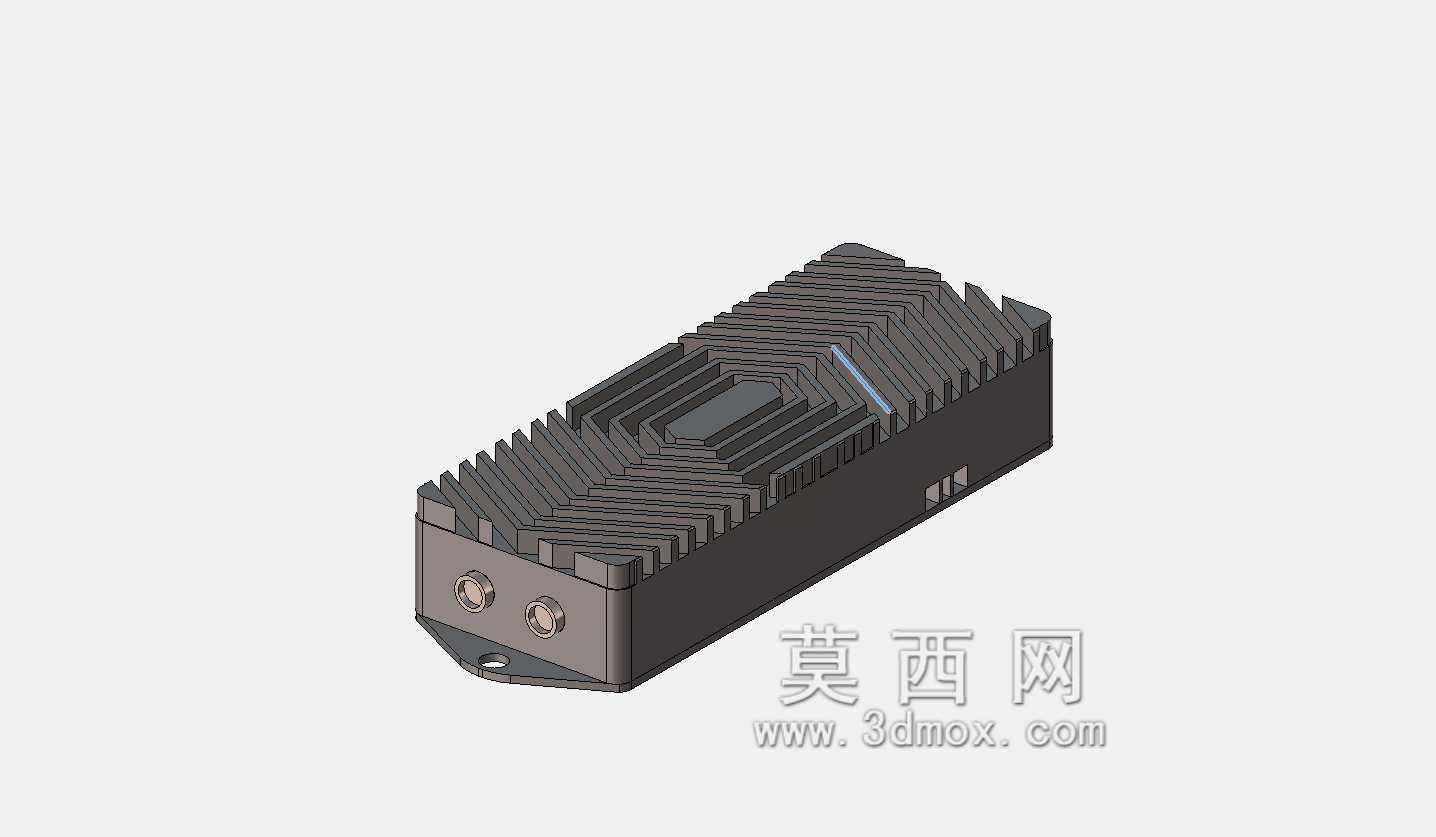

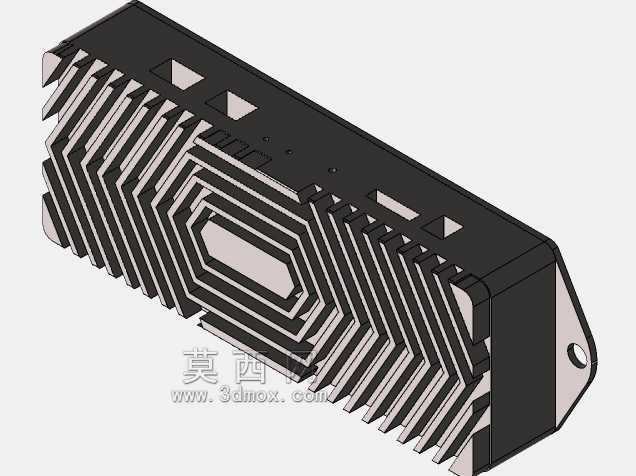

　　这套结构件面向无人机高清图传链路的机载端设备设计，核心承担HDMI信号的无线编码传输、射频信号收发以及机载端核心电路的承载散热功能，适配长距离无人机作业场景下的高清视频回传需求，常见于工业巡检无人机、航测无人机、专业影视航拍无人机的机载链路集成环节，直接对接飞控端的视频输出接口与机载射频链路，解决空中端高清信号压缩、无线发射、散热防护的一体化集成问题。从结构设计逻辑来看，整个壳体采用一体化铣削成型的散热结构布局，外表面排布的交错式斜向散热齿并非等距规则阵列，而是根据内部核心发热芯片的位置做了疏密调整：核心编解码芯片对应的壳体区域，散热齿的齿高更高、齿间距更窄，最大化拓展散热接触面积，而电源模块、射频接口对应的区域则适当加宽齿间距，避免金属齿对射频信号产生不必要的屏蔽干扰，同时在壳体侧边预留了多个矩形开口，分别对应HDMI输入接口、状态指示灯、对频按键的安装位，开口边缘做了0.2mm的台阶沉台设计，方便后续安装密封胶圈，满足户外作业场景下的防泼溅、防尘要求。壳体端部的带孔安装耳采用一体化延伸结构，安装孔位做了沉头处理，可直接通过M2.5螺丝固定在无人机的机载设备安装架上，安装耳与主体的衔接位置做了R1.5的圆角过渡，避免飞行过程中的振动应力集中导致壳体开裂。整个壳体的内部型腔根据电路板的外形做了精准的限位筋设计，筋位高度1.2mm，既可以对电路板实现周向限位，避免飞行振动下电路板移位，又能在电路板与壳体底部之间留出均匀的导热垫填充间隙，

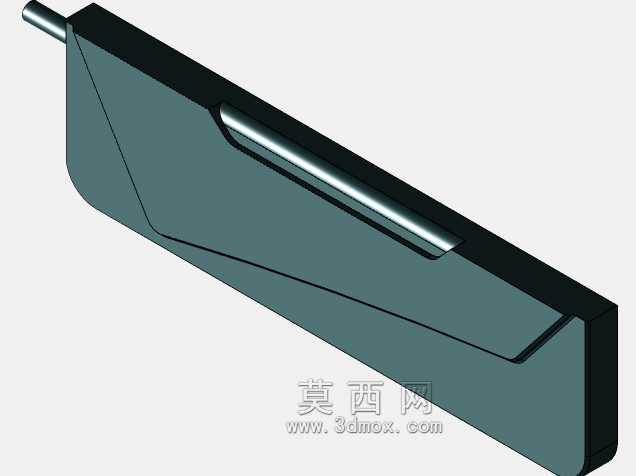

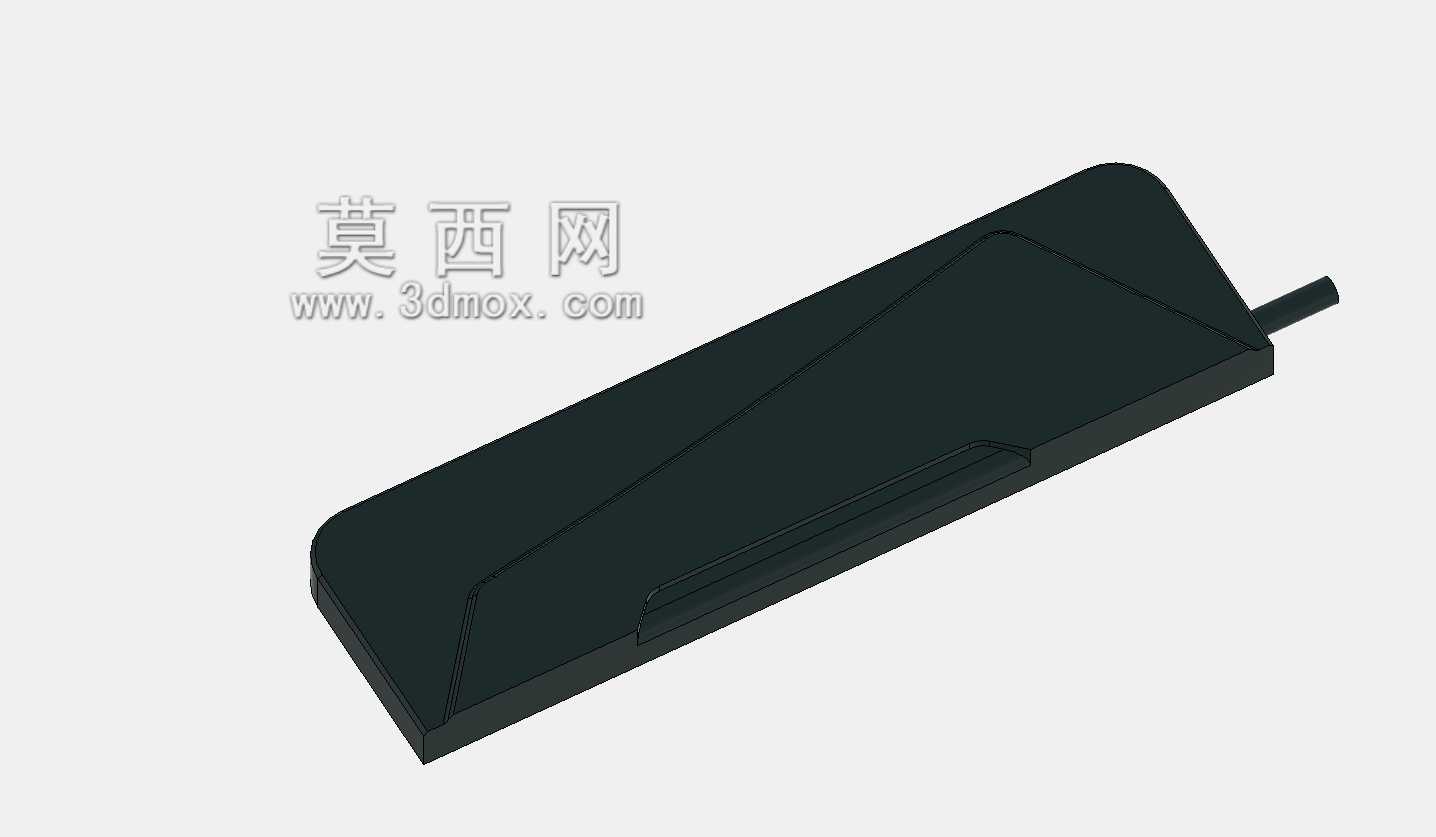

　　保证发热芯片的热量可以通过导热垫均匀传导到外部散热齿上，不会出现局部热量堆积。天线部分的集成设计充分考虑了机载安装的空间约束，将天线辐射单元的安装位与壳体端部的结构做了融合，避免额外突出的天线结构在飞行过程中产生额外风阻，同时天线安装区域对应的壳体部分做了局部非金属化的结构预留，防止金属壳体对射频信号产生屏蔽，保证信号的全向辐射效率。从安装边界来看，整个单元的外形尺寸适配主流无人机机载设备仓的安装空间，壳体总厚度控制在20mm以内，不会占用过多的机载竖向空间，散热齿的排布方向顺着无人机飞行的前进方向设置，飞行过程中的迎面气流可以顺着齿间的通道快速流过，带走散热齿表面的热量，实现飞行状态下的被动风冷散热，无需额外加装散热风扇，

　　既降低了整机重量，也避免了风扇转动带来的振动影响图传信号的稳定性。接口位置的布局充分考虑了机载布线的便利性，所有外接接口都集中在壳体的同一侧，布线时可以顺着机身走线槽统一整理线材，避免线材杂乱缠绕在螺旋桨或者其他运动部件上，接口的沉台设计也可以保证线材插头插入后不会超出壳体外轮廓，不会和周边的机载电池、飞控模块产生安装干涉。在结构强度设计上，壳体选用6061-T6铝合金作为基材，既保证了轻量化的要求，整体重量控制在80g以内，不会给无人机带来过多的负载负担，又具备足够的结构强度，可以承受无人机起降、飞行过程中的振动与冲击，散热齿的厚度设计为1.2mm，在保证散热面积的同时具备足够的刚性，不会因为轻微的磕碰就出现齿片变形的问题。

　　整个结构的设计没有多余的装饰性特征，所有的外形结构都服务于功能需求：交错的散热齿同时承担散热、结构加强的作用，壳体表面的安装孔位同时兼顾定位、固定、接地的功能，端部的安装耳同时承担固定、天线安装基准的作用，最大化提升了结构的集成度，减少了额外零件的数量，降低了整体装配的复杂度，也减少了后续维护的工作量。针对户外作业的复杂环境，壳体表面做了硬质阳极氧化处理，既提升了表面的耐磨性能，避免安装、维护过程中划伤壳体表面，也提升了表面的辐射散热系数，进一步强化被动散热的效果，氧化层的绝缘特性也可以避免壳体和机载其他金属部件接触造成短路问题。射频部分的结构隔离设计上，在内部型腔中专门设置了金属隔离筋，将编解码电路区域和射频天线区域做了物理分隔，避免数字电路的高频信号串扰到射频链路中，影响图传信号的传输质量，隔离筋的高度和内部型腔深度一致，装配后可以和电路板的接地层充分接触，实现良好的电磁屏蔽效果。
