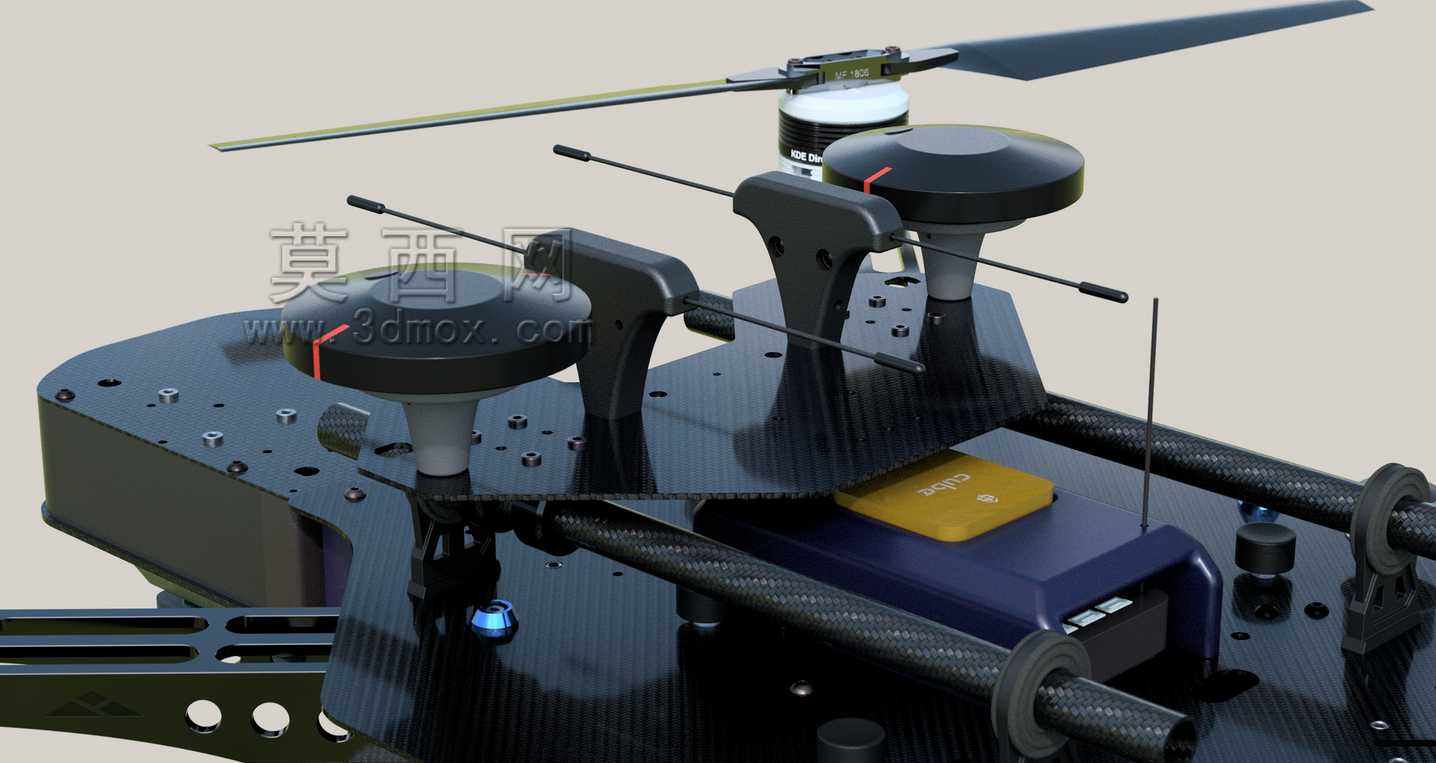

HERE系列GPS圆盘挂载固定支架

　　在航模飞控外设的安装场景中，GPS模块的固定可靠性直接影响定位信号稳定性与飞行姿态解算精度，这款针对HERE系列GPS圆盘设计的挂载支架，正是为解决户外飞行场景下模块松动、位移、转动偏移的实际问题开发的结构件。从实际使用场景来看，这类GPS挂载件多用于多旋翼航模、固定翼测绘无人机、小型巡检无人设备的甲板安装位，需要兼顾安装便捷性、固定强度与防转动性能，避免飞行过程中受气流振动、起降冲击导致GPS模块角度偏移，进而影响航向校准与定位数据准确性。

　　设计阶段首先考虑的是安装边界的适配性，支架主体采用圆盘贴合面加柱状插接段的结构，圆盘端面完全匹配HERE系列GPS圆盘的底部轮廓，保证贴合后无突出硌伤模块壳体，柱状段长度控制在20-30mm区间，既能够穿过常见的航模甲板、设备舱板的安装开孔，又不会因为柱段过长增加额外重量、占用设备舱内部走线空间。柱段中心设计为内六角M3螺纹孔位，这个结构是整个支架的核心受力点，采用六角嵌合的形式而非光孔，是因为M3螺丝锁紧时，六角结构可以直接传递扭矩，避免支架本体跟转，不需要额外在甲板背面预留扳手操作空间，对于空间紧凑的小型航模设备舱来说，能大幅降低安装操作难度。

　　防旋转设计是这类挂载件的核心功能点，支架圆盘边缘特意设计了不对称的卡槽缺口结构，安装时可以直接卡在甲板上预先冲切或者打印的对应卡位凸台上，哪怕M3螺丝因为长期振动出现轻微预紧力下降，卡槽结构也能完全限制支架的周向转动，杜绝GPS模块相对机身中轴线出现角度偏转——对于依赖磁航向与GPS航向融合解算的飞控系统来说，哪怕3到5度的角度偏移，都可能导致悬停漂移、航线偏移的问题，这种机械防转的结构比单纯靠螺丝摩擦力锁止的可靠性高很多，适配Ranger Q700这类常见的行业级航模机架的安装孔位与卡位设计，不需要用户额外对机架进行打孔、打磨修改。

　　从结构强度角度考虑，支架整体采用等壁厚设计，圆盘边缘做了圆弧过渡，没有尖锐的应力集中角，适合采用FDM或者光固化3D打印工艺制作，打印时不需要额外添加支撑结构，柱段与圆盘衔接位置做了加厚圆角处理，能够承受起降时的瞬时冲击，不会出现柱段根部断裂的问题。安装操作逻辑也做了优化，用户只需要将支架柱段从甲板上方穿过安装孔，对准卡槽卡位后，从甲板下方拧入M3螺丝，不需要额外的防松垫片就可以实现牢固固定，螺丝锁紧行程可以根据甲板厚度在3-10mm区间自适应，适配不同厚度的碳纤维甲板、玻纤甲板、3D打印机架板。

　　实际使用中，这款支架的圆盘贴合面平面度控制在0.2mm以内，保证GPS模块底部与支架完全贴合，不会出现局部悬空导致的模块受力不均，柱段的外圆直径做了0.1mm的负公差设计，能够顺畅插入标准尺寸的安装开孔，不会出现卡滞或者间隙过大晃荡的问题。边缘的卡槽缺口除了防转功能之外，还可以作为GPS模块线材的走线路径，将模块的通讯线顺着缺口引到设备舱内部，避免线材被支架压住、或者飞行中被气流吹动拉扯模块接口。不同于市面上常见的全包式GPS固定座，这款支架只做底部支撑与固定，不会包裹GPS模块的侧面与顶面，完全不会遮挡GPS信号接收，也不会对内置的磁罗盘产生金属遮挡干扰，保证信号接收强度与磁罗盘校准精度。
