FrSky L915遥控设备天线固定支架结构

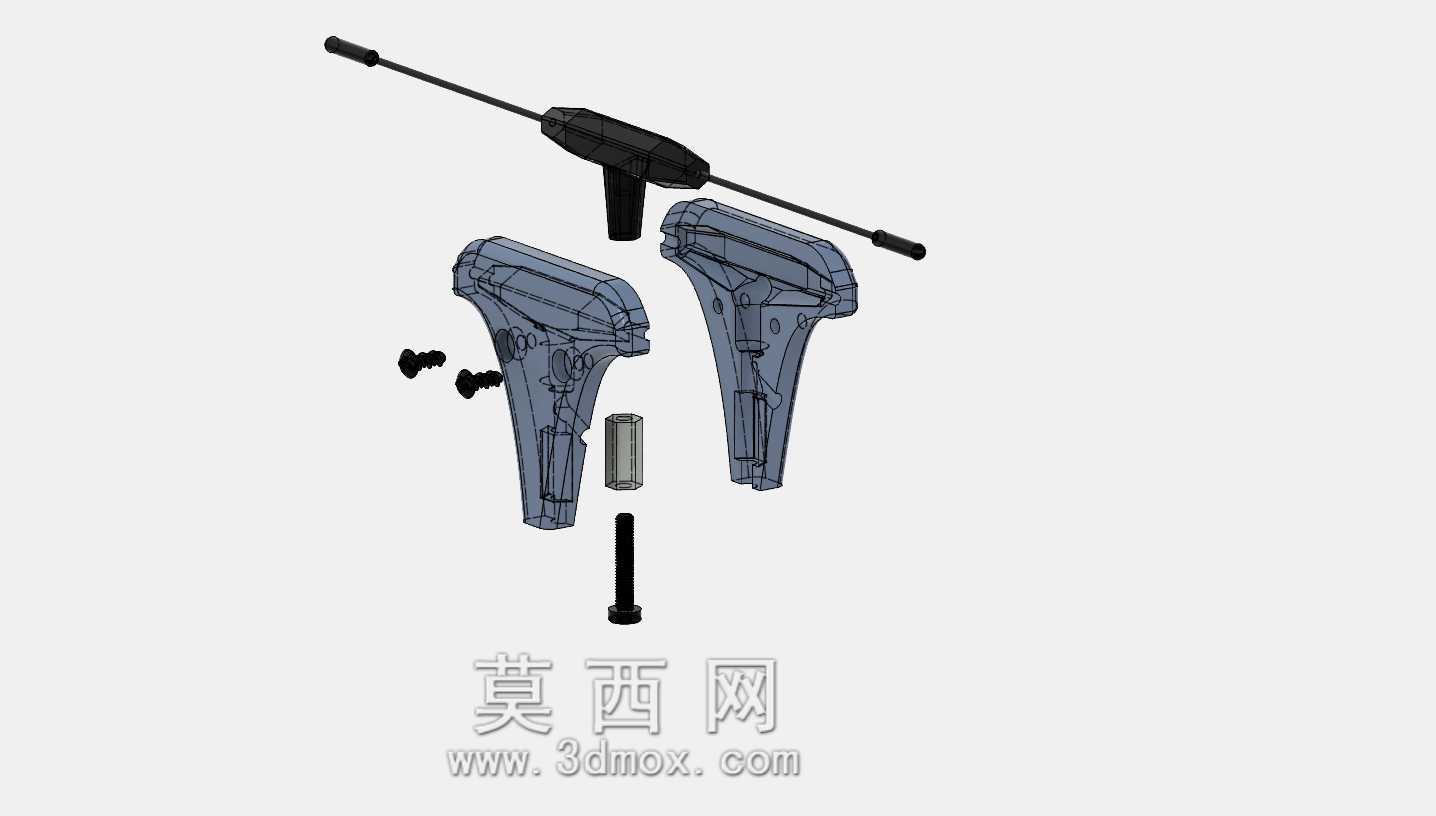

　　在航模远程遥控、无人设备地面站信号传输场景中，遥控接收端的天线安装稳定性直接决定信号传输的可靠性，尤其是长距离飞行作业时，天线角度偏移、固定松动都可能导致信号衰减甚至失控，这款适配FrSky L915天线的固定支架，正是针对这类户外作业场景的安装痛点开发的专用结构件。从实际使用需求出发，该支架采用分体对合式结构设计，整体分为左右两个对称的夹持壳体，配套专用锁紧螺丝与内嵌金属螺纹衬套，既能够完整包裹天线基座的受力部位，避免长期震动下塑料壳体出现应力开裂，也能通过对合夹持的方式适配天线基座的外形轮廓，不需要对原有天线结构做任何破坏性改装。设计阶段优先考虑了户外使用的耐候性与结构强度，主体结构适配ABS-CF合金材料的3D打印成型工艺，

　　碳纤维填充的ABS材料相比普通PLA拥有更好的抗冲击性与耐温性能，能够适应夏季户外暴晒、冬季低温作业的复杂温度环境，不会出现普通3D打印件常见的低温脆断、高温软化变形问题。安装结构上，支架预留了标准M3规格的内螺纹安装位，配套长度15mm的尼龙防区外螺纹六角连接件，尼龙材质的连接件既能够保证足够的锁紧强度，又不会因为金属硬接触刮伤设备外壳表面，同时六角防区结构能够在锁紧螺丝时防止连接件跟转，降低现场安装的操作难度。整个支架的安装边界完全适配Ranger Q700这类远程飞行平台的外壳安装位，安装完成后天线能够保持稳定的水平伸展姿态，不会因为飞行过程中的气流冲击、机体震动出现角度偏移，保证天线的信号辐射方向始终处于最优角度，

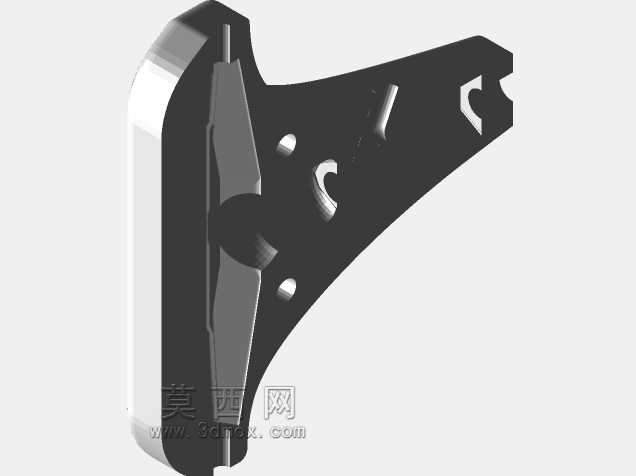

　　避免因为天线姿态问题导致的信号覆盖盲区。分体式的结构设计也给后期维护更换带来了便利，不需要拆卸整段天线就可以单独更换支架部件，日常维护时只需要松开两侧的锁紧螺丝，就可以快速调整天线角度或者更换受损的支架壳体，相比一体式胶粘或者扎带固定的方式，结构可靠性提升明显。在细节结构处理上，支架与天线接触的内表面做了与天线基座完全贴合的仿形曲面，夹持时受力均匀分布在整个接触面上，不会出现局部应力集中压坏天线外壳的问题；螺丝安装位做了沉孔设计，锁紧后螺丝头部完全埋入支架壳体表面，不会突出表面刮擦其他设备或者操作人员；两侧壳体的合模定位面做了微小的定位止口，安装时能够快速对齐两个壳体，不会出现装配错位导致的夹持间隙过大问题。从实际装机测试的角度看，

　　该支架在持续震动环境下的锁紧可靠性表现优异，连续数十小时的户外飞行作业后，支架没有出现松动移位，天线角度始终保持初始设定位置，信号传输强度稳定，没有出现因为固定问题导致的信号波动。对于需要自行制作安装配件的航模从业者、无人设备改装用户来说，该结构的建模逻辑也具备参考价值，针对小批量定制化的安装需求，采用3D打印的分体夹持结构搭配金属螺纹衬套的方案，能够在控制成本的前提下获得足够的结构强度，同时兼顾安装维护的便利性，不需要复杂的机加工工序就可以快速制作出适配特定设备的固定结构。
