HERE系列车载GPS定位模块及配套支架

　　在车载导航、户外移动定位、小型无人载具定位改装等场景中，定位模块的安装适配性直接影响信号接收稳定性与设备集成美观度，这套HERE系列GPS模块与配套支架的三维数模，正是针对多代同系列模块的安装适配需求完成的结构设计。从实际工程落地的角度看，很多定位模块集成项目中，工程师往往只关注模块本身的电路参数，忽略安装结构的匹配，最终出现模块固定不稳、信号被周边金属构件遮挡、不同代际模块更换时需要重新打孔做支架的问题，这套数模在设计阶段就把这些现场常见的痛点纳入了考量范围。

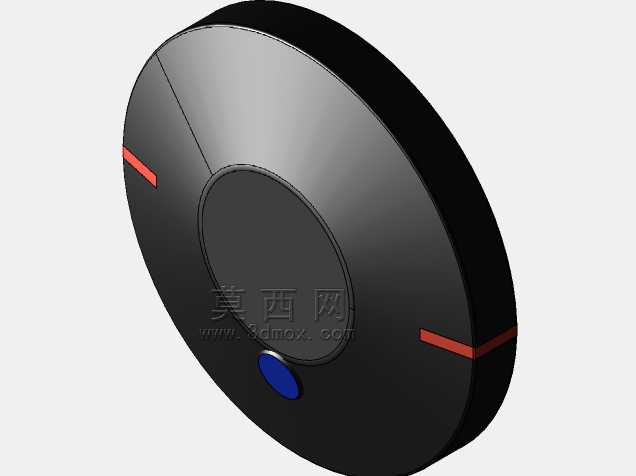

　　先看模块本体的结构设计，整体采用扁圆形的壳体构型，这种形态的优势首先是壳体无尖锐棱角，在车载、便携载具的有限安装空间内，不会和周边线束、结构件产生干涉剐蹭，圆形轮廓也能让模块在安装时无需严格对准轴向角度，降低现场安装的对位难度。壳体侧面预留的条状标识位，对应不同代际模块的灯光指示窗口，数模里精准还原了HERE、Here2、HERE+冰球、Here3几个版本的灯光布置差异，结构工程师在做配套面板开孔时，可以直接提取数模里的窗口位置尺寸，不用反复核对实物样品的开孔位置，避免出现指示灯被面板遮挡的问题。壳体侧面的蓝色功能按键位置也做了精准的结构还原，按键的凸起高度、和壳体边缘的距离都按照实物的操作空间预留，安装后不会出现按键被支架压死、按动行程不足的问题。

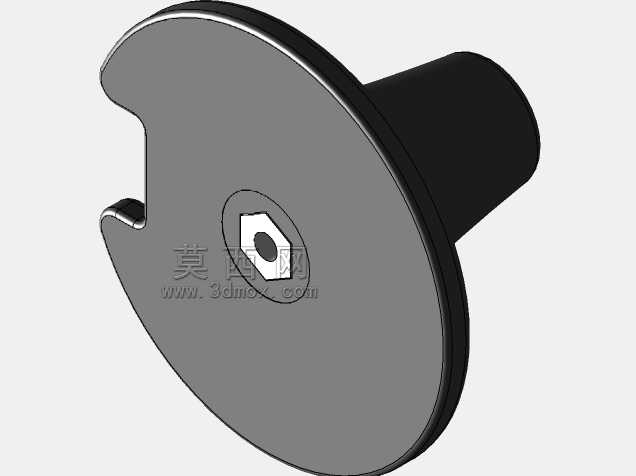

　　配套支架的设计完全围绕模块的安装边界做适配，支架和模块的配合面采用和模块壳体弧度完全匹配的贴合结构，安装后接触面积充足，不会出现局部应力集中导致的壳体压损，也能避免车辆行驶过程中振动带来的模块移位。支架的安装孔位做了通用化设计，既可以适配常见的车载中控台安装位，也能兼容小型无人机、无人车的设备舱安装标准，不需要额外做转接件就能完成固定。从尺寸边界来看，模块整体的厚度控制在轻薄化区间，安装后不会过多占用安装空间，在狭窄的设备舱内也能留出足够的线束走线空间，模块的接口位置在数模里也预留了对应的避让空间，接插GPS天线、供电线束时不会被支架结构干涉，线束弯折半径也符合常规车载线束的布线要求，避免长期使用中线束弯折疲劳断裂。

　　从功能特性的适配角度，这套结构设计充分考虑了GPS信号接收的需求，支架的固定结构全部设置在模块的侧下方，模块朝上的信号接收面完全无遮挡，不会因为支架的金属结构影响卫星信号的接收强度。不同代际的HERE模块虽然灯光布置有差异，但整体的安装外径、底部配合尺寸保持了一致，这套数模里的支架可以通配多个版本的模块，项目中如果需要更换不同版本的定位模块，不需要重新设计加工支架，直接替换模块本体即可，大幅降低后续的硬件迭代成本。对于做结构集成的工程师来说，这套数模的所有配合面、安装尺寸都做了精确的公差预留，提取数模里的尺寸直接加工支架，就能实现和实物模块的顺畅装配，不需要反复修配调整，能有效缩短项目的结构开发周期。在实际的改装场景中，不管是后装车载导航的GPS模块固定，还是小型无人设备的定位组件集成，这套结构的适配性都能满足多数常规安装场景的需求，不需要做过多的结构修改就能直接投入使用。
