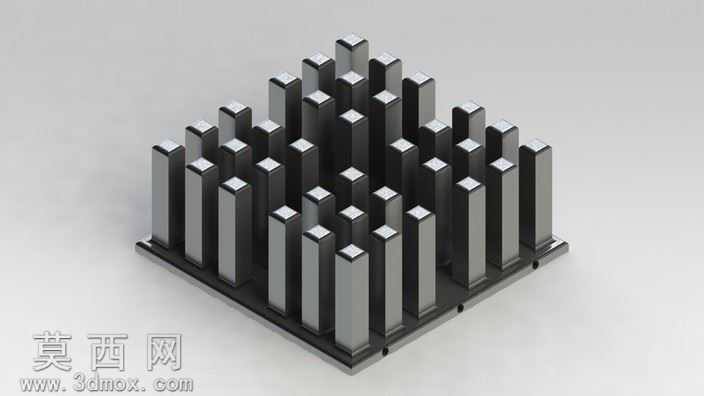

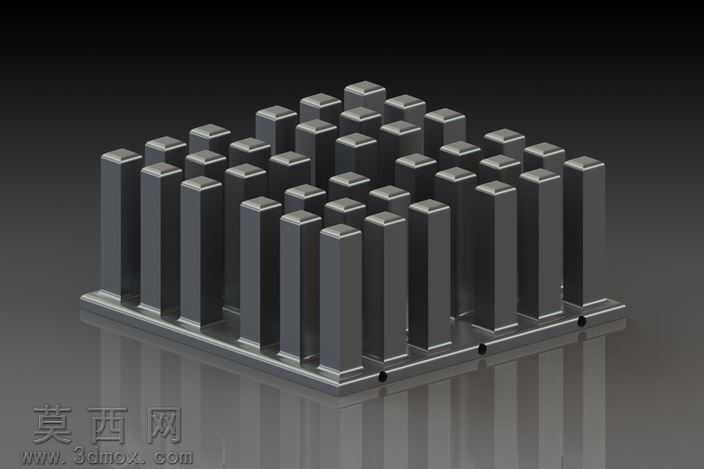

45毫米针柱式CPU散热结构三维建模

本作品为45毫米规格针柱式CPU散热器的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的建模逻辑，优先完成核心散热基座的特征构建：基座为正方形薄型金属结构，建模时精准还原了边缘的安装定位缺口，通过拉伸凸台、切除特征完成基座主体的成型，严格控制基座厚度与平面度参数，保证其与CPU发热面接触的平整性要求。在散热针柱的建模环节，采用阵列驱动的特征生成方式，每根散热针柱为带微小顶部倒角的长方体柱结构，建模时先完成单根针柱的参数化定义，设置好柱体高度、截面边长、倒角尺寸的关联参数，再通过线性阵列结合高度梯度变化的参数配置，生成错落排布的针柱群组，从基座中心向四周边缘，针柱高度呈现阶梯式递减的排布规律，这种结构设计能够优化散热过程中的空气流通路径，避免等高度针柱形成的气流阻滞问题，提升被动散热的空气交换效率。材质与渲染环节，针对散热器常用的铝合金材质特性，调整材质的金属度、粗糙度参数，还原铝合金阳极氧化后的哑光银灰色金属质感，基座部分采用稍深的金属色调区分针柱与基座的结构层次，渲染时采用柔和的侧上方打光方案，通过光影变化清晰呈现每根针柱的轮廓与排布层次，突出针柱阵列的立体结构感，同时在基座底部添加轻微的接触阴影，增强模型的真实感与空间层次感。结构设计上，所有针柱与基座采用一体化建模逻辑，还原挤型工艺下的无缝连接结构，针柱的排布密度经过参数化调试，既保证足够的散热接触面积，又预留了合理的空气流通间隙，45毫米的正方形基座尺寸适配小型ITX主板的CPU安装位，边缘的定位缺口对应标准散热器扣具的安装位置，整体模型无多余冗余特征，所有结构参数均围绕小型CPU被动散热的实际使用需求设置，可用于散热性能模拟、结构验证以及相关教学演示场景，完整还原了小型针柱式CPU散热器的结构特点与设计逻辑。
