LM2500燃气轮机高压涡轮冷却叶片结构

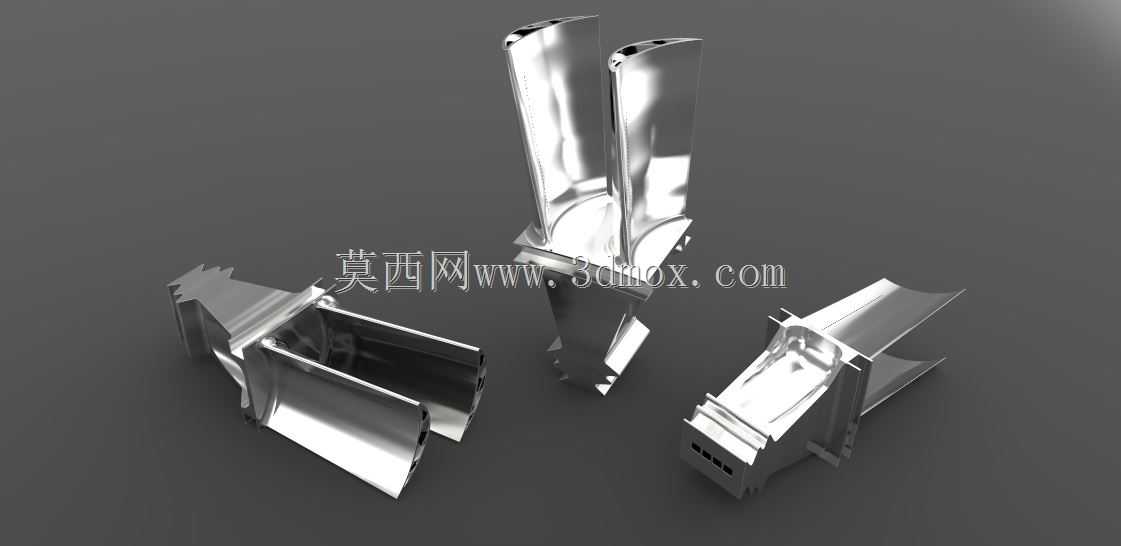

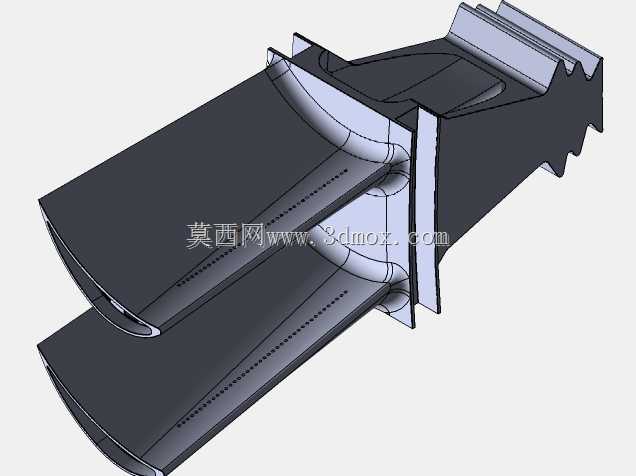

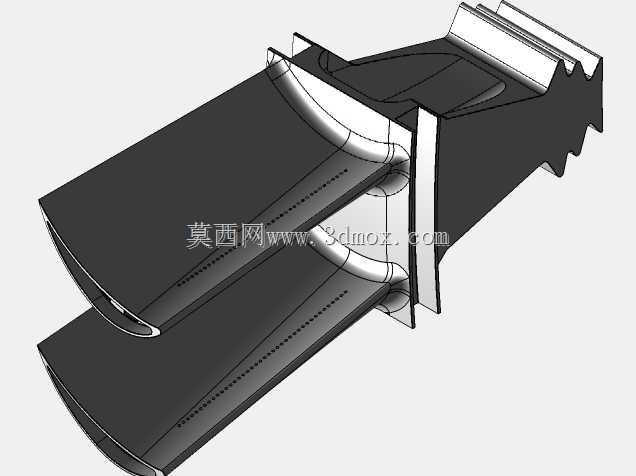

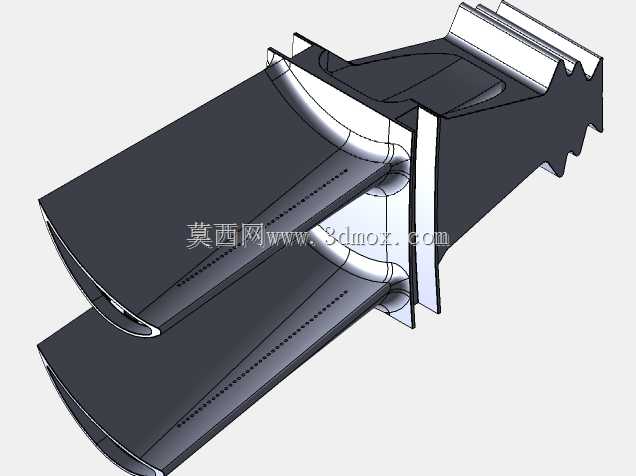

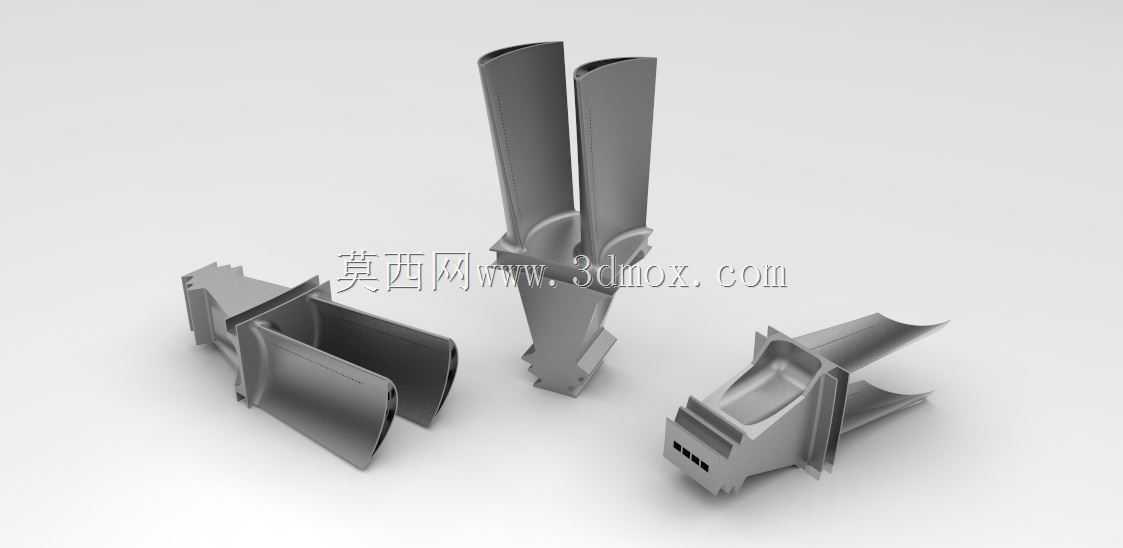

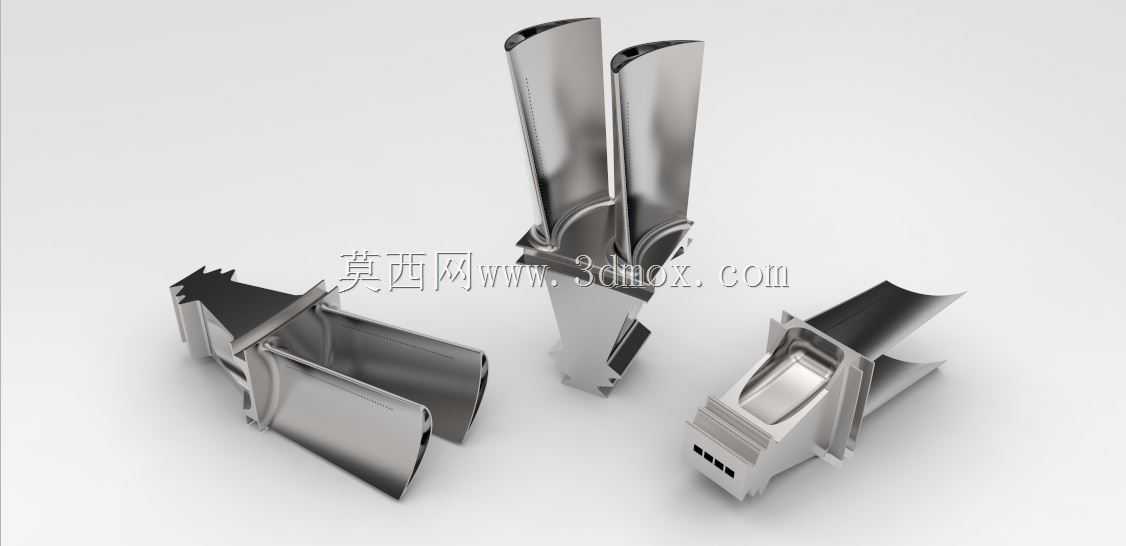

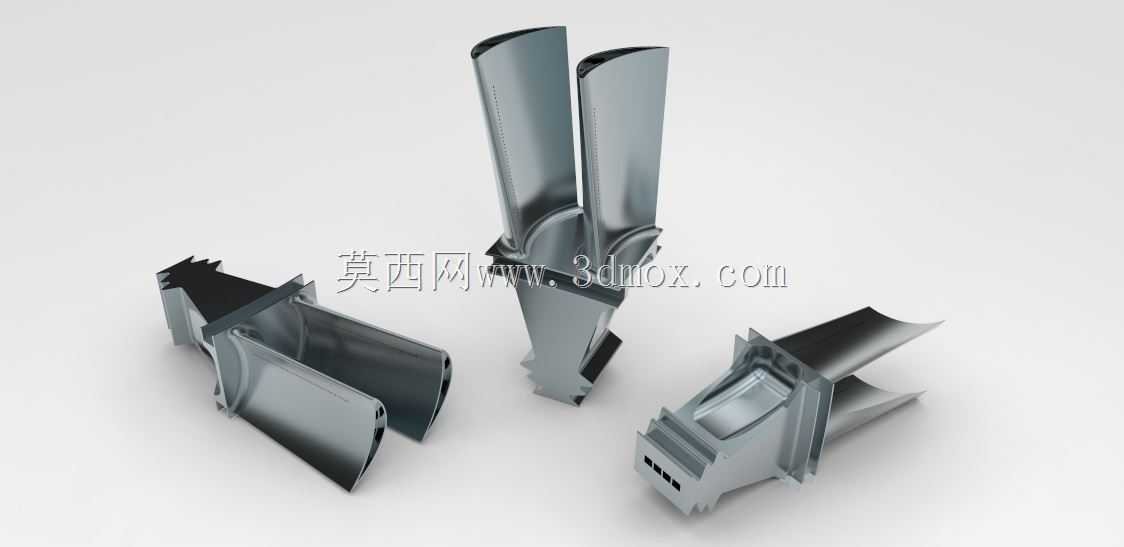

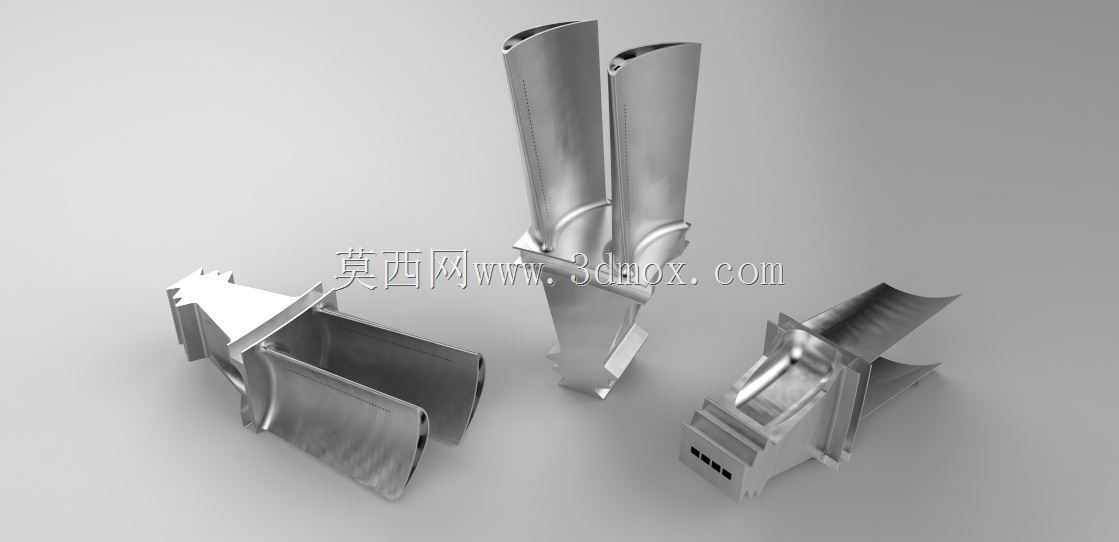

该模型还原的高压涡轮叶片，是LM2500系列燃气轮机核心热端部件，广泛应用于舰船主动力、工业分布式发电、海上平台动力输出等场景，作为燃气发生器中直接承接燃烧室高温高压燃气冲击的做功部件，其性能直接决定整套动力系统的热效率、输出功率与运行可靠性。在实际工况中，燃烧室排出的燃气温度远超叶片基体材料的熔点，因此该叶片采用带内部空气冷却通道的结构设计，从压气机段引出的高压冷却空气会在叶片内部的复杂流道内循环流动，通过对流换热带走叶片基体的热量，同时在叶片表面形成均匀的气膜保护层，隔绝高温燃气的直接冲刷，保证叶片在极端热负荷下仍能保持足够的结构强度与尺寸稳定性，避免出现高温蠕变、热疲劳开裂等失效问题。设计过程中，首先需要结合涡轮级的气动载荷分布，确定叶片的叶型弯扭规律，保证燃气流在叶栅通道内顺畅膨胀做功，减少流动损失；叶身的型面采用变截面扭叶片设计，从叶根到叶顶的弦长、安装角、厚度均呈连续渐变状态，适配不同半径位置的燃气流速与流向，同时叶顶设计有对应的封严结构，减少叶顶间隙的燃气泄漏损失。叶根部分采用枞树型榫头结构，能够均匀传递叶片工作时承受的巨大离心力、气动弯矩与热应力，与轮盘上的榫槽实现精准配合，保证装配后叶片的定位精度，同时预留合理的热膨胀间隙，避免工作状态下热胀导致的装配应力集中。叶片内部的冷却通道采用多回路折返式设计，布置有不同角度的扰流柱与气膜孔，既可以提升冷却空气的换热效率，又能保证冷却空气从气膜孔流出后在叶片表面形成连续稳定的冷却气膜，覆盖整个叶身的高温区域。在安装边界上，叶片的榫头尺寸与轮盘榫槽严格匹配，叶身与相邻叶片的叶栅间隙符合气动设计要求，装配后叶片的振动频率避开转子的共振区间，保证长期高速旋转工况下的运行稳定性，同时叶片的冷却通道入口与压气机引气结构精准对接，保证冷却气路的密封性能，避免冷却空气泄漏影响冷却效果与整机效率。
