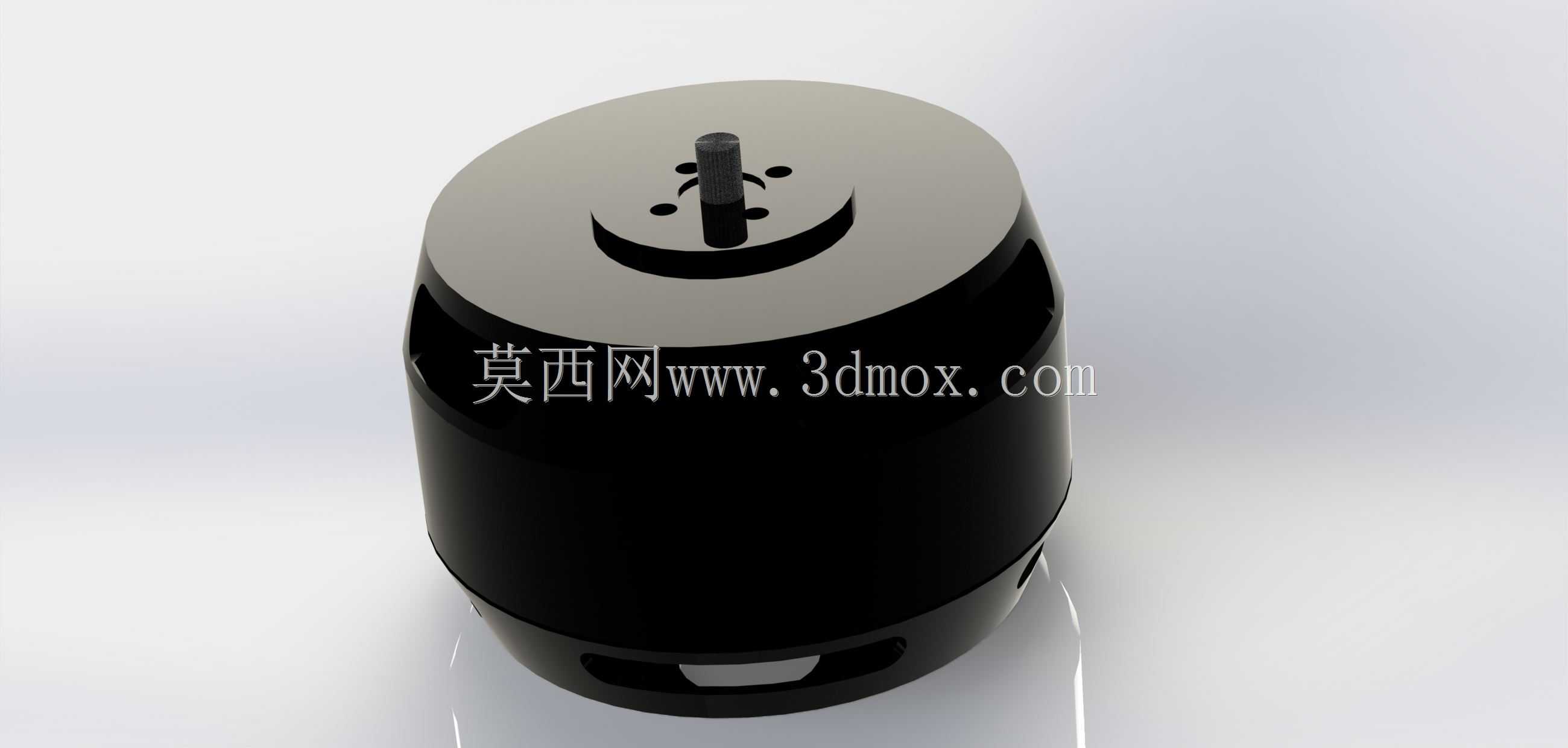

T电机U7无刷电机实体结构设计

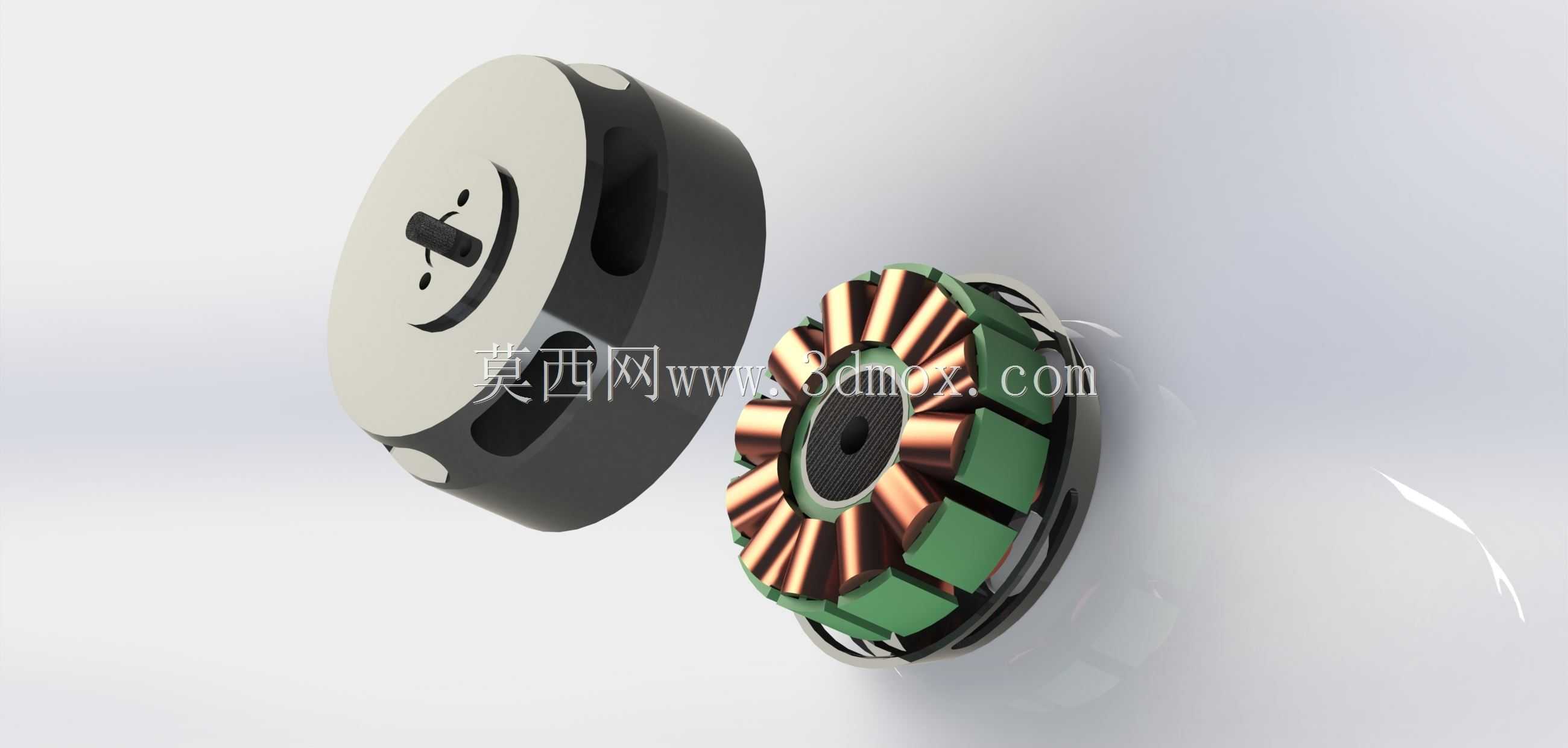

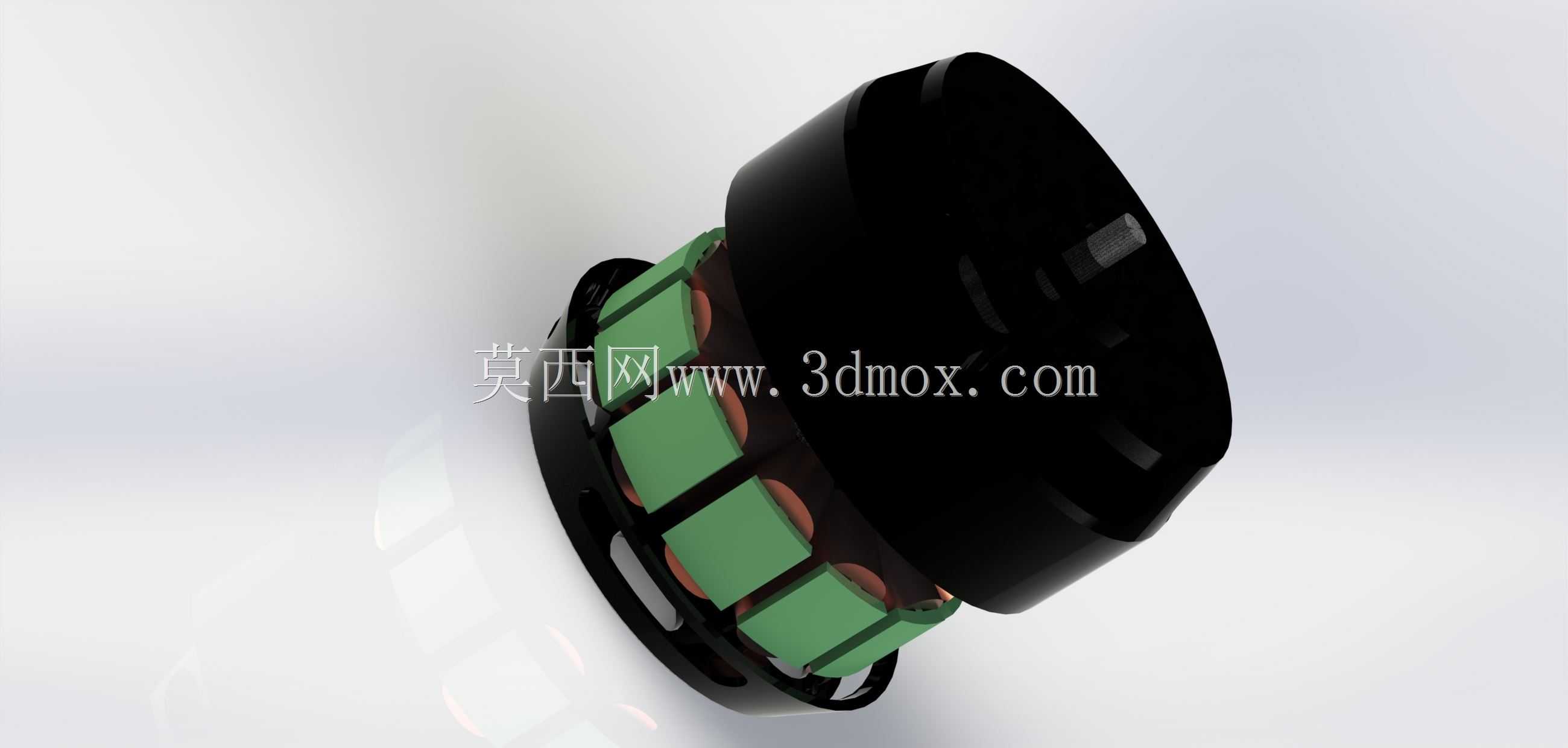

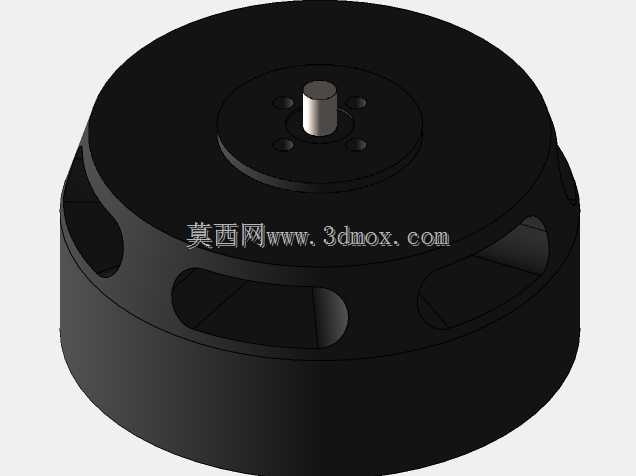

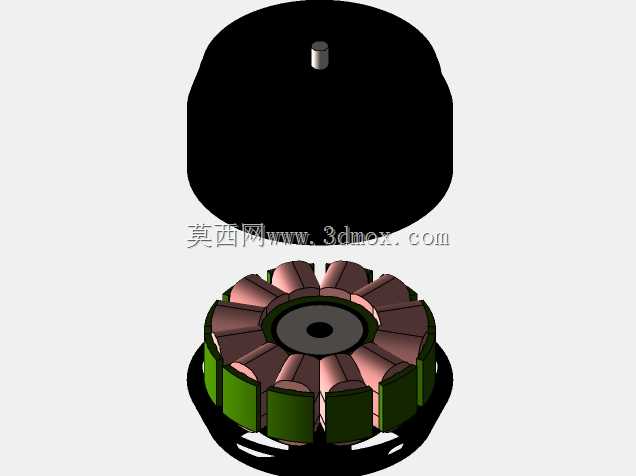

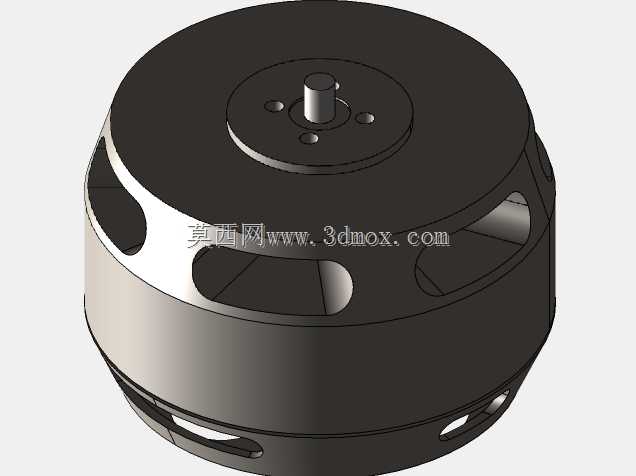

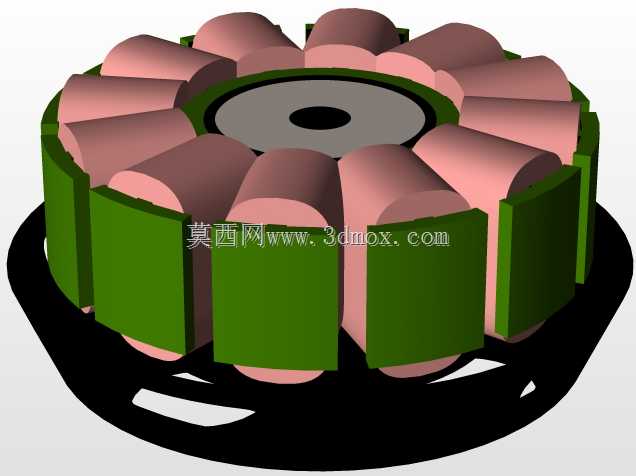

这款无刷电机主要面向小型多旋翼飞行器领域设计，是穿越机、航拍无人机、小型四旋翼竞技机型的核心动力输出部件，在实际应用场景中，它承担着将电能转化为旋转机械能、驱动螺旋桨产生升力与姿态调整力矩的核心作用，直接决定飞行器的动力响应速度、续航表现与飞行稳定性。从功能特性来看，该款无刷电机采用外转子结构设计，定子部分集中排布多槽矽钢片叠压铁芯，绕制多组绝缘漆包铜线绕组，通过电子调速器输出的交变电流产生旋转磁场，驱动外转子总成带动永磁体同步旋转，相比同尺寸有刷电机，它具备更高的功率密度、更低的运转摩擦损耗与更长的无维护使用寿命，能够在高转速工况下持续稳定输出扭矩，适配大螺距螺旋桨的负载需求，满足飞行器急加速、特技机动、大载重飞行的动力要求。在设计思路上，这款电机充分考虑了航空动力部件的轻量化与强度平衡需求，外转子壳体采用高强度轻质铝合金加工成型，表面做镂空减重设计，既保证高速旋转时的结构刚性，避免离心力导致的转子形变，又尽可能降低自身重量，提升飞行器的推重比；定子铁芯采用高导磁低损耗矽钢片叠压而成，绕组排布经过优化，有效降低铁芯涡流损耗与铜损，提升电能转化效率；输出轴采用高强度合金钢材质，搭配高精度轴承支撑，减少径向跳动，保证高速运转时的同轴度，降低运转振动与噪音。从安装边界来看，该电机采用标准的航模电机安装孔位布局，定子底座预留对应规格的安装螺孔，可直接适配主流四旋翼机架的电机安装座，安装时需保证电机轴与机架安装面垂直，避免运转时产生偏心振动；出线端预留足够长度的硅胶耐高温导线，可直接连接电子调速器的输出端，接线时需注意绕组相序匹配，保证电机转向符合飞行器动力布局要求；整体径向尺寸与轴向长度经过紧凑化设计，既能够容纳足够的绕组与磁钢体积保证动力输出，又不会占用过多机架安装空间，适配多种轴距的小型四旋翼机型安装使用。在实际装机使用中，这款电机能够适应户外复杂的飞行环境，壳体表面的阳极氧化处理层具备良好的耐磨损与抗腐蚀性能，转子端盖的密封结构能够阻挡飞行过程中扬起的灰尘、水汽进入电机内部，延长轴承与绕组的使用寿命，配合适配的螺旋桨，能够为飞行器提供充沛且线性的动力输出，无论是日常休闲飞行还是竞技特技飞行都能满足使用需求。
