大电流刀型熔断器底座结构设计

这款熔断器底座主要面向工业配电、大功率电源设备、整流机组、交直流输配电支路的过载与短路防护场景，作为熔断器的配套承载安装部件，承担固定熔断体、导通主回路电流、分断故障电流时的绝缘支撑核心作用，可适配630A额定电流等级的刀型触头熔断器，在低压配电系统、充电桩功率回路、工业电炉供电支路、大型整流设备输入端等场景中广泛使用，当回路出现过载升温、短路超大电流时，配套的熔断体会在设定参数下快速熔断切断回路，避免故障扩大引发线缆过热、设备烧毁甚至火灾事故。

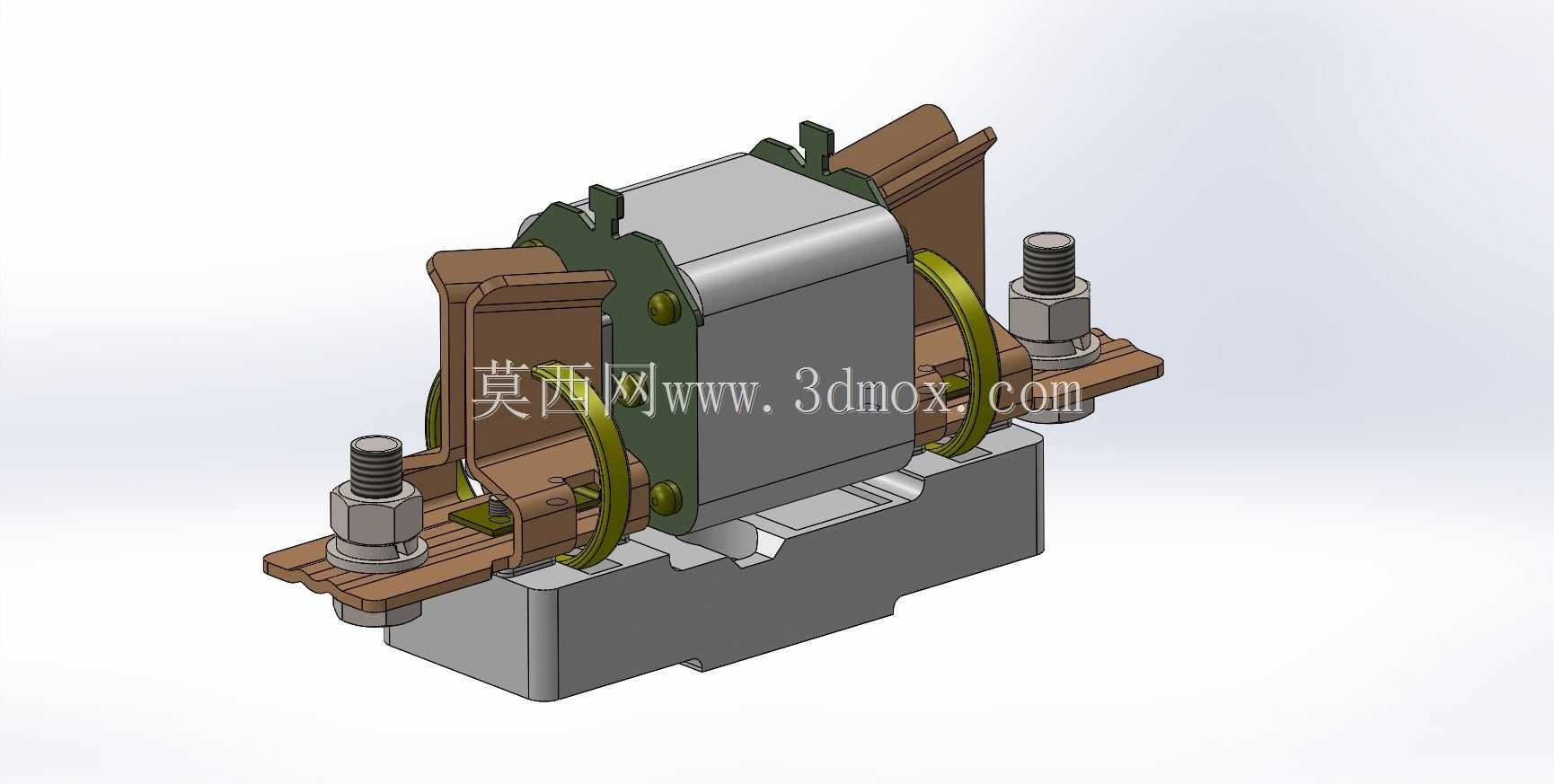

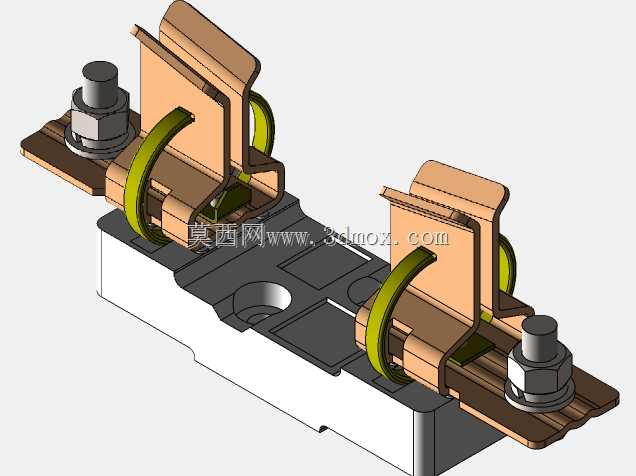

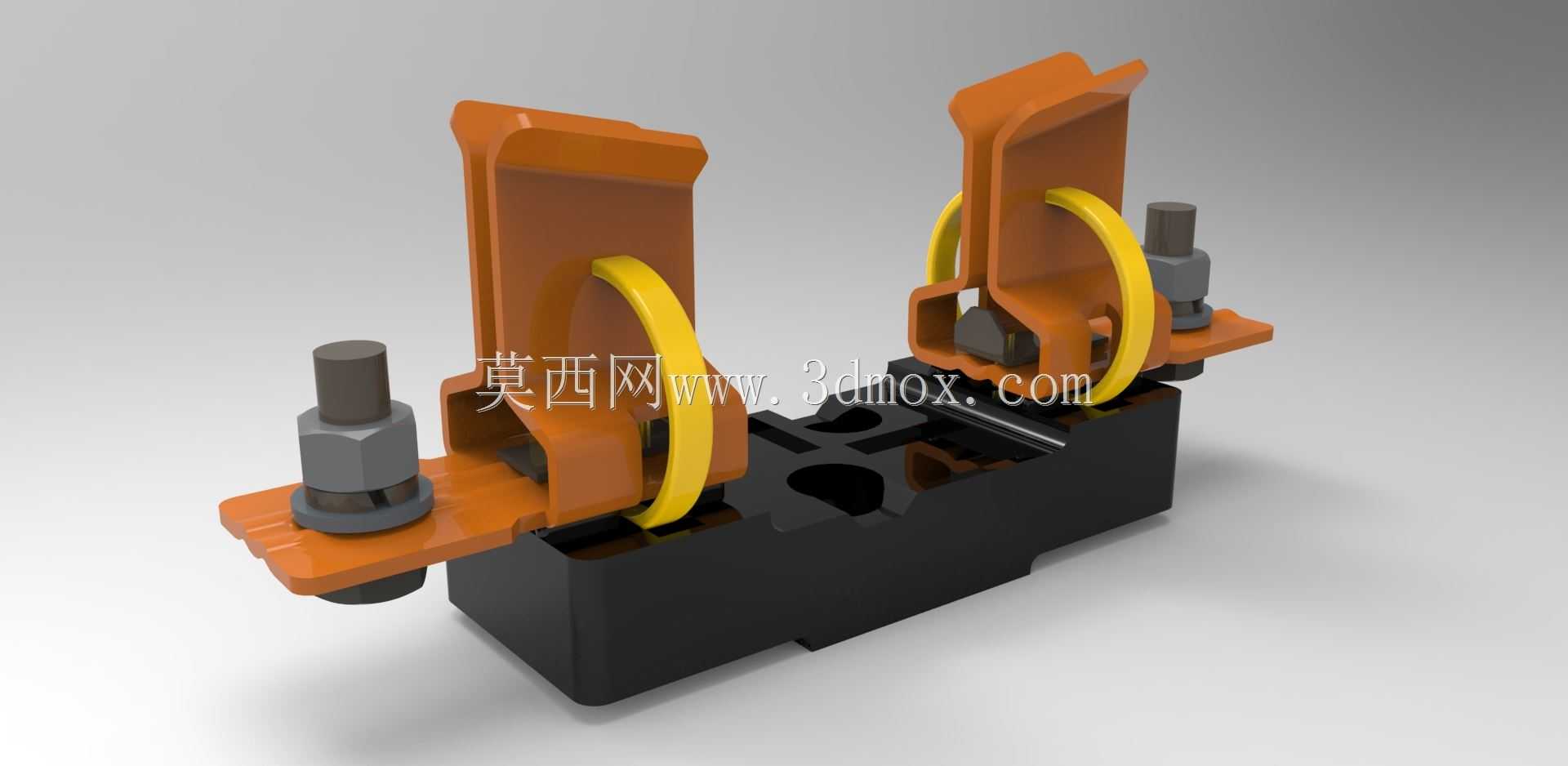

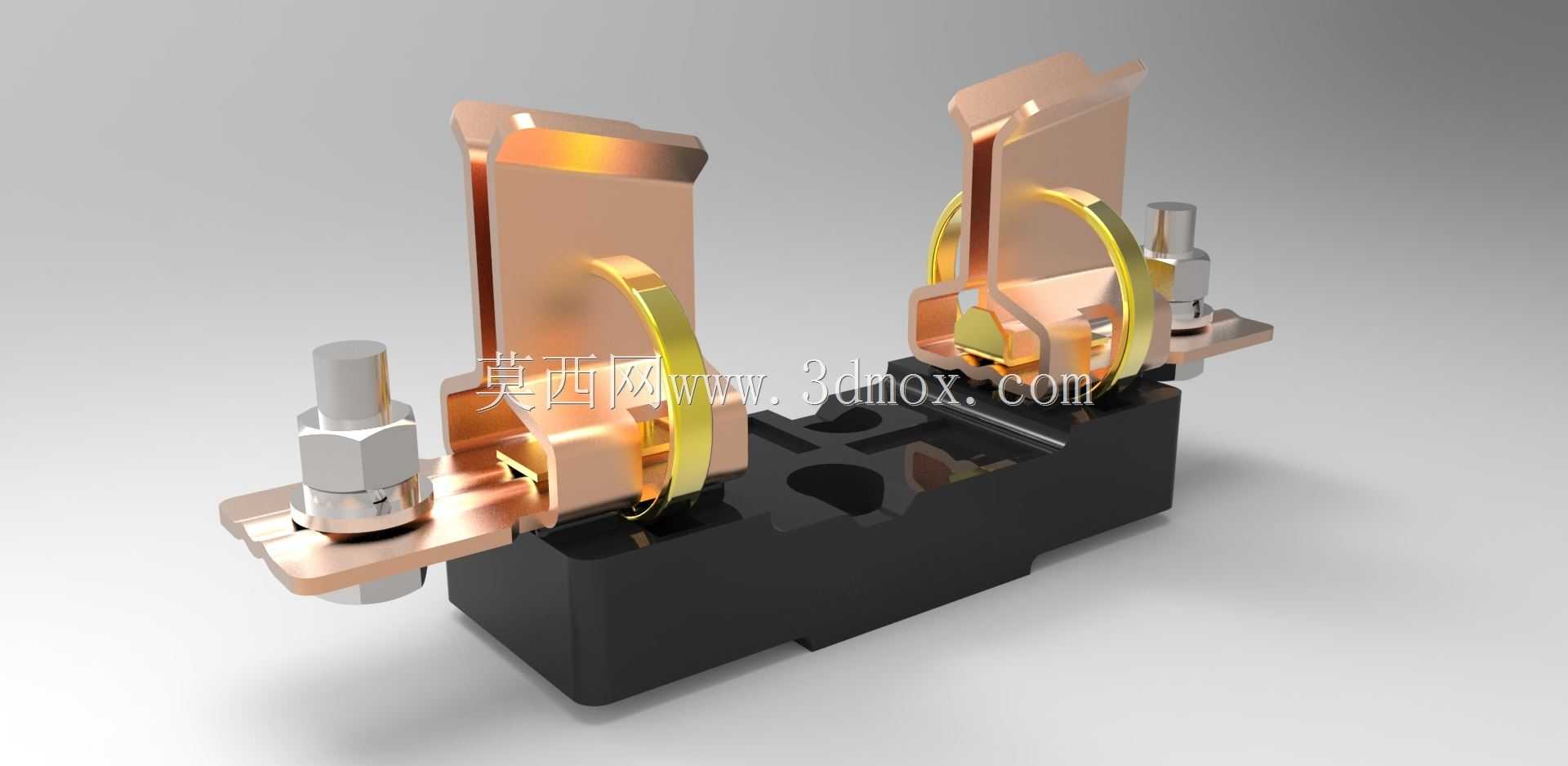

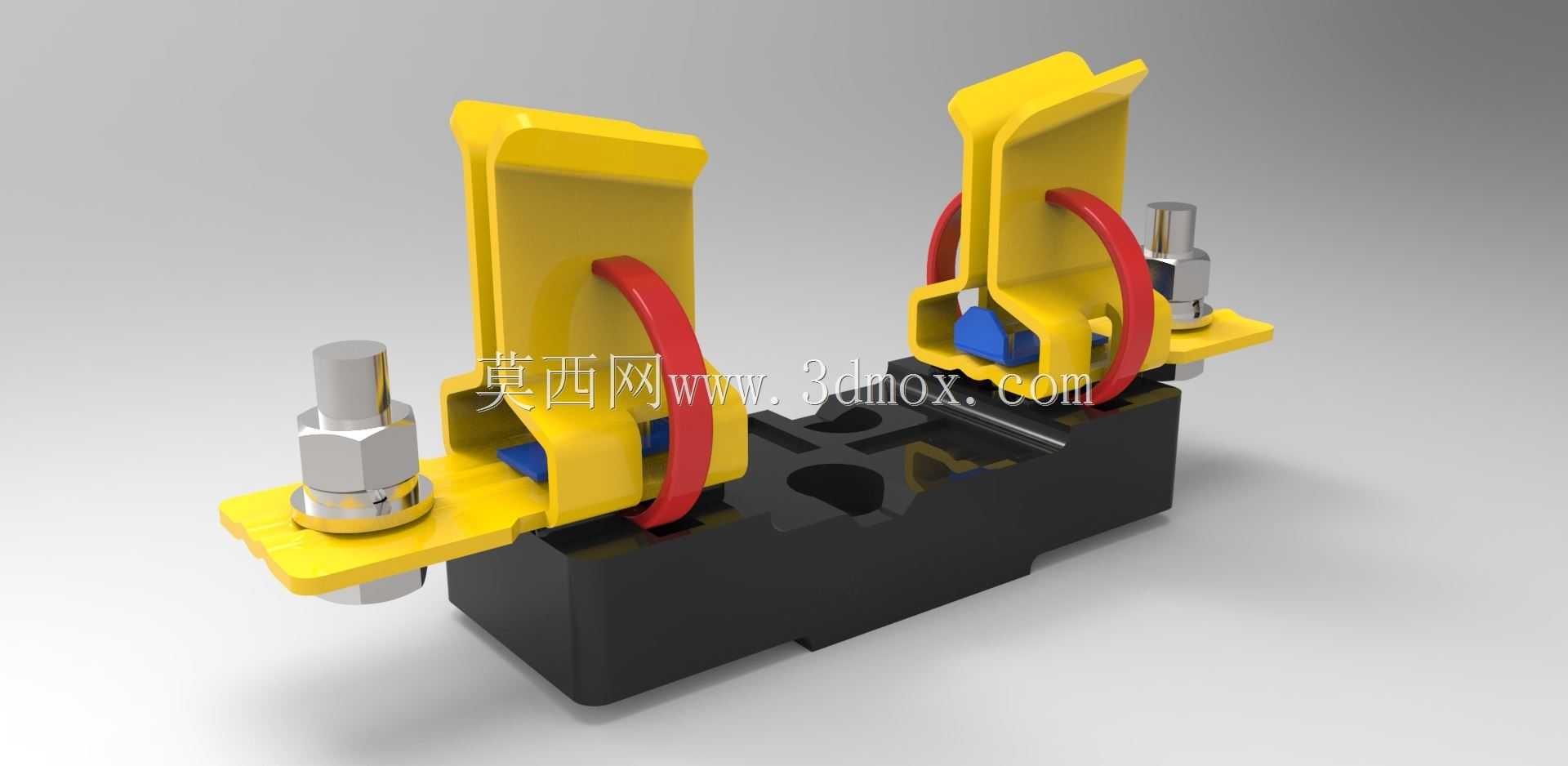

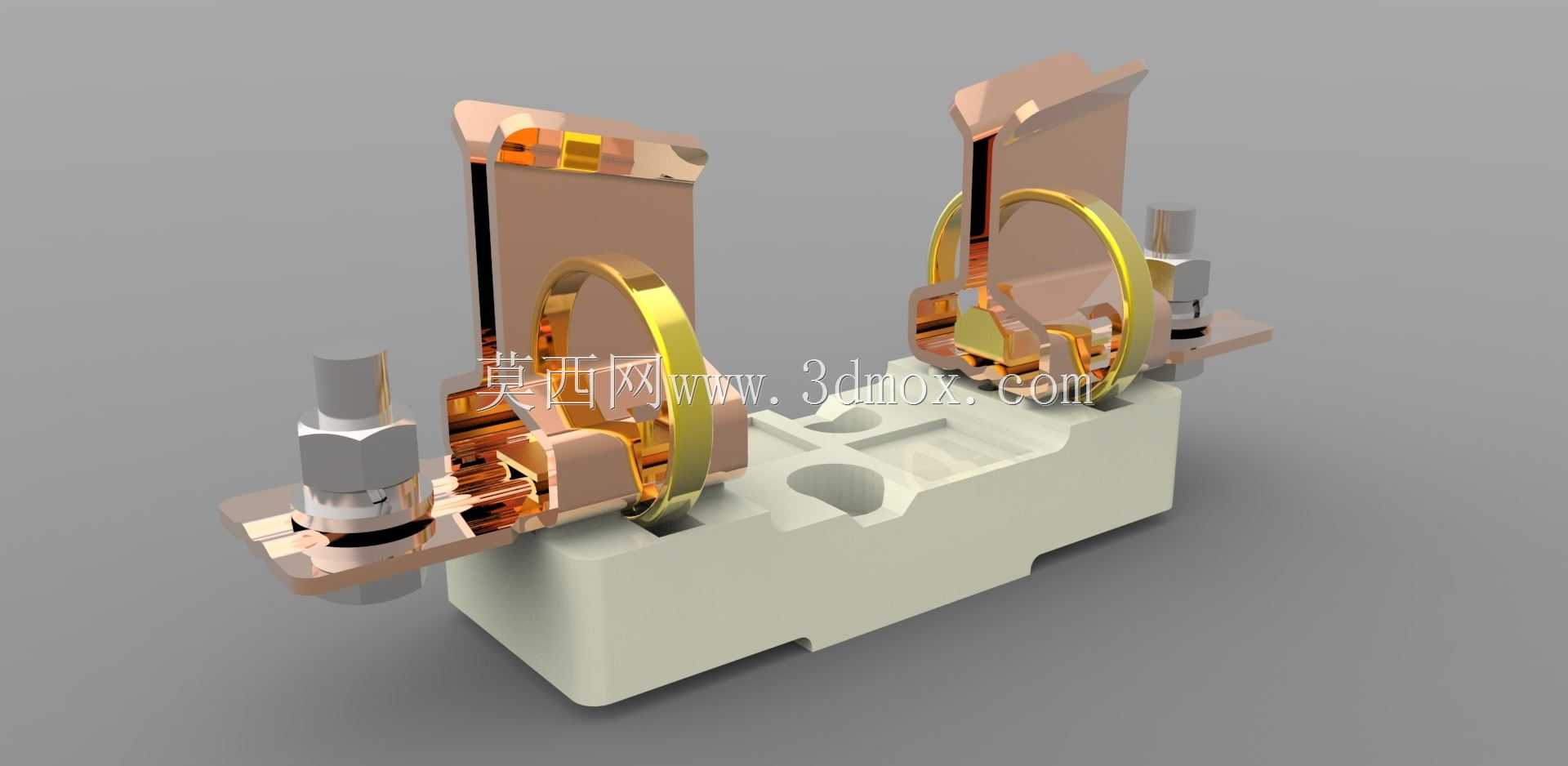

从功能特性来看，该底座采用双极并排式载流结构，每极配置对称的铜质夹形触头，触头表面做镀覆处理降低接触电阻，搭配环形压紧弹片持续提供触头夹紧力，保证大电流长期通过时不会出现接触松动、温升超标的问题；底座主体采用高强度耐弧绝缘材料模压成型，具备优秀的阻燃性能、耐电弧烧蚀能力与机械强度，能够承受分断故障电流时产生的电弧冲击与高温炙烤，不会出现绝缘击穿、壳体开裂的情况；每极接线端采用螺栓式压接结构，可适配大截面铜排或多股电力电缆的可靠连接，接线螺栓配置防松垫圈与锁紧螺母，避免设备运行过程中受振动影响出现接线松动打火的隐患。

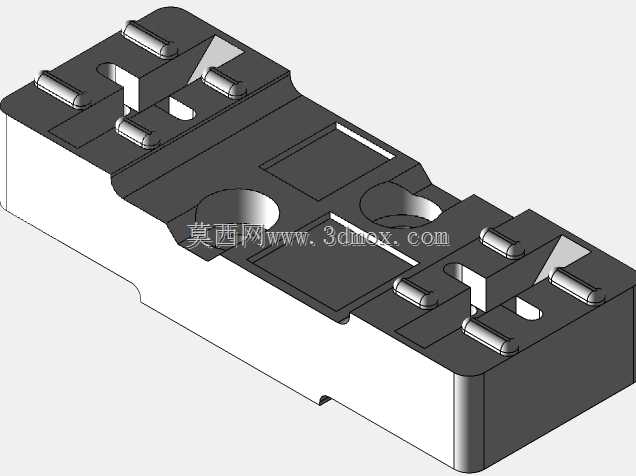

设计过程中重点考量了载流能力与绝缘安全的平衡，触头夹的开口尺寸、接触面积经过严格核算，保证630A额定电流下的温升符合低压电器相关标准要求，两极之间的绝缘爬电距离、电气间隙满足高电压工况下的绝缘要求，避免极间飞弧短路；底座底部设置定位卡槽与安装孔位，可直接固定在标准安装梁或配电盘面板上，安装边界适配主流低压配电柜的安装尺寸，更换熔断体时无需拆卸底座接线，直接插拔即可完成更换操作，后期运维便捷；整体外形结构紧凑，在保证载流与绝缘性能的前提下尽可能压缩占用空间，适合在密集排布的配电回路中安装使用，外露金属部件均做圆角处理，避免安装运维过程中划伤操作人员，绝缘壳体表面设置加强筋结构，提升整体抗冲击、抗形变能力，即使在长期受热、受力的工况下也能保持结构稳定。
