扎吉勒飞翼滑翔机结构设计方案

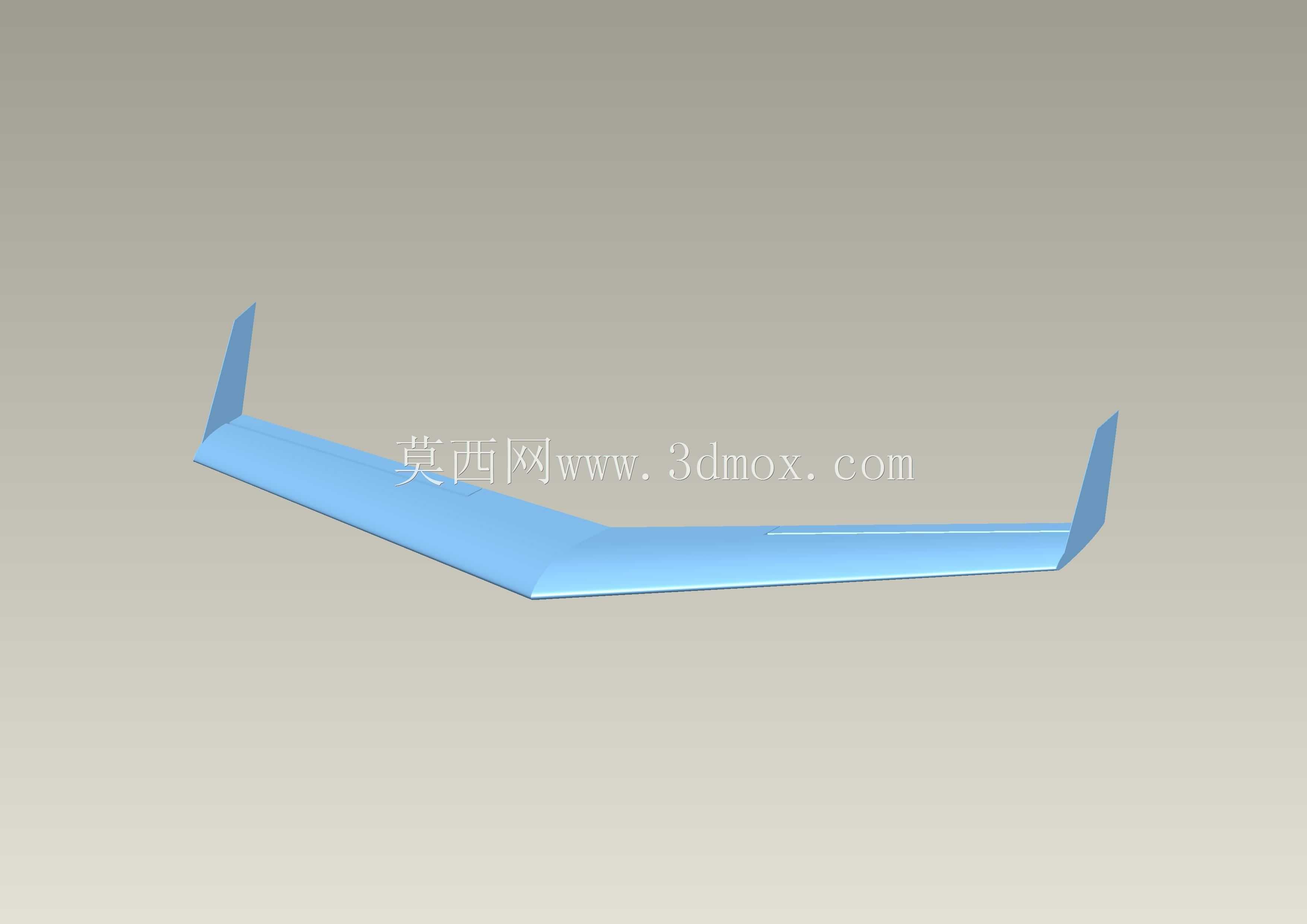

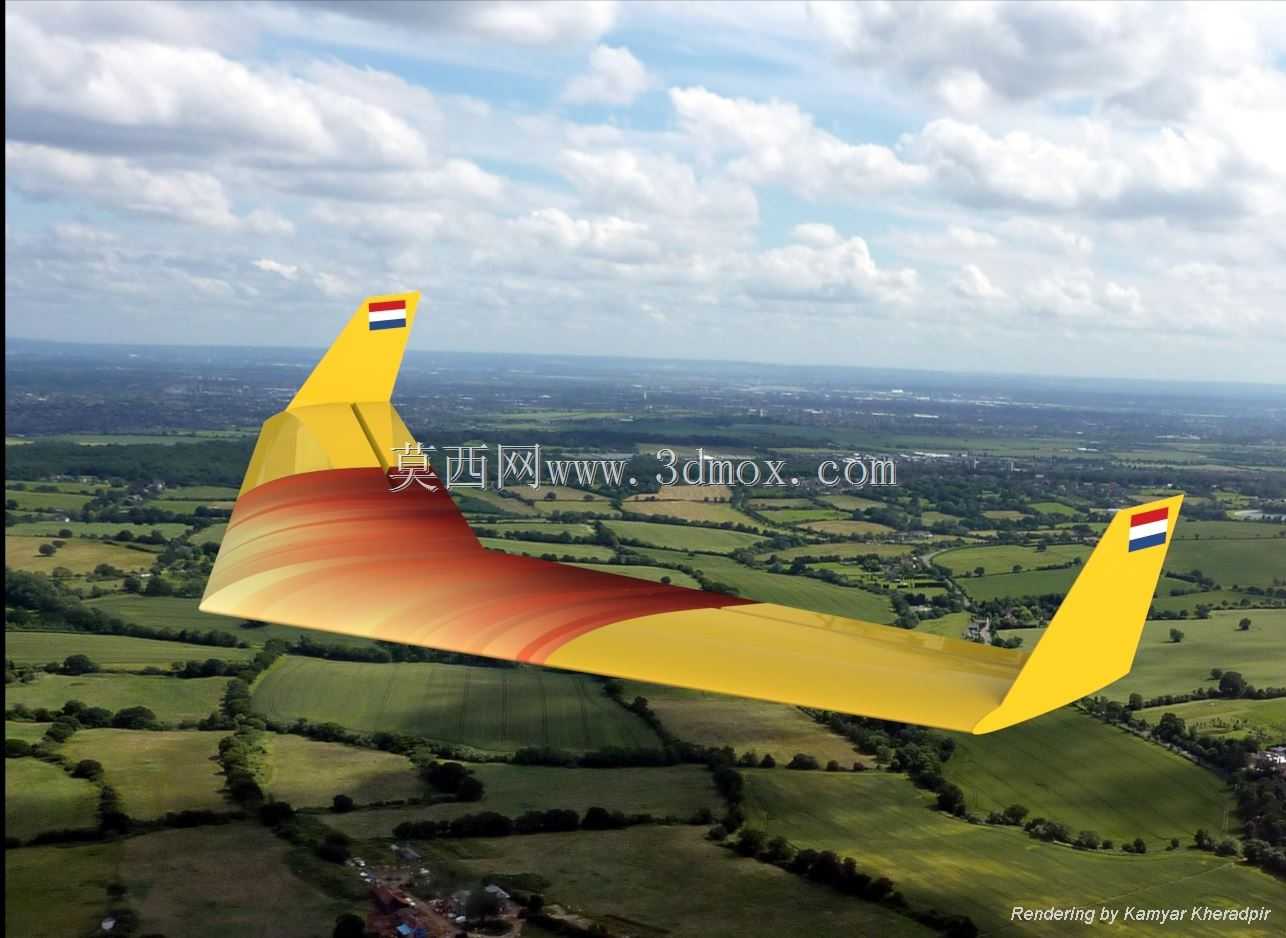

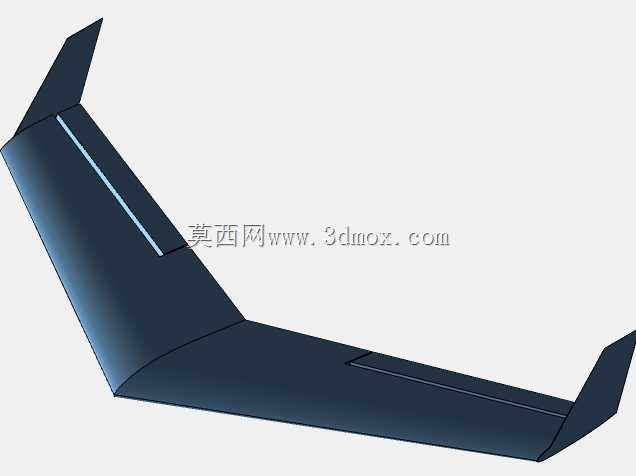

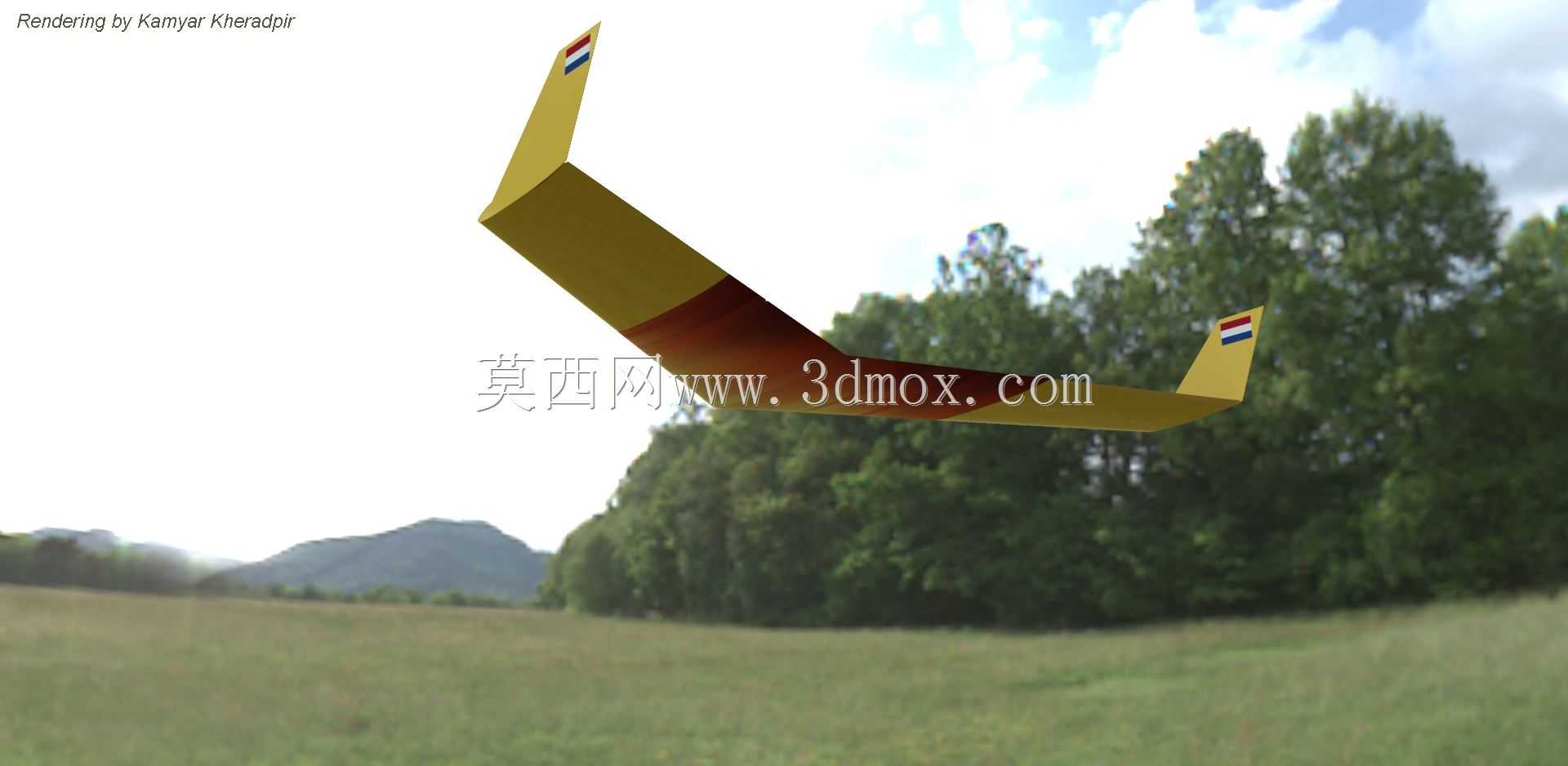

该飞翼结构主要应用于航空模型运动、低速气动验证试验以及青少年航空科普教学场景，作为无尾飞翼布局的小型航空载体，可承担低速滑翔飞行测试、翼型气动特性验证、飞翼布局操控逻辑验证等实际用途，能够在低空空域完成无动力滑翔、小半径转弯、平缓俯仰等飞行动作，适配户外开阔场地的飞行作业需求。该飞翼采用无尾融合翼身布局，取消了常规布局的水平尾翼与垂直尾翼结构，将安定面与操纵面完全整合在翼面结构内，翼尖设置有小尺寸端板结构，既能够阻挡翼尖涡流的横向流动降低诱导阻力，同时可替代垂直尾翼提供航向安定性，避免飞翼布局常见的航向发散问题。翼面采用渐变扭转设计，从翼根到翼尖设置有连续的洗扭角度，能够在大迎角飞行状态下让翼尖比翼根更晚失速，保障飞行过程中的横向操控权限，避免进入尾旋状态。翼身融合段采用平滑过渡曲面，没有明显的机身与机翼分界，能够大幅降低跨介质区域的气流干扰阻力，提升整体升阻比。设计过程中优先围绕低速滑翔的气动效率展开，翼型选用高升阻比的低速层流翼型，翼根处相对厚度较大，既能够容纳飞行动力组件、遥控接收设备与配重结构，也可以提升翼根结构强度，承受飞行过程中的弯曲与扭转载荷；翼尖处相对厚度逐步收薄，进一步降低翼尖阻力，优化展向升力分布。翼面后缘设置有分段式升降副翼，同时承担俯仰操控与滚转操控的功能，通过左右舵面的同向偏转实现俯仰姿态调整，反向差动偏转实现滚转姿态调整，简化了操纵面结构与传动路径。外形尺寸上采用大展弦比设计，翼展与翼根弦长的比例适配低速滑翔需求，整体外轮廓尺寸能够适配常规模型制作材料的加工边界，安装边界预留了动力设备、遥控舵机、电池组件的安装空间，翼身内部设置有标准化的设备安装位，可根据飞行需求选配无动力滑翔组件或者小型动力组件，翼尖端板采用快拆结构设计，可根据飞行场景调整端板尺寸，适配不同风速下的航向安定性需求，整体结构重量分布围绕重心位置做了优化，将大重量设备布置在重心附近，降低飞行过程中的转动惯量，提升操控响应灵敏度。
