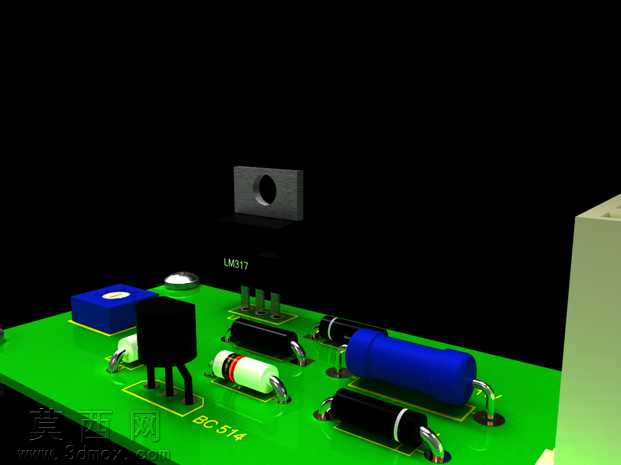

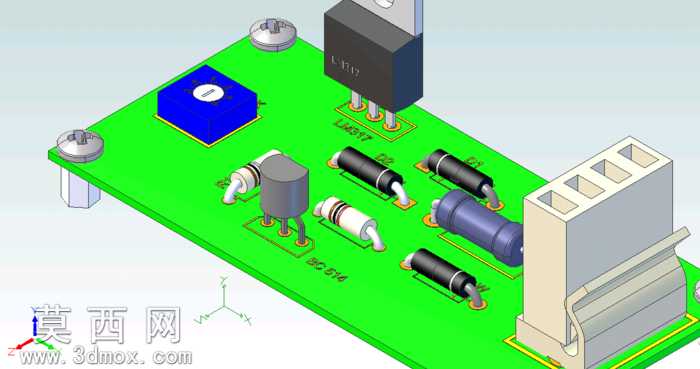

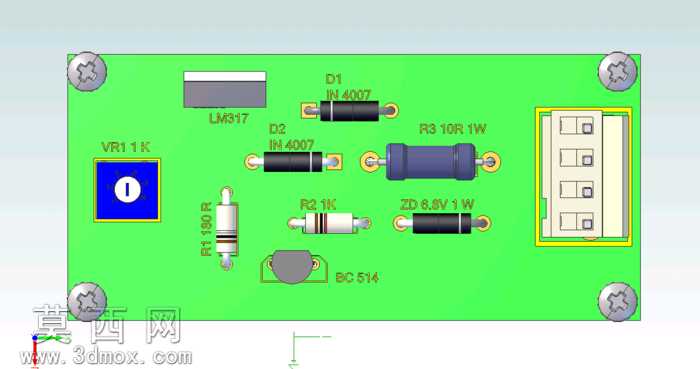

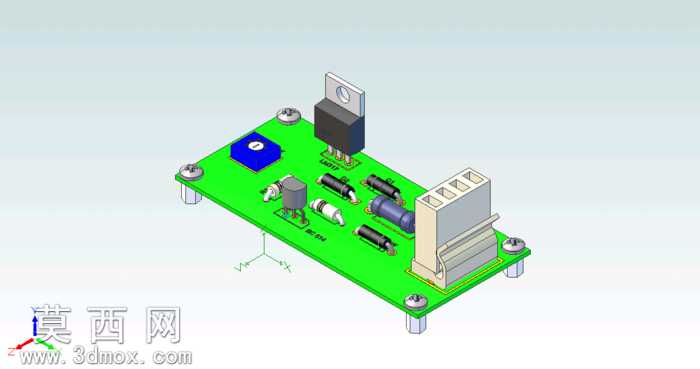

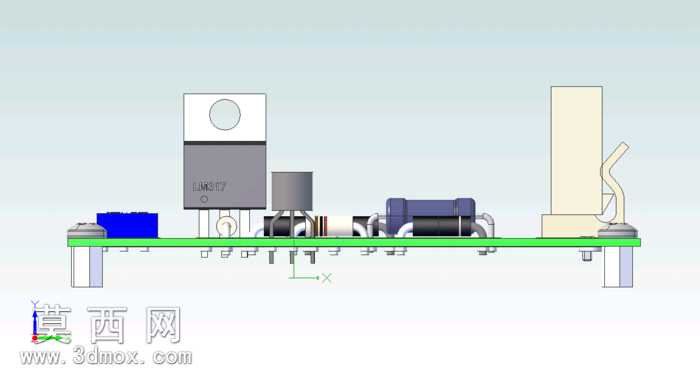

太阳能充电器PCB

太阳能充电器电路板与可调输出和电池保护

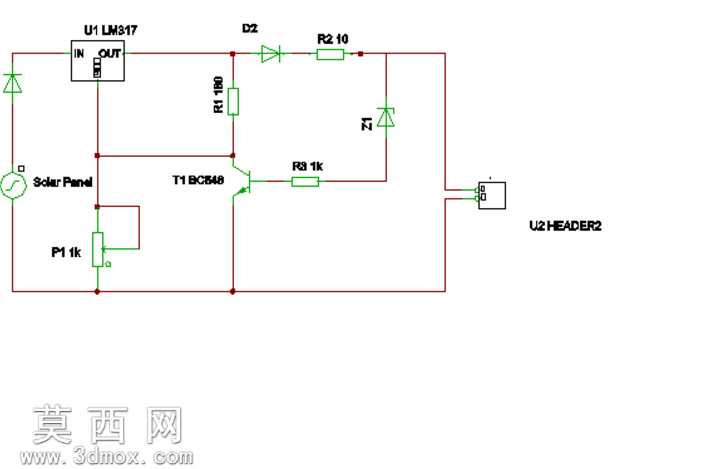

充电电流通过D1的电压调节器LM 317。 通过调整其调整销,可以调节输出电压和电流。

一个可变电阻器(VR)放置调整销和地面之间提供一个与你的电池输出电压有利于voltageThe电阻R3限制充电电流和二极管D2阻止电流放电电池。 晶体管T1和齐纳二极管有关作为切断开关,当电池充满。

时,电池的端电压高于6.8伏特,齐纳进行并提供基极电流的晶体管。 然后打开接地317 LM的输出停止充电。

来源:http://www.circuitdiagram.org/led_light_circuits_2.html
