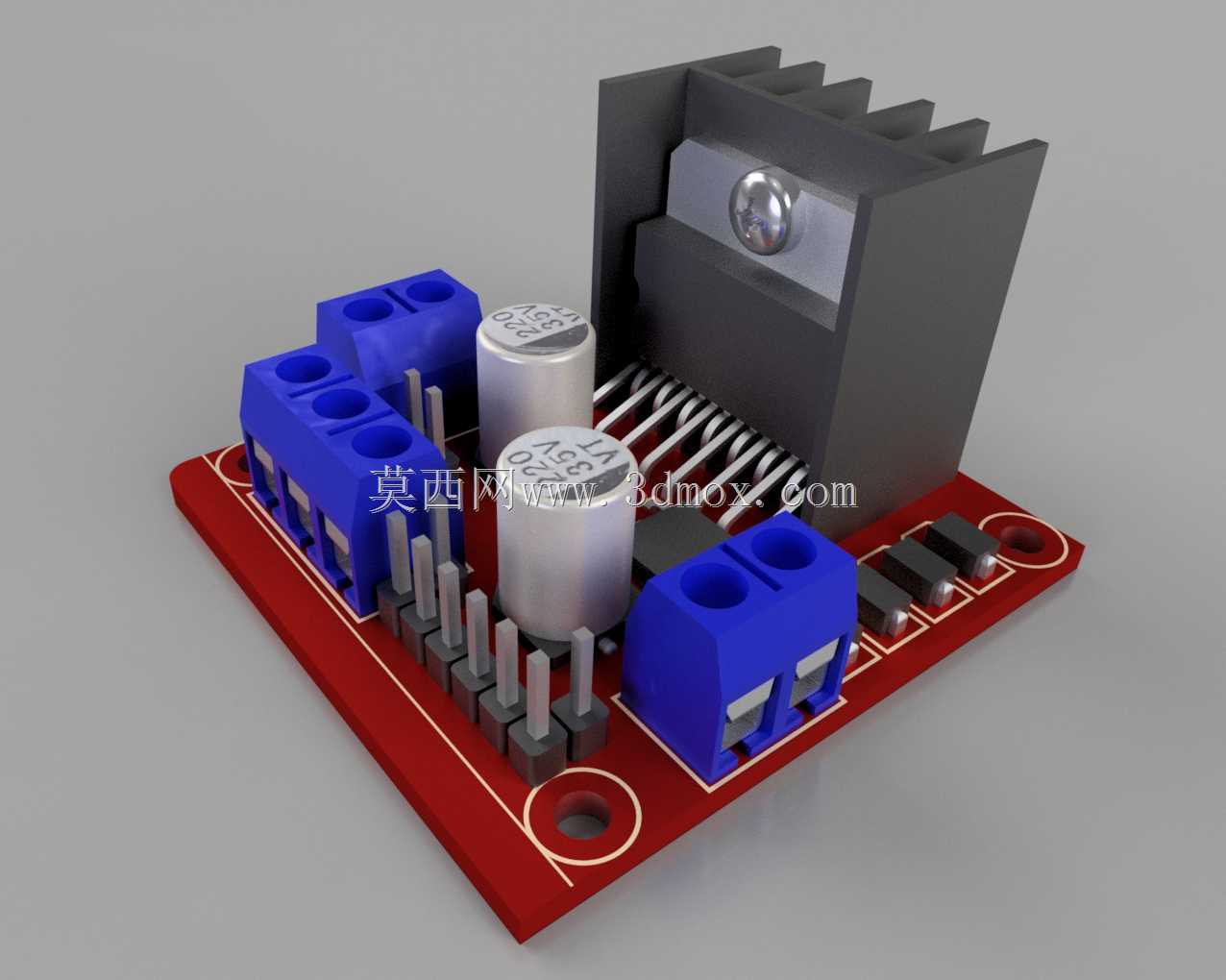

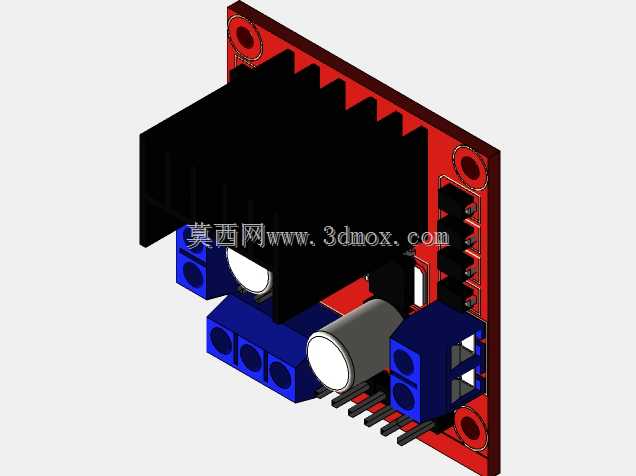

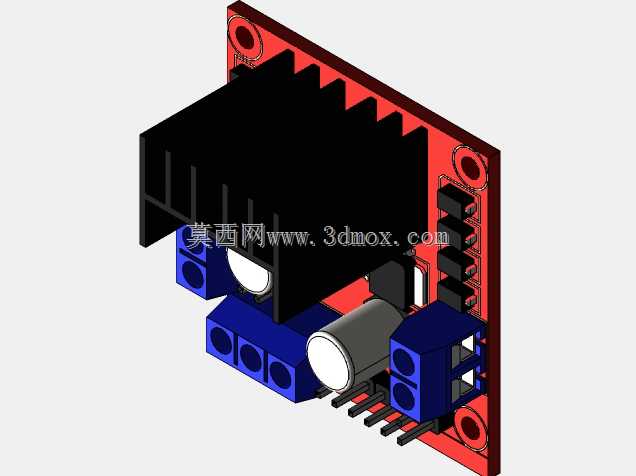

高细节L298N双H桥直流电机驱动板

这款双H桥驱动模块是小型直流电机控制场景中的核心执行部件，广泛应用于智能小车驱动、小型机械臂关节控制、自动化教具传动、微型传送带调速、DIY电子制作项目等场景，能够精准实现小型直流电机的正反转切换、转速调节、制动锁止等核心控制功能，解决了低压直流电机无法直接通过弱电控信号驱动的痛点，是弱电控制强电传动的典型衔接部件。从功能特性来看，该模块采用双路H桥拓扑设计，可同时独立驱动两路直流电机，单路持续输出电流可满足常规小型直流电机的负载需求，板载散热结构能够在长时间带载运行时快速导出功率芯片产生的热量，避免过热导致的性能衰减或器件损坏；板上集成的电解电容可对输入电源进行滤波处理，抑制电机启停时产生的电压尖峰，提升控制信号的稳定性，降低电源波动对后端控制电路的干扰；预留的接线端子采用大电流插拔式结构，既能够保证动力回路的接触可靠性，也方便用户快速完成电源、电机、控制信号的接线作业，无需额外焊接即可完成组装。在设计思路上，该模块遵循实用化、紧凑化的设计原则，将功率驱动芯片、散热组件、滤波元件、接线端子、信号插针全部整合在一块红色PCB基板上，功率芯片布置在板体靠上位置并紧贴散热片，最大化利用垂直空间减少板体占用面积；电解电容靠近电源输入端子布置，尽可能缩短滤波回路长度，提升滤波效果；电机接线端子与控制信号端子分区域布置，避免动力线与信号线近距离平行走线产生的电磁干扰，同时也方便用户区分接线端口，降低接错线的概率。从安装边界来看，板体四角预留了标准安装孔位，可通过铜柱或螺丝直接固定在设备机架、亚克力安装板或3D打印支架上，安装孔间距适配常规小型电子项目的安装尺寸；板体整体外形方正，所有元件高度均控制在散热片高度范围内，不会出现元件突出导致的安装干涉问题，接线端子朝向板体外侧布置，接线完成后导线不会在板体上方堆叠，进一步压缩了模块整体占用的安装空间，能够适配各类空间紧凑的小型自动化设备内部安装需求。在实际使用中，该模块可直接搭配常规单片机控制板使用，通过PWM信号即可实现电机转速的线性调节，通过两路电平信号即可切换电机的旋转方向，控制逻辑简单可靠，不需要复杂的驱动程序即可快速上手，无论是工业领域的小型传动机构改造，还是教学场景下的电子实践项目，都能提供稳定可靠的电机驱动能力。
